犀牛简单建模,温度计犀牛建模教程详解


本文品索教育将为大家来详细分析一个犀牛简单建模,这个建模是一个关于温度计犀牛建模教程的介绍,大家可以通过这个教程来了解犀牛建模的大概方法以及步骤,希望大家能够从这个教程中学到自己所需要的知识,下面我们一起来看看吧。


犀牛简单建模,温度计犀牛建模教程

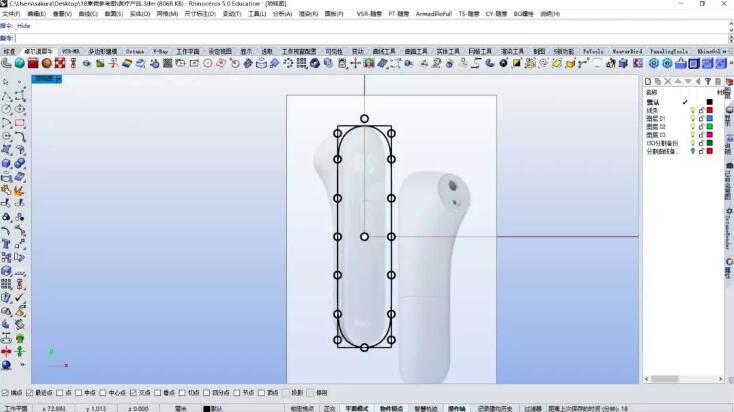

  1. 在把背景图拖入设置高度和宽度,对齐原点中心,画一个矩形,在矩形上做辅助点,然后绘制5阶封闭曲线在点上。

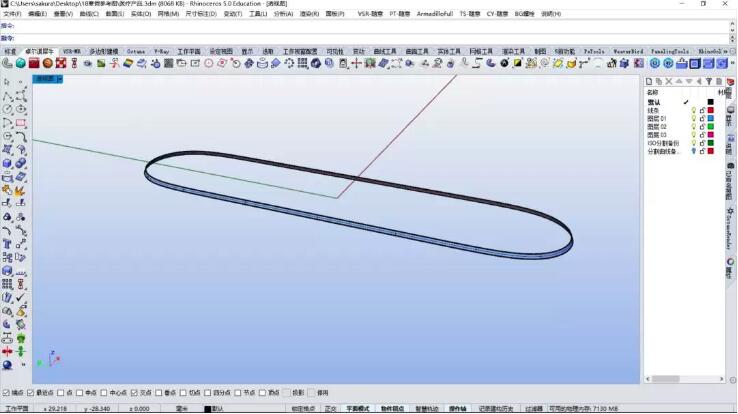

2.复制封闭曲线缩小并向上移动一定距离,然后放样。

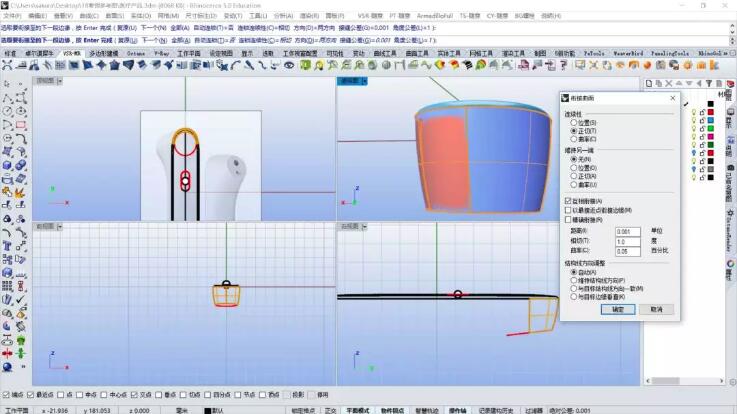

3.从中心点画线到边缘端点,重建5阶6点并调节曲线,再沿着路径旋转成型,然后再组合曲面边缘再倒角。




4.顶部绘制跑道圆,偏移一个小一点的跑道圆,再修剪2根跑道圆并删除厚度的面再移动中间的向下放样生面封闭实体。

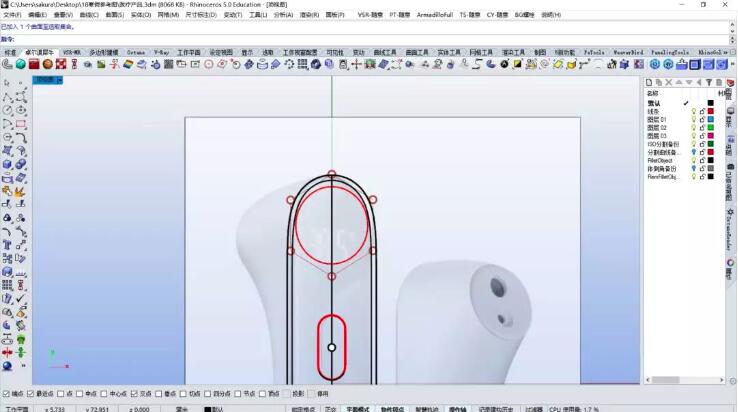

5.顶视图绘制一个标准的圆并重建成5阶6点,进行合适缩放后整体向下旋转倾斜。




6.绘制2根红色直线连接并重建3阶调整曲线,然后利用vsr四边生面5阶,然后再对称,再进行匹配正切互相自动参数。




7.打断边缘线后复制一根旋转90°到垂直位置,然后3根线放样生面,再打开控制点对曲面进行调整,在中间iso分割后再左右对称。

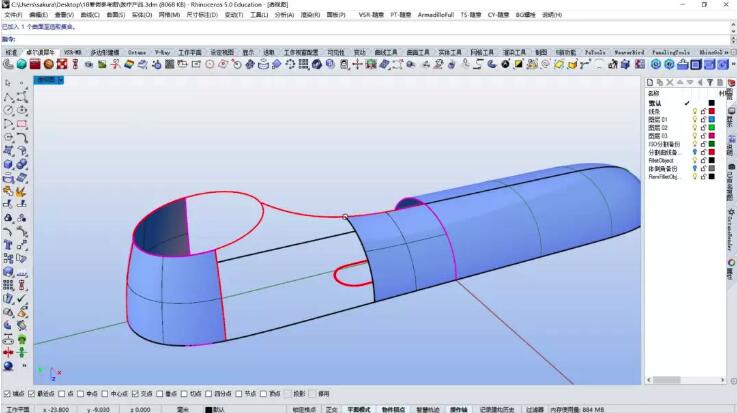

8绘制好线后然后进行双轨生面,并匹配到右侧G2,然后再对称,再进行匹配正切互相自动。




9.选取剩下的曲线拉伸出曲面,然后使用vsr多重补面对5边面补面并连续性控制。

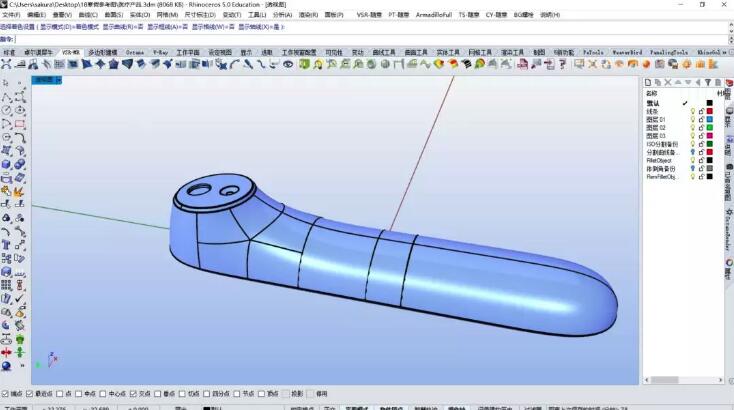

10.对面进行对称,然后进行组合并封闭实体加盖。

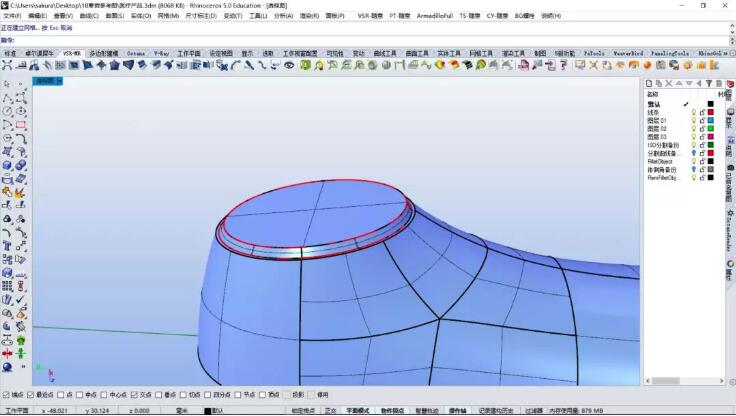

11.选取原始封闭曲线缩放成红色并复制缩放再向上移动一点距离,两根曲线进行放样生面,再进行加盖成实体。




12.在顶视图绘制上图所示红色辅助线,拉升布尔差集,并绘制黑色3阶曲线,双轨生面加盖实体布尔差集。




13.再进行倒角以及做出分模线后,体温计的模型制作也就完成了。


以上便是关于犀牛简单建模之温度计犀牛建模教程详解,通过这个教程的介绍,我们可以很详细地看到犀牛建模的过程,希望大家能够更好地将之运用在实践中,同时希望大家能够举一反三学会建模的大致方法步骤。
