四大实操案例揭晓Rhino珠宝建模中点的应用技巧

Rhino作为一款非常优秀的3D建模软件,在很多设计专业中都很常用,珠宝设计建模中也不外如是。Rhino功能强大,其建模的本质便是由点线面构成体,线由点构成,面由线构成,体由面构成,作为犀牛珠宝建模初学者,首先需要掌握的是Rhino中点线面的应用,下面品索教育通过四大案例揭晓Rhino珠宝建模中点的应用技巧。

案例一

先看下图,绘制好左右两组线稿:

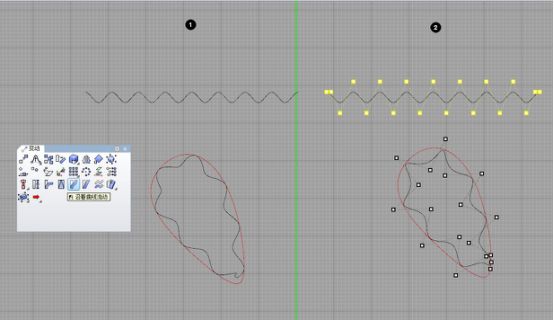

运用沿曲线流动把波浪线沿着闭合的曲线(红线)流动上去,左侧是直接把曲线流动上去,右侧是把,波浪线的控制点沿着红色的闭合曲线流动。两者曲线的弧度有细微区别。

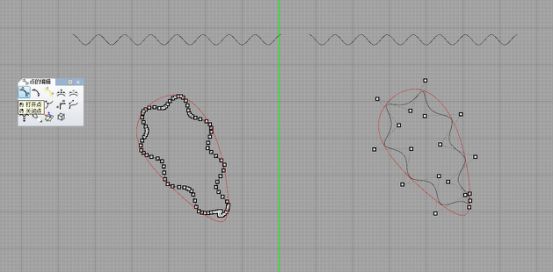

然后分别打开波浪闭合线的控制点,左侧点很密集,右侧比较稀疏,相比之下,右侧的波浪曲线方便后续的编辑与调节。这是两者细微的区别。


案列二

图中先绘制好了一组圆环,复制得到,然后绘制好了水平的基准曲面和复杂的目标曲面。

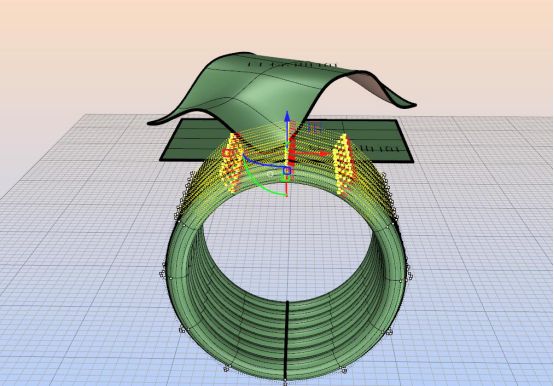

这时可以利用沿曲面流动,来对一组圆环进行变形。熟悉沿曲面流动的朋友,平常可能易疏忽点也可以进行沿曲面流动。选取如下一组控制点。

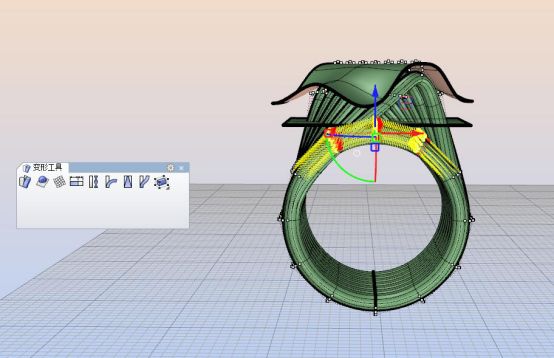

接着对这一组控制点进行沿曲面流动,戒圈就发生了变化。


此时就可以轻松实现下图的效果。


案例三

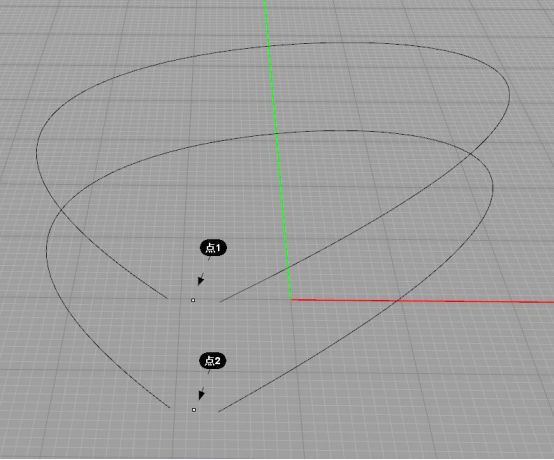

接着如下图,同样是通过点和曲线的组合运用,来快速生成这样的曲面。大多人习惯与曲线与曲线来放样,容易遗漏曲线和点的搭配运用,如下图,绘制好如下一组曲线,并放置好1和2两个点。


然后依次选取进行放样,便能快速得到一个近似花瓣的曲面。

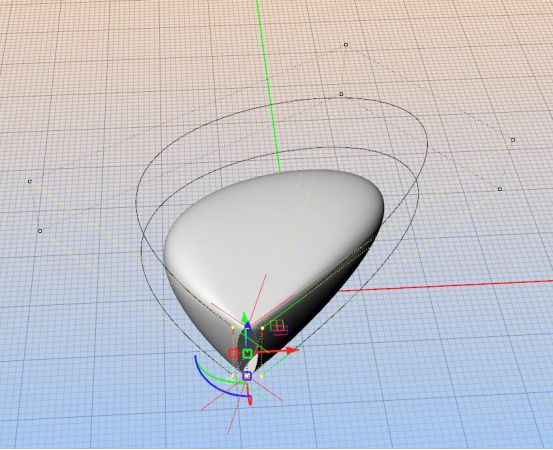

然后可以打开控制点,进行自由调节。


快速得到如下曲面。


案例四

还是对点的运用,如下,绘制好这样的一根长条。


由于是实体,要想把长条做出波浪纹的效果,首先需要把体块炸开,这个时候就分散成六个曲面。

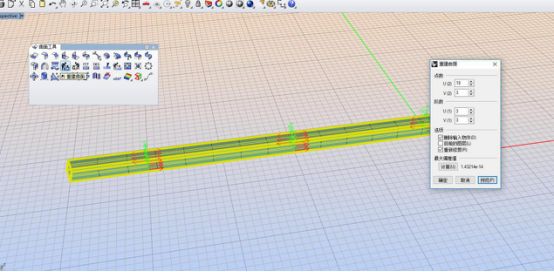

中间的四个曲面可以框选,重建曲面来增加它的控制点,便于编辑和调节。这就能明白为什么要炸开,封闭的多重曲面是无法直接重建曲面的。


接着间隔选取一组一组的点,轻微旋转30°。

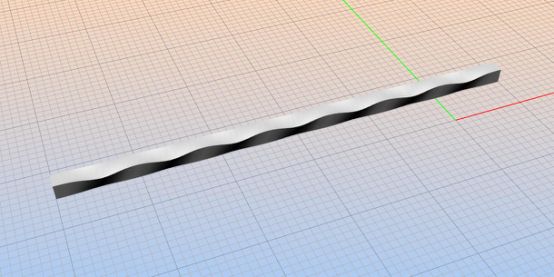

便能得到这样的波浪长条。


再用沿曲线流动就可以轻易实现这种效果。


如下,渲染效果图。
