rhino渲染图文教程,关于灯饰犀牛渲染实例教程

rhino是为设计和创建3d模型而开发的,但是你知道么,犀牛软件处理具有强大的建模功能,其实它还带有一些有用的渲染功能,用它来进行一些产品的渲染工作也是OK的,比如说灯饰的渲染,别不相信,下面是优概念整理的关于rhino渲染灯饰的实例教程,看过后你们肯定对犀牛软件在渲染方面的功能有所认识,希望对你们有帮助!

先画一个椭圆

rhino渲染教程:灯饰渲染实例

2>然后包围着椭圆画n个不规则的圆球,这一步随便你怎么画,曲面流动也行,一个一个画也行,其实都不怎么费事

rhino渲染教程:灯饰渲染实例

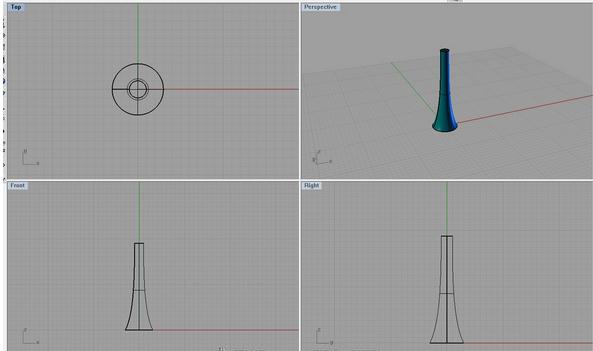

3>在画曲线通过旋转命令得到灯的支撑部位,并使用布尔运算交集命令将它们合在一起

rhino渲染教程:灯饰渲染实例

4>复制灯的主体,并拖至底部,然后旋转2d缩放,并且修建成灯的灯座样式,如果为了美观,灯座部分你也可以自己重新画一个,具体方法跟画灯是一样的

rhino渲染教程:灯饰渲染实例

5>再来画一个内内部的自发光体,注意比例

rhino渲染教程:灯饰渲染实例

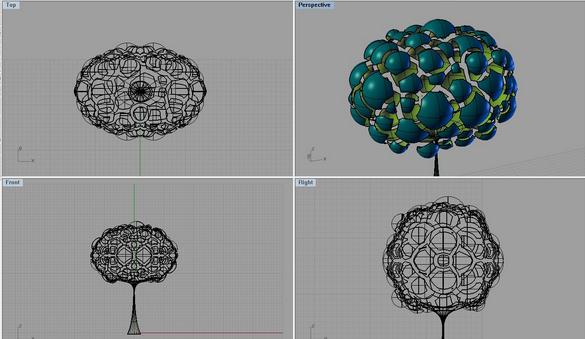

倒角细微调整之后,模型部分结束

rhino渲染教程:灯饰渲染实例

7>构建透光材质,参考下图参数:

rhino渲染教程:灯饰渲染实例

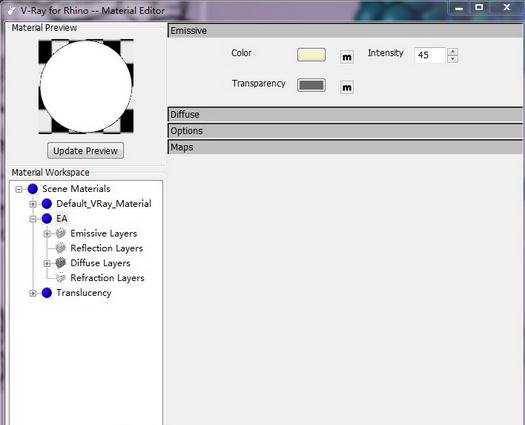

8>自发光材质参考下图:

rhino渲染教程:灯饰渲染实例

9>灯座的不透明玻璃材质(烤漆玻璃):

rhino渲染教程:灯饰渲染实例

10>布景渲染效果:

rhino渲染教程:灯饰渲染实例

注意:透光材质的渲染速度比较慢,加之模型为实体,会导致出现重复的光量计算,所以我们也可以将灯的主体部分向内偏移,让这些偏移面作为自发光使用来节省时间,发光效果也会更自然,如图:

偏移:

rhino渲染教程:灯饰渲染实例

偏移完成:

rhino渲染教程:灯饰渲染实例

为了配合材质反射hdri贴图,建议重新渲染时将透光材质的反射属性修改为下图参数:

rhino渲染教程:灯饰渲染实例

将自发光的强度有先前的45改为5,因为之后自发光的曲面里离灯主体表面很近了,所以必须修改,否则会曝光过度:

rhino渲染教程:灯饰渲染实例

这个例子在渲染中需要不断的修改参数来验证效果,所以比较有经验的牛友可以多尝试尝试,改改颜色,以及菲涅尔贴图等等属性,也许会带来另一番不同效果。

rhino渲染教程:灯饰渲染实例

rhino渲染教程:灯饰渲染实例

rhino渲染教程:灯饰渲染实例


用rhino渲染灯饰的实例教程,你看懂了,赶紧试试吧,犀牛软件可是越试越会用哦!
