proe基础教程,教你proe中零件转化成钣金的方法

在工作中,我们经常遇到外形比较复杂的实体零件,但它却要钣金工艺去完成,proe给我们提供了实体转换钣金件的功能,这样使我们的工作效率大大提高了不少,下面品索就为大家分享proe基础图文教程,教你proe中零件转化成钣金的方法。

proe中零件转化成钣金

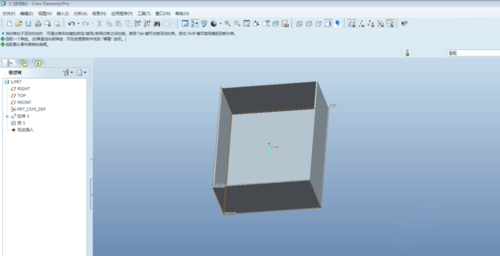

打开一个proe零件图,注:一定要是均匀壁厚的

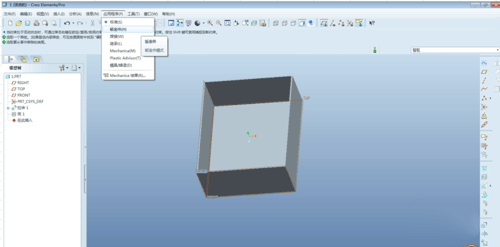

选应用程序中钣金件(原为标准)

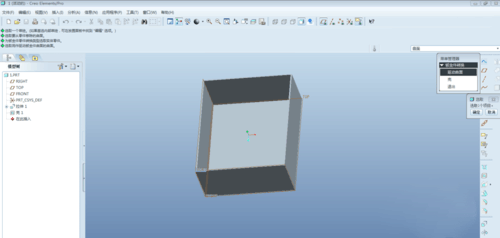

在菜单管理器中选驱动曲面

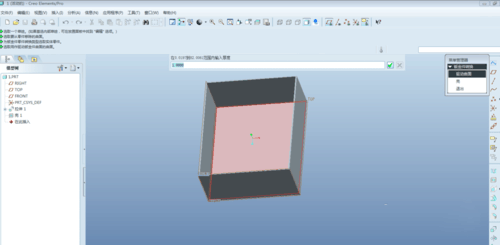

点击模型中的一个面,会提示壁厚

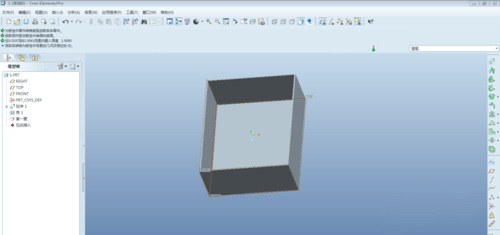

上一步确定后,界面就会变成钣金模式

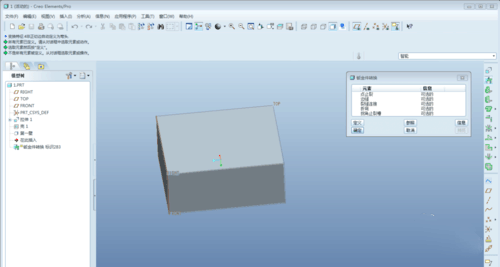

点击钣金件转换按钮

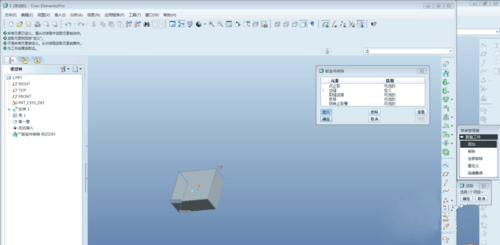

制作边缝(边缝-定义-选棱边-确定)

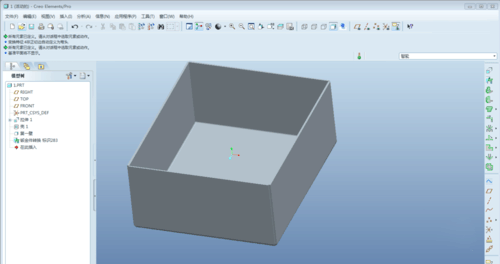

然后就可以以进一步完善钣金件
