曲面建模实例教程,Proe/Creo苹果的建模方法

三维曲面建模是工业设计中产品建模的重点也是难点,关于产品三维建模,尤其是曲面建模无疑是存在技巧和方法,首先你需要具备软件基础技能,不管是犀牛还是proe/cero,前提软件操作要熟练,而想要攻克曲面建模,建模思路和方法是需要具备的,这就需要通过一定阶段的实训来掌握,下面品索为大家分享曲面建模实例教程,教你Proe/Creo苹果的建模方法。

今天为大家讲解一个苹果的曲面教程

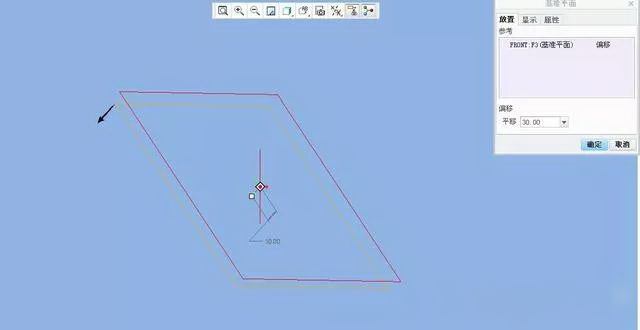

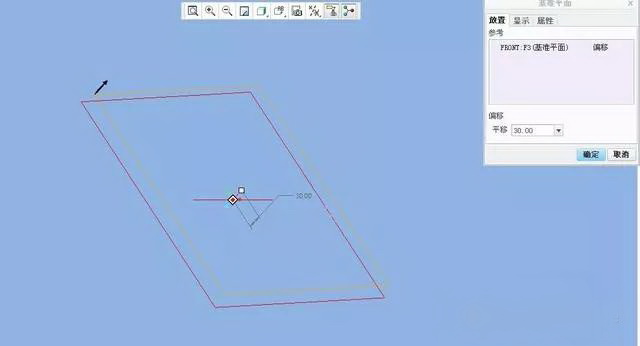

1,用偏移的方式创建基准平面DTM1,注意图中的箭头的方向,如下图所示


2,用偏移的方式创建基准平面DTM1,注意图中的箭头的方向,如下图 所示

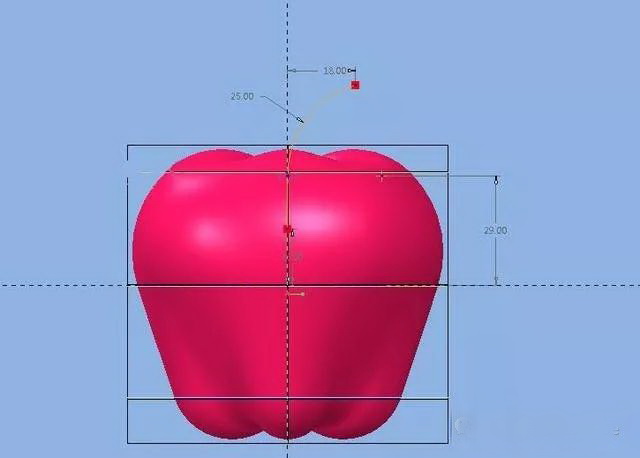

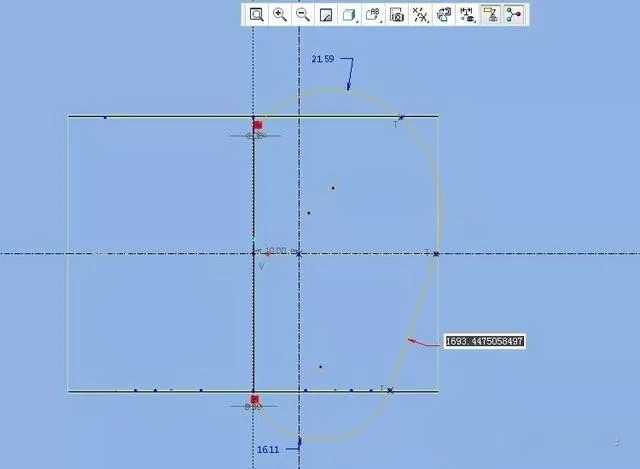

3,选FRONT平面为草绘基准平面创建如下图所示的草绘曲线

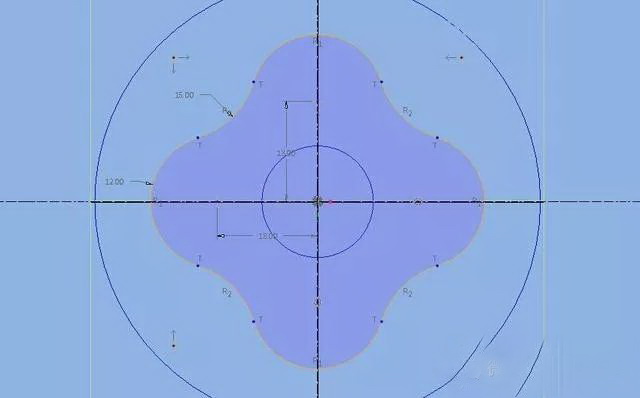

4,选DTM1平面为草绘基准平面创建如下图所示的草绘曲线

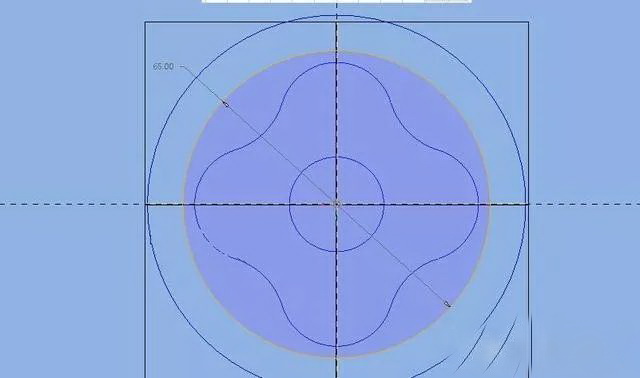

5,选DTM2平面为草绘基准平面创建如下图所示的草绘曲线

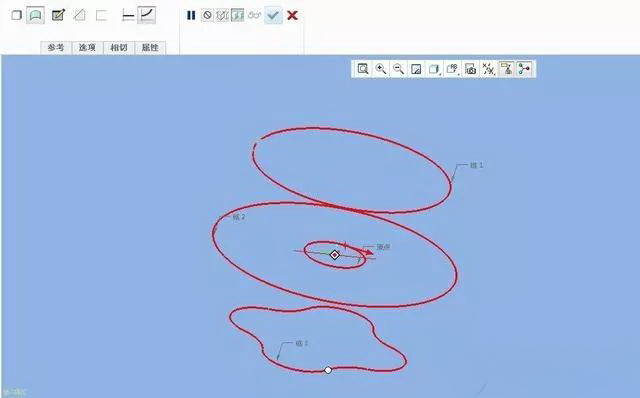

6,创建可变扫描曲面,注意原点轨迹与链的选取,如下图


7,按草绘图标进入草绘界面,绘制如下图所示的截面

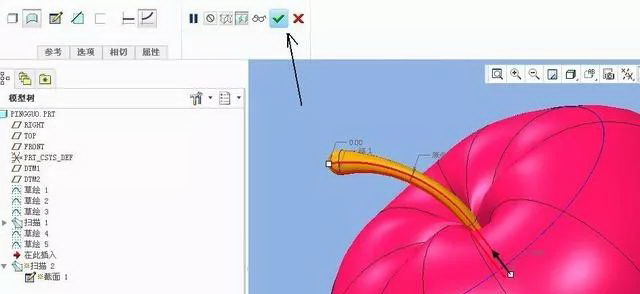

8,截面完成后退出草绘界面,然后点确定完成图形的创建,如下图

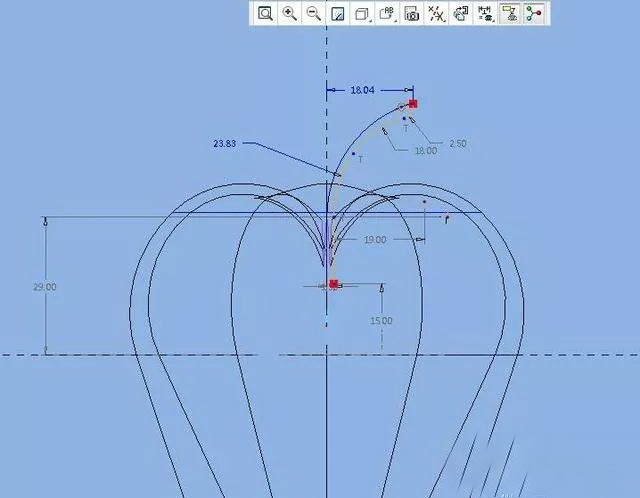

9,选RIGHT平面为草绘基准平面,创建如下图所示的草绘曲线,

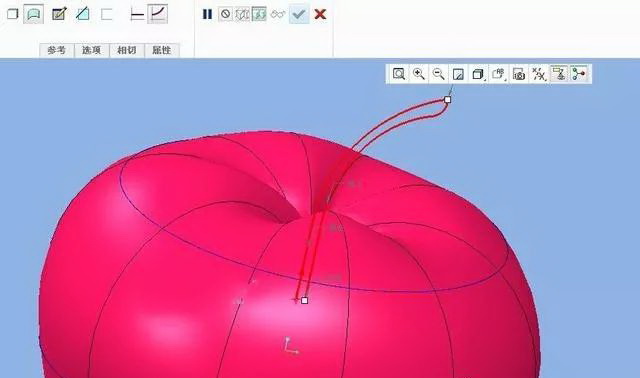

10,创建可变扫描曲面,注意原点轨迹与链的选取,如下图


11,按草绘图标进入草绘界面,绘制如下图所示的截面


12,截面完成后退出草绘界面,然后点确定完成图形的创建,如下图

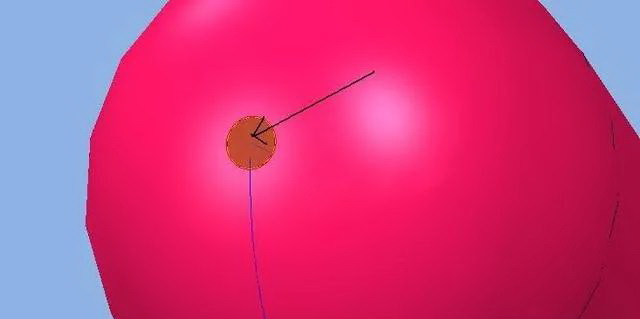

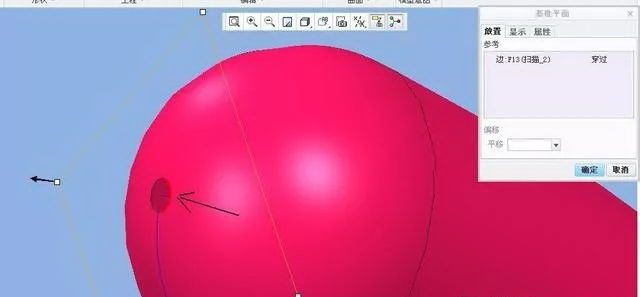

13,用穿过曲面的边的方式创建基准平面DTM3,如下图所示

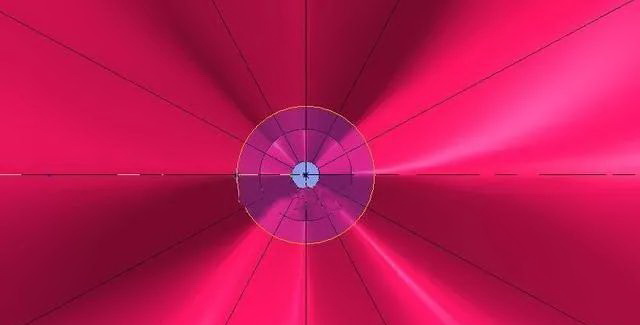

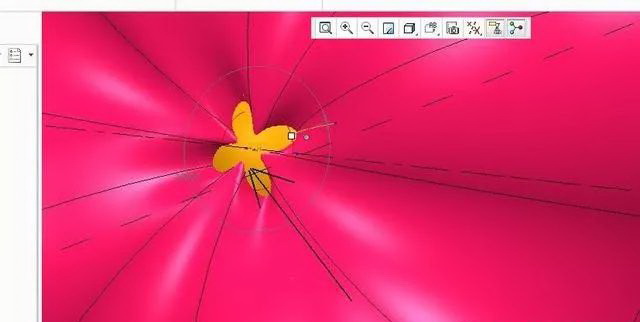

14,选DTM3平面为草绘基准平面,创建填充曲面,如下图所示

15,创建合并曲面,如下图所示

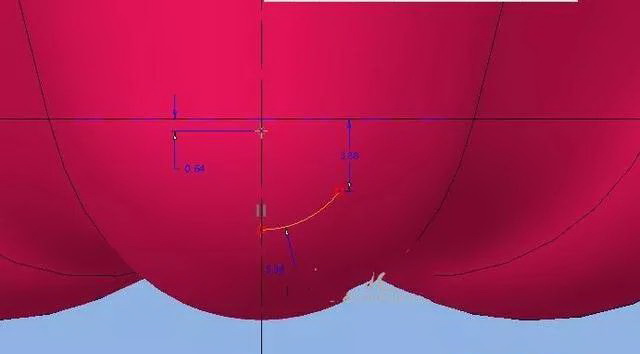

16,选FRONT平面为基准平面创建旋转曲面,截面如下图所示

17,创建合并曲面,如下图所示

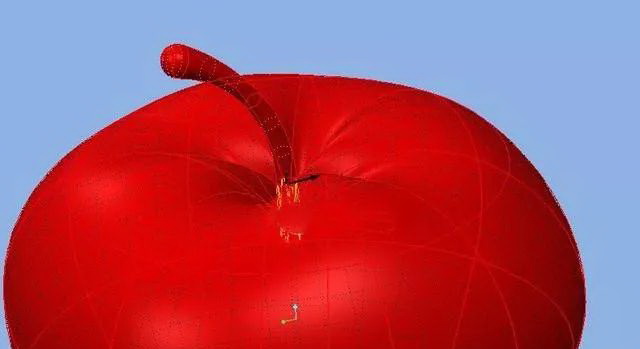

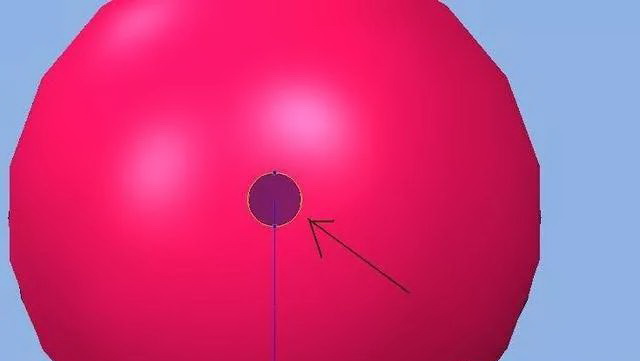

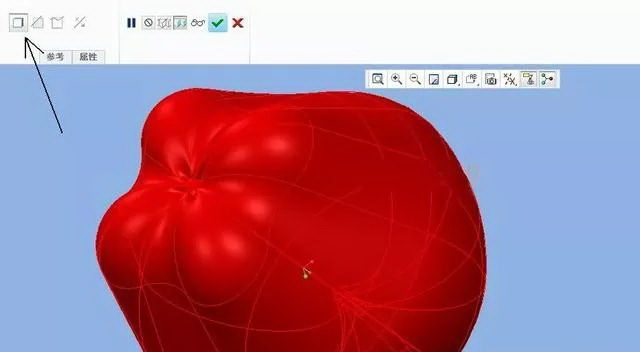

18,点选合并后的曲面,然后用实体化命令生成实体,如图中箭头所指

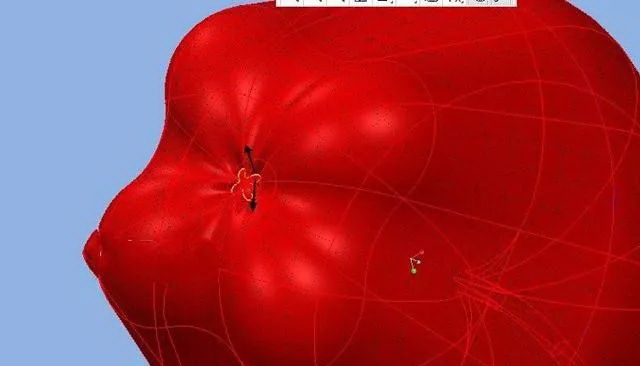

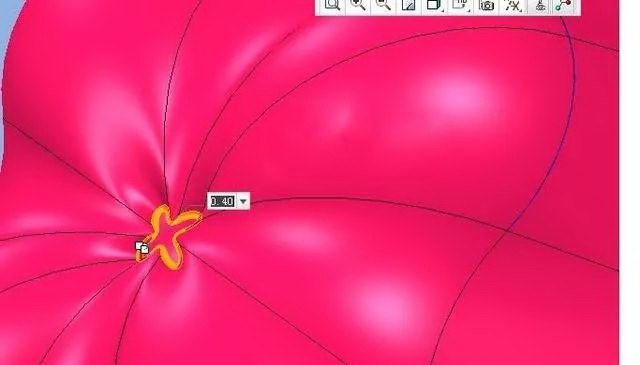

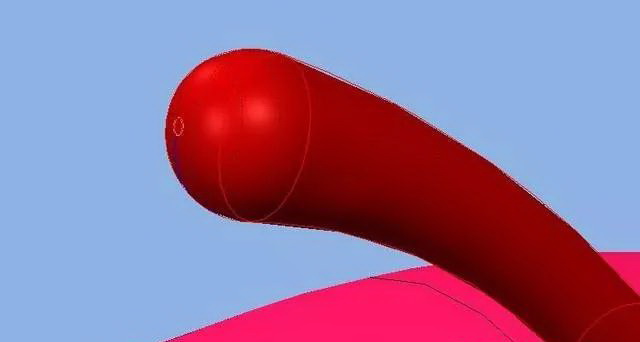

19,创建倒圆角命令,R=0.4,如下图所示
