Proe基础图文教程,Proe方向阵列应用实例方法

proe填充阵列是指在指定的范围内进行有规则的阵列方式,主要有一下几种方式阵列:1、以方形阵列分隔各成员;2、以菱形阵列分隔各成员;3、以六边形阵列分隔各成员;4、以同心圆阵列分隔各成员;5、沿螺旋线线zhidao分隔各成员;6、沿草绘曲线间隔成员。


方法:

1.新建一个文件。

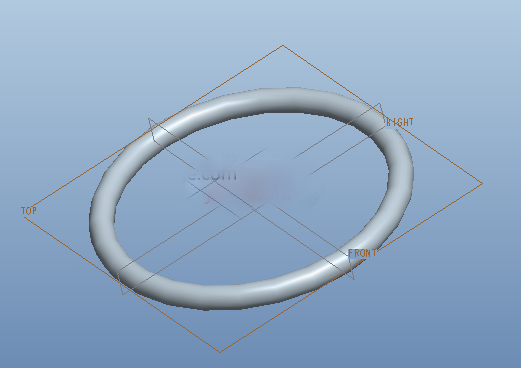

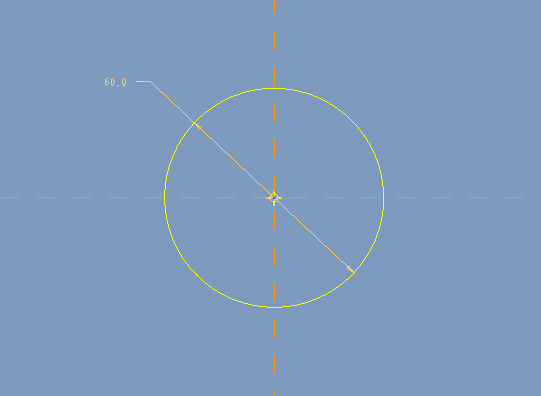

2.点击【插入】-【扫描】-【伸出项】,在TOP平面绘制如下轨迹。


进行如下设置。

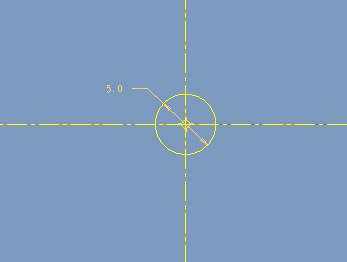

绘制如下截面。

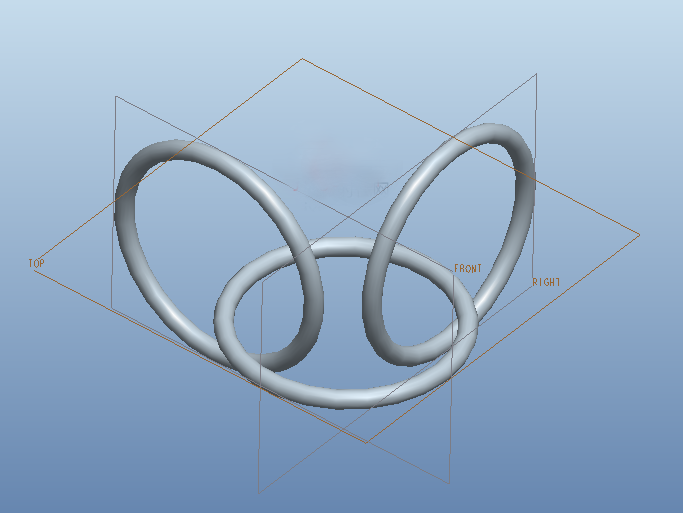

3.在余下的两个基准平面创建步骤2一样的特征。


4.将三个扫描特征进行【组】。

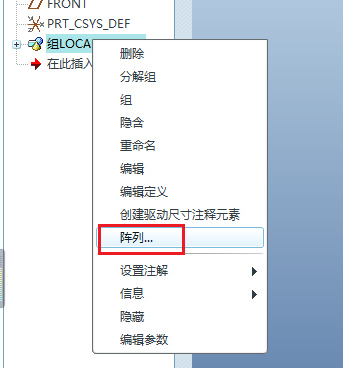

5.在模型树选择【组】,鼠标右击选择【阵列】,阵列类型为方向。

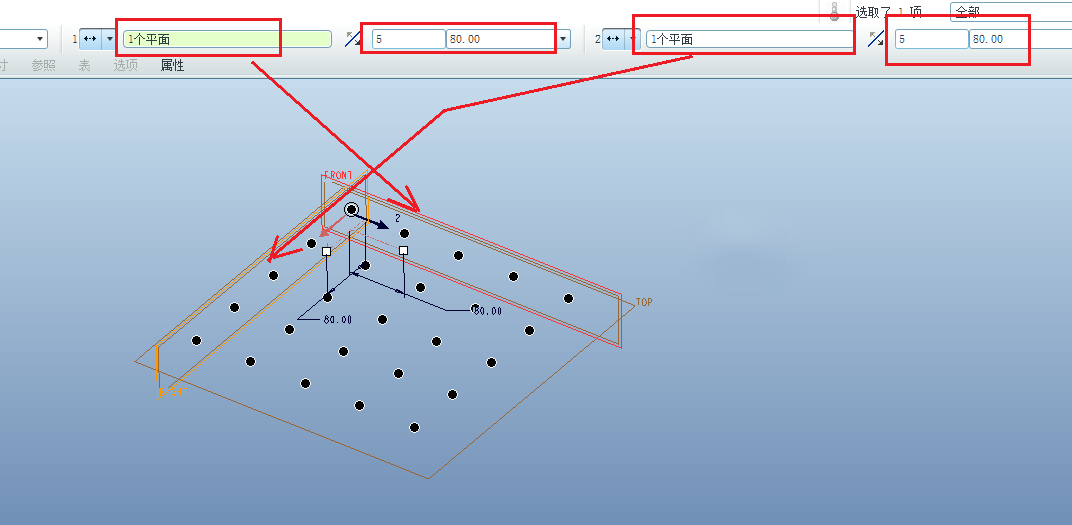

选择FRONT平面作为第一方向参照,RIGHT平面作为第二方向参照,数量均为5,成员之间的间距为80.


点击勾号完成。

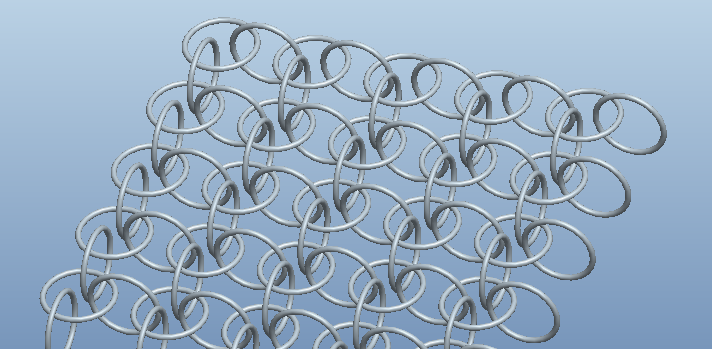

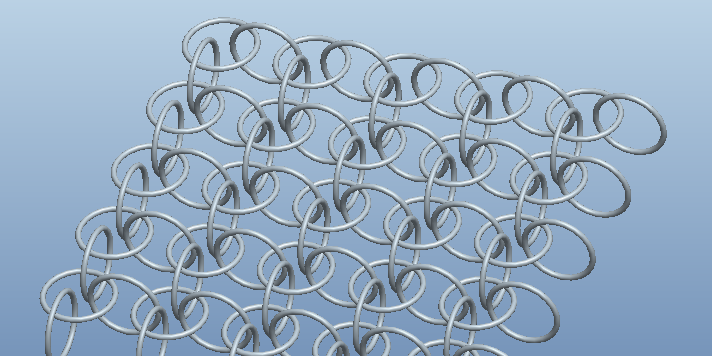

6.完成
