在应用犀牛进行建模的时候无疑会遇到各种问题,尤其是设计新人,各种各样的问题层出不穷,这个时候就需要耐心,好好分析,找人或者找资料来解决建模上的疑难杂症了。下面品索教育就为大家带来关于Rhino曲面建模方面的问题,那就是犀牛曲面无法组合的问题,一般产生这种问题的原因有三种,只有知道产生原因才能更好的有解决方案去解决问题。品索教育带来犀牛曲面无法组合的三种常见原因及解决方案,非常详细的解答。

犀牛曲面无法组合的原因第一种:曲面重叠,有重叠区域


犀牛曲面无法组合的原因第二种:两曲面边缘公差太大,超过组合规定公差值


犀牛曲面无法组合的原因第三种:两曲面边缘相对独立,并没有合并在一起


犀牛曲面无法组合的解决方案:

犀牛曲面无法组合的原因:边缘公差值过大,超过组合规定公差值,所以无法组合。


解决方案一:使用合并两个外露边缘工具,建立完整曲面。

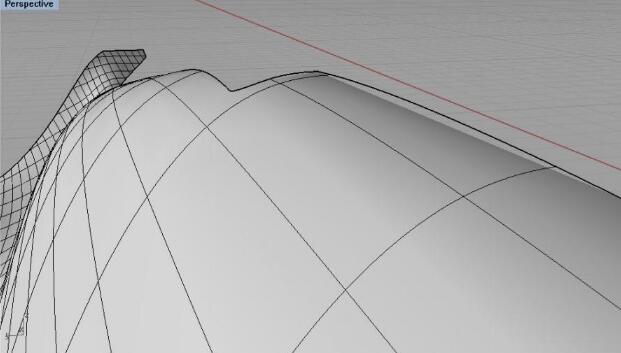

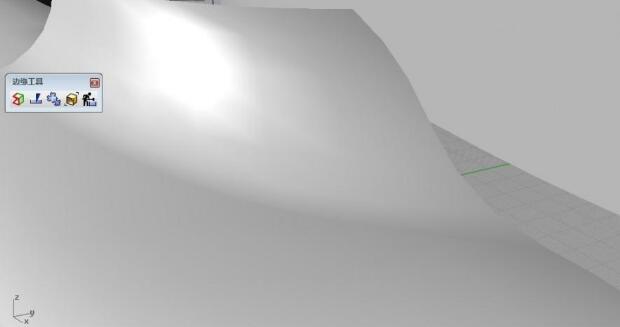

合并后的效果如图1和图2



解决方案二:调整公差值,最好在建模之前调整公差值。

其实最需要注意的是建模的科学性,简单的说就是你想选中边缘它必须就是边缘,选中端点、中点等它必须就是端点或是中点,不能很马虎的带过,很多人在建模的时候因受到其它点、网格和边的影响点选错位置,导致后期建模出现各种各样的问题,经过分析都是点没对齐,边没对齐等。小问题会影响后面很多工具使用不成功,一定要严谨对待。犀牛建模都借助于工具,每个工具的使用都必须符合该工具的定义,举个例子,你使用网格工具建立网格曲面时,你会发现边缘选中线段时(就是一条线)如图1。

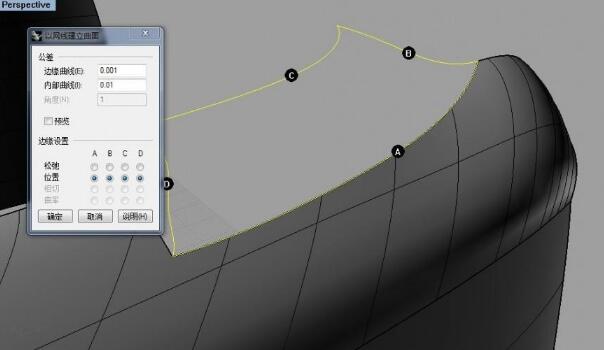

选择线段

A处就不会出现相切和曲率选项,因为没有边缘可以和它形成相切或是曲率连续。如果A处选择边缘呢?如图2

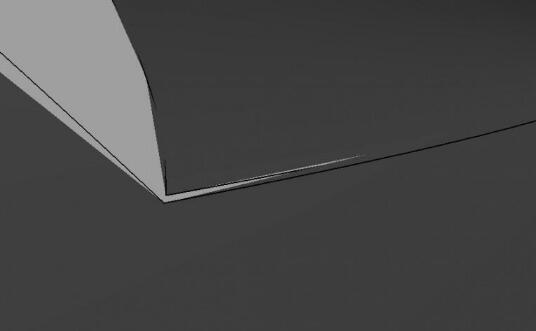

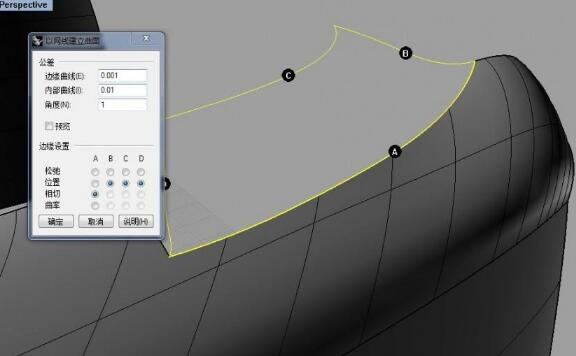

相应的就会出现想切和曲率两个选项。说这么多只想告诉大家的是要想曲面边缘之间没有缝隙,还是要合理使用犀牛工具,在选择的时候一定要看清楚你选择的元素是什么,(我们排除一种情况就是有些网格成面工具,例如嵌面工具,网格工具等,系统为了让你形成的曲面更好的表现出来,不免会出现面的边缘偏离原先轨迹情况,如图1。

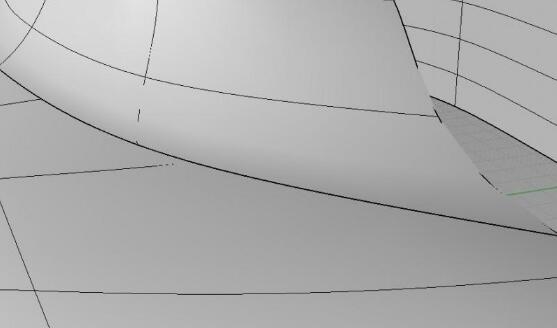

这和系统设置有关,例如公差,网格,模型质量等一些因素,所以会出现轨迹和真实边缘出现缝隙),改变网格质量后的效果(自定义调整)如图2。


要想建出高质量的模型,关键在于画线和对犀牛工具的理解程度,合理掌握犀牛工具使用的条件,会分析曲面形成的UV分布,减少不必要的偏离原先轨迹的麻烦。这个还得靠自己去深刻的研究它。大家学完犀牛,模型都会建,但是要想建出完整和高质量的模型那就不只是学犀牛这么简单了,你要学会研究它。希望对大家有帮助(不建议初学者去研究,初学者最重要的是工具和建模基本思路,一定要很熟悉犀牛建模的基本思路和工具使用的条件)。


最后再和犀牛初学者提一下,初学者最重要的还是软件的基础操作的掌握,工具和建模基本思路流程这都是在基础期需要掌握的,千万不要为了桃子丢了芝麻,学习要脚踏实地,一步步才能迈向成功。
