犀牛珠宝建模实例教程,十步挂饰的建模图文教程

挂饰在生活中是一个比较常见的珠宝首饰,有耳挂,项链等等,如果你也对此感兴趣,有方法把它展现出来么?犀牛建模软件完全可以做到这一点。犀牛本身是有比较强大的工具组合,作为设计师完全可以应用工具来实现自己的创意表达,比如说下面这篇珠宝建模实例教程就是完完全全的采用犀牛自带的工具建立的模型,新手设计师可以好好看看犀牛珠宝建模的技巧和流程。

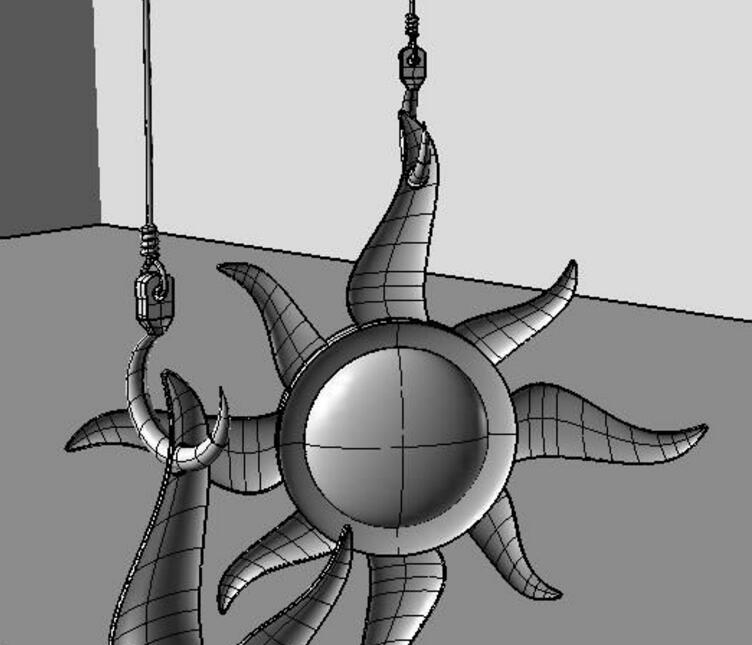

按照惯例,我们先上效果图:

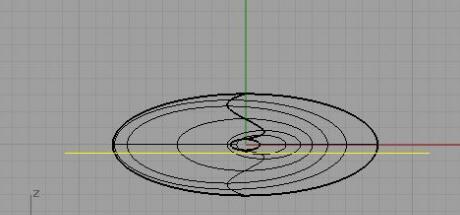

第一步:绘制基本的曲线和椭圆

画出如图的两个椭圆和二条曲线,注意小椭圆尽量画小一点,曲线分别连接到两个椭圆的四分点处。

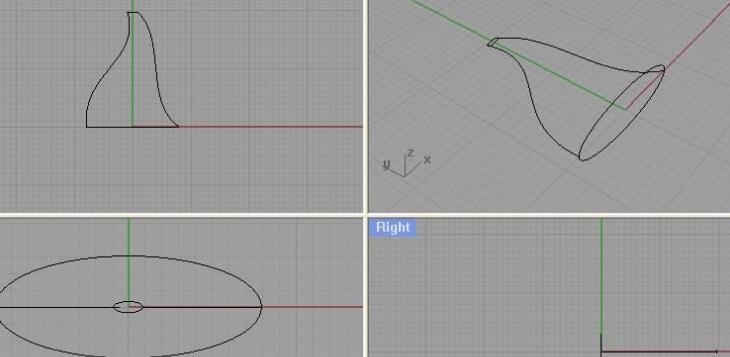

第二步:断面放样

这里我们以上一步的两条曲线为路径,两个椭圆为断面进行放样。


第三步:画一条直线

在front视图处画一条直线,注意不要放在中间的位置,比小椭圆低一点点就好了。


第四步:切割及删除隐藏多余的曲线

同样是在front视图,以直线为切割物,对放样的曲面进行切割,把没用的曲线删除或隐藏掉。


第五步:复制多一个面

在right视图向上拖动切割下来的曲面,按住shift和alt键,复制多一个面,注意不要太高了。

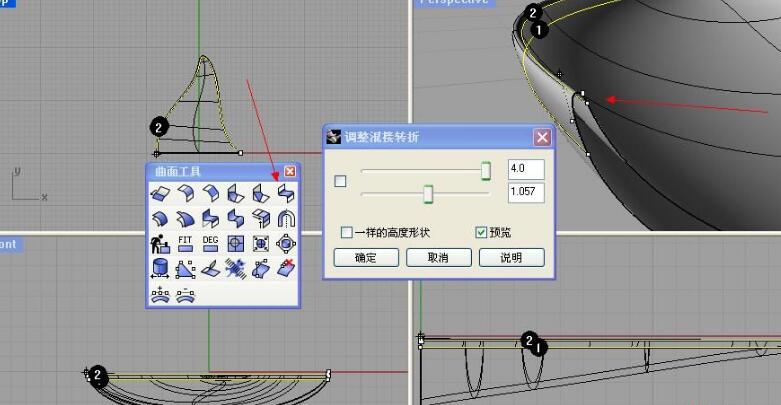

第六步:曲面连接

对两个曲面的边缘进行曲面连接,注意调节生成的连接面看起来顺一点,数值的需要好好把握调节。


第七步:阵列组合的绘制

在top视图,曲面的中下的地方画一个点,再用点进行旋转阵列,数量选8个。阵列前最好组合下,方便后面选择。(阵列时有些小的重叠没关系,太大的重叠就不行了)


第八步:曲面修饰

在top视图选择四个曲面进行二轴绽放缩小它,缩放点选上一步画的点,这也是留这上点的原因。


第九步:中间部分的处理,可自由发挥

现在只剩下中间部分了,自由设计吧,这里只是拉了圆柱,再用椭圆体进行布尔,再画个椭圆体在中间。


第十步:大功告成

画了个勾,再加上线,渲染材质可以自行网上下载,品索教育网站也有多种材质可供选择下载使用。


十个步骤,挂饰建模完工,感觉是不是没有那么困难呢?其实基础真的很重要,尤其是犀牛建模的使用,包括工具以及建模思路,作为设计师很多时候都要学会思考,改变思路结合实际找到最优的建模方法。
