proe移除工具命令教程,教你移除工具操作方法与技巧

proe软件是结构设计必备软件,里面有很多工具命令,虽然在proe软件使用过程中,有不少命令工具不怎么常用,但不代表它的作用不大哦,比如说proe移除工具命令。proe移除工具在实际工作中不是很经常用,在prt文档中是用不了的,它只是在stp,igs等格式文件导入到proe中可以用的一个命令,这时候的作用很大。因为stp,igs等文件导入proe中是不能修改的,而移除工具却恰恰会起到很到的作用。

举个例子:假如一个stp文件导入到proe中,零件有个倒圆角R5,但此时需要把那个R5改为R3,该怎么做?很多会自然想到用拉伸命令将R5补起来,然后再倒圆角R3,这样是可以,但认为很繁琐。何必试试用移除工具呢。

点击编辑——移除——选取需要移除R5的面——勾选确定,此时R5就去掉了,然后再进行倒圆角R3,至少这样省去了拉伸进行的草绘。

不能在钣金模型中使用。一般用来移除R角,C角什么的。

注明:移除工具只能移除一些简单的特征,例如拉伸、倒圆角、倒直角、抽壳等

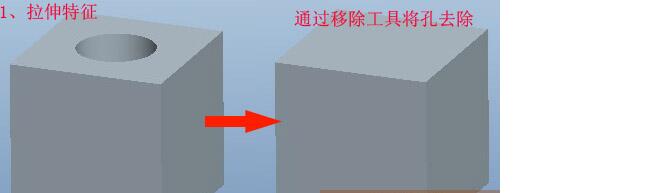

1、类似拉伸特征的移除


2、类似倒圆角特征的移除


3、类似抽壳的特征移除


如果是用的ProE是3.0版本,里面没有移除命令,那么在你的config中添加all_tmp_rmv_srf_feat 值设置为 yes,在你的3.0版本就可以使用移除命令了,如图:


如果是proe4.0和5.0,移除命令就在编辑菜单下,直接选择一个孔面或者圆角面,就可以移除几何。
