实例命令技巧,Proe/creo中投影命令的使用教程

2018-08-13  13824 分类:结构工程

实例命令技巧,Proe/creo中投影命令的使用教程

学习三维软件最好的方法无疑就是实例的学习,不间断的实例操作和练习,最终掌握命令和工具,比如proe软件的学习就可以通过以上方法来快速掌握,对于软件初期的学习大家要沉住气,多看多练以及多想,练习的过程中多总结。下面品索教育为大家带来proe实例命令技巧,Proe/creo中投影命令的使用教程,六个图文步骤教你学会使用投影命令工具。

如下图所示,要用投影命令做出眼睛和嘴巴,该如何操作呢?


第一步:新建零件

点击旋转,选择right为草绘面,旋转出一个脸型主体。


第二步:点击投影

点击工具栏中的“投影”,进入到操控板。在参考中选择投影草绘,点击定义,选择right面为草绘面。


第三步:画椭圆

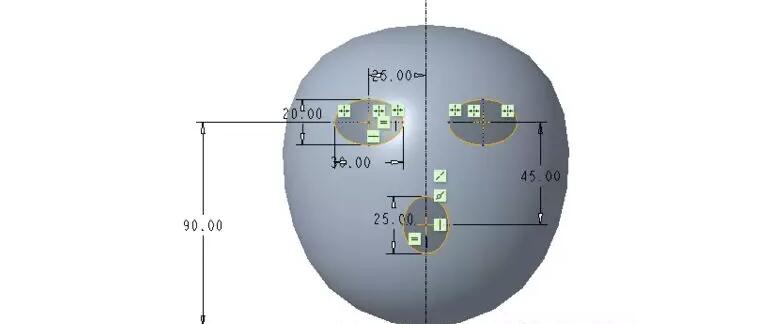

草绘三个椭圆,修改尺寸如下所示,然后确定。


第四步:投影曲面

选择旋转出的曲面为投影到的曲面,选择X轴为投影的方向。


第五步:修剪曲面

采用修剪命令对曲面进行修剪,是眼睛嘴巴和主体分离开。


第六步:添加颜色

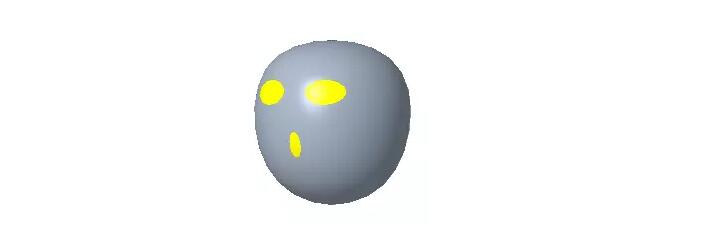

点击“外观”,对眼睛嘴巴上合适的颜色,完成操作。
