CAD制图小技巧,CAD、Word、Excel之间互相复制粘贴小技巧

2017-12-06  5514 分类:设计资讯

CAD制图小技巧,CAD、Word、Excel之间互相复制粘贴小技巧


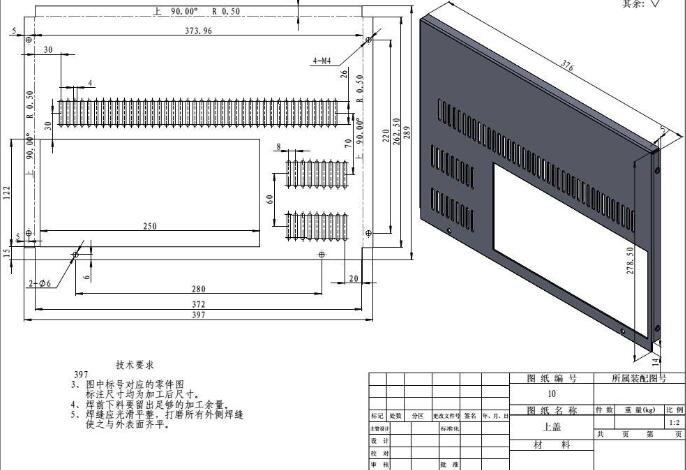

我们在使用CAD制图的时候,有时候会在CAD、Word、Excel之间互相复制粘贴,这时候我们有什么技巧可以让自己的复制粘贴速度变快呢?下面小编来为大家介绍一些CAD制图小技巧,让大家能够更好地提高自己的制图效率。




一、CAD图形或表格复制到WORD、EXCEL的步骤


1、更改CAD系统变量WMFBKGND值为OFF,使CAD背景为透明,如果想让复制的图形是黑白的,可以在图层管理器里面把图层颜色改为白色(7号);


2、选择需要复制的图形,用“复制”工具进行复制;


3、切换到WORD或EXCEL,激活需要粘贴的区域,然后选择“编辑”—“粘贴”;


4、粘贴最初的效果如下图;


5、利用“图片裁剪”把图形空白区域剪掉,然后用拖对角的方法把图形缩放到合适的大小;



6、裁剪和缩放后的效果如下图;


7、如图形需要修改,可按下图的方法回到CAD进行修改即可;


复制到EXCEL的方法也同上。


二、WORD、EXCEL图形或表格复制到CAD的步骤


1、选择需要复制的图形或表格,用“复制”工具进行复制;


2、切换到CAD程序,然后选择“编辑”—“选择性粘贴”;


3、选择粘贴为“AutoCAD图元”,这样做的目的是粘贴后可以在CAD里编辑;


4、选择粘贴插入点,粘贴后效果如下图;


5、粘贴后的线条或文字可以在CAD直接编辑,如下图;


CAD到Office补充几点:CAD图粘贴到Word、Excel、PowerPoint、Publisher都可以用这个方法。


1、线条宽度——建议采用多段线设定线条宽度,因为线宽粘贴后宽度只有宽窄两种,不美观;


2、比例问题——如果有可能,尽量采用1:1绘制,这里的1:1是打印比例,也就是需要打印为10mm的,就绘制成10个图形单位,这样既可以控制出图比例,又可以控制线条宽度;


3、背景颜色——2002可以在布局空间(一般布局空间的背景是白色)复制,2004、2005、2006直接复制就行了,无需修改背景颜色。
