十二款常用犀牛建筑设计插件介绍及功能说明

犀牛在建筑设计上的应用广泛,那么你知道它的具体应用么?现在品索教育以犀牛在建筑设计上的插件来为大家展示犀牛软件在建筑设计上的魅力所在。总共十二款常用犀牛建筑设计插件,包括简单的介绍及功能说明,相信可以让大家全面了解犀牛在建筑设计上的应用。

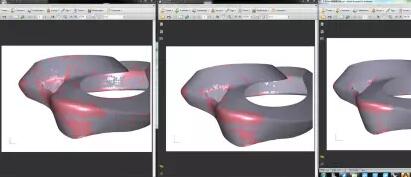

常用犀牛建筑设计插件一、Evolute Tools

EvoluteTools简称ET,到目前为止依然木有破解版的出现,留给我们的只有一个阉割的LITE免费版,ET理论上能对任何复杂曲面、多重曲面(包括T-Splines转化为Nurbs生成的多重曲面)进行细分、优化; 如果你真的有实际项目需要平板优化,以及控制模数来减少成本,那么就购买一套专业版吧,相比工程造价而言这点年费真心不算钱。买不起专业版的只能凑合用免费版的了(Lite免费版不能优化平面性和一致性、不能校准Seam),不过后期搭配rhinoresurf来逆向还是能模仿一些专业版的功能。

1.Evolute Tools.jpg

常用犀牛建筑设计插件二、T-Splines

作为Nurbs的好伙伴,很多人可能在还不会LOFT命令的时候就把TS安装好了。TS的主要优势就是牛X闪闪的塑形能力,可以很快速的创造出一些有机形体:


TS是一个不羁放纵爱自由的插件,在前期塑形的时候在尺寸上并不精确,由于在建筑施工中的曲线往往需要拟合为确定半径的圆弧,所以TS这种较为随意的曲面也让大家比较纠结~~通常的TS曲面后期优化可以借助evolute tools。


在Rhino中T-Splines是一种单独的格式T-Spline Surface存在。在Fusion 360中, T-splines已经可以和其它类型的实体或曲面相互转换. Fusion 360的重要特色就是直接建模 , 所以T-splines的优势在Fusion 360中得以发挥的淋漓尽致。

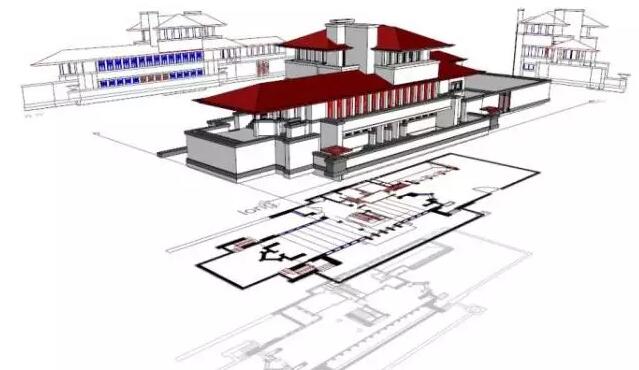

常用犀牛建筑设计插件三、VisualARQ

这个正版价格不到500刀的插件(国内有破解)号称是Rhino上的天正,主要的功能呢就是做梁板柱墙体楼梯这些啦,同时可以快速出平立剖,这个功能简直碾压section tools!用户可以快速完成各种建筑项目设计,复杂的架构设计,3D参数化建筑元素设计等,支持自定义对象、样式和对象库。


这个插件还是上手很容易的,大家还可以根据需求来定义模板形态,类似REVIT里族的概念~同时该插件还有内置GH的扩展组件!

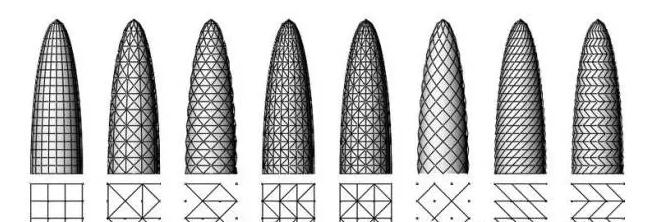

常用犀牛建筑设计插件四、Panelingtools

PanelingTools 可以帮助建筑师在各种复杂曲面上创建各种不同的镶板,从而得到形式各异的表皮与膜结构。PanelingTools插件协助生成2D及3D的图案组件, 并运用矩形的格点将组件贴附。此插件支持直观的镶版设计概念,同时格式也适合进行分析及制造建构。


常用犀牛建筑设计插件五、RhinoResurf

一款由国人开发的的Rhino网格面(点云)逆向插件(NASA都是这款插件的使用用户,也是叼叼哒~),可以快速地从网格模型的基础上重构出覆盖模型的 NURBS 曲面块~(RhinoResurf的原理是通过网格点来逆向形成一个单一曲面,然后在用mesh的边界线去切割得到曲面分割)。


在实际工作中往往会遇到模型的交接,很多时候我们拿到手的曲面模型并不是Nurbs的结构,而是Mesh格式的,那么为了对其后续编辑与加工,我们不得不将这个Mesh的模型逆向还原为Nurbs,这个还原手段有多种,我常用的有两种方法,一是借助T-Splines的Retop功能进行逆向还原,二是借助RhinoResurf进行还原。


常用犀牛建筑设计插件六、Jamparc

这西贝的是棒子国开发的一款插件,功能类似SU的一些指令,适合在Rhino中制作较为方正的建筑形体。Jamparc_v5 为一免费Rhinoceros 5插件程序,由Jaeman Park开发。Jamparc_v5提供您有效率的图层管理及额外的建筑建模相关工具。


常用犀牛建筑设计插件七、simlab 3d pdf

该插件适用于拿给甲方模型,但是在甲方没有rhino的情况下,可以通过此插件导出3D PDF格式来展示模型,需要使用Adobe Reader 9.0以上的版本打开。集合了场景建立、渲染、动画等于一体,使用户这进行软件设计的同时,让您的设计或者制作更加的拥有美感,而且还支持从内置的模型里面进行创建3D的场景,实时的渲染能力可以为您带来不一样的顶级质量;软件的用户界面是相当的直观,简化了工作的流畅,包括了实体的导入、导出,让您这进行操作的过程中,执行能力更强,得到高品质的设计成果。

simlab 3d pdf.jpg

常用犀牛建筑设计插件八、RhinoVAULT

该插件主要用于索膜结构设计,提供了直观、交互式的结构找形的方法,那么有类似设计需求的建筑师和结构师可以考虑下这个插件。

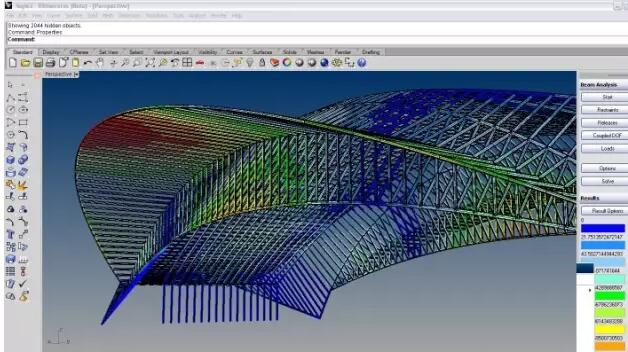

常用犀牛建筑设计插件九、RhinoBIM

RhinoBim是为建筑行业开发的一套建筑结构设计、分析插件~好多人用了Rhino就抱怨只能用其做一层外皮,在做一些结构体系的时候就会很麻烦,那么给这些朋友推荐这款插件,RhinoBIM具有丰富的钢结构数据库以及齐全的材料库,是添加和编辑结构钢梁的稳定工具,同时还能快速的进行碰撞分析。


RhinoBIM结构特点:

•RhinoBIM与grasshopper能够很好的兼容

•是添加和编辑结构钢梁的稳定的工具

•扩充型钢数据库,包括国际标准

•用户可定义型钢

•指定材料,属性和处理过程的每个元素

•非常快的碰撞分析(包括硬碰撞和软碰撞分析)

•新的rhino5.0支持非常大的模型


常用犀牛建筑设计插件十、Membrane

这个插件用于建筑的比较多,计算曲面张力与极小曲面,主要用于膜结构的设计。


常用犀牛建筑设计插件十一、Vray

移植在Rhino平台的全局光照渲染器,能够与Rhino中的默认灯光完美结合,针对建筑表现还是不错哒。VRay是目前业界最受欢迎的渲染引擎。基于V-Ray 内核开发的有VRay for 3ds max、Maya、Sketchup、Rhino等诸多版本,为不同领域的优秀3D建模软件提供了高质量的图片和动画渲染。方便使用者渲染各种图片。


常用犀牛建筑设计插件十二、Keyshot

KeyShot意为“The Key to Amazing Shots”,是一个互动性的光线追踪与全域光渲染程序,无需复杂的设定即可产生相片般真实的 3D 渲染影像。Keyshot本是一款工业渲染插件,无需复杂的设定即可产生相片般真实的 3D 渲染影像,但是由于建筑行业需要一些高逼格的分析图,那么Keyshot无疑是素模小清新风格的首选啦~总之呢,这个插件的上手是很快的,感兴趣的朋友可以试下。
