proe5.0怎么保存文件?Proe备份和保存副本的用法及区别

对于设计软件来说,尤其是设计师花费很多精力做出的设计作品,首先就需要保存备份好文件,不然丢失可是得不偿失的,尤其是proe5.0工程制图,产品结构图,如果没保存好,那几天辛勤的努力可就白费了。话说回来proe软件建模以及制图保存文件与其他设计软件还是有些差异的,不少新人搞不懂Proe备份和保存副本的用法及区别,下面品索教育从proe软件保存文件开始为大家讲解proe5.0怎么保存文件以及备份和保存副本的相关常识问题。

一:proe文件保存的方式

一个对象操作完成就需要进行保存,在proe中文件的保存有多种形式,例如:保存和保存副本,两者的不同之处就是在保存副本命令的对话框中可以选择文件的类型(.prt;.dwg;.stp等等),如果在磁盘上保存对象,则会创建文件,其文件名格式为 object_name.object_type.version_number。

例如,如果创建一个名为 bracket 的零件,则初次保存时文件名为 bracket.prt.1。再次保存该相同零件时,文件名会变为 bracket.prt.2。

因此,proe5.0怎么保存文件你应该清楚了吧,这里归结为两种方法:

1:直接保存,保存之前要先命名好文件名。

2:另存为文件。

保存的文件是不会覆盖的,因为版本号增加了,例如xxx.prt.1会变成xxx.prt.2 。


二:proe备份的用法

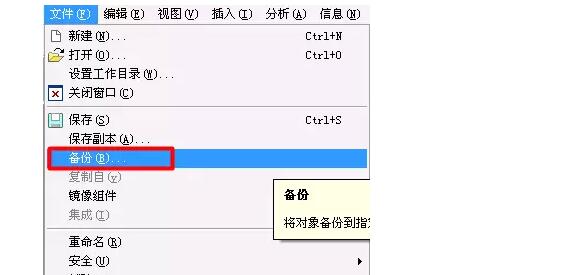

在设计过程中有的文件比较重要需要进行备份,那么就可以单击文件--备份,对重要的文件进行备份的操作,这个只需要选择保存路径即可。备份的意思是把当前模型以及包含的子项零件都复制一份 ,可以保存到其他路径中去,(与保存副本的区别是保存副本是把当前模型重命名另存一份)。

1、打开需要备份的proe文件模型,组件,零件都可以【文件】——【备份】


2、选取要将文件备份至哪里


这样,你的proe文件就被备份到你需要放置的文件内,而且文件名称与原来的一致。


三:proe保存副本用法

1、打开需要备份的proe文件模型,组件,零件都可以【文件】——【保存副本】


2、选取要将文件备份至哪里,并另起新名称【必须另请新名称,否则无法进行下步操作】


3、弹出保存副本对话框,按下图操作


proe备份可以保存原文件一模一样的,文件名称不变,而保存副本则必须另取名称。
