CAD的文字样式、字体、字体样式、大字体之间是什么关系?

2017-11-25  7461 分类:设计资讯

CAD的文字样式、字体、字体样式、大字体之间是什么关系?


在WORD和PS等其他软件中有字体的概念,但没有文字样式的概念,那CAD里的文字样式和字体到底有什么区别,两者之间又是什么关系呢?另外文字样式里有字体、字体样式、大字体,他们之间又是什么关系呢?





 一个熟练使用CAD的设计人员可能会设置和使用文字样式和字体,但不一定真正清楚两者的关系,对于初学者来说确实非常容易造成困扰。前面已经有多篇文章讲 过文字和大字体相关问题了,最近还是有人问相关的问题。

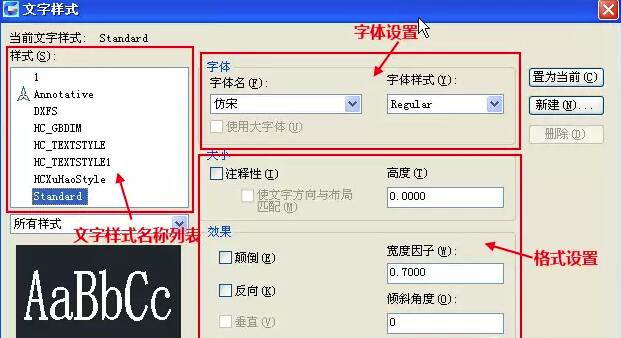

打开”文字样式“对话框看了一下,文字样式、样式、当前文字样式、字体、字体名、字体样式、大字体 等等一堆名词,看上去都差不多,确实不容易弄清楚。



我们可以根据需要设置多种文字样式,每种文字样式有不同的字体和格式设置,然后在画图的时候根据需要选用不同的文字样式。



在对话框的“字体名”列表中会显示CAD自带的字体(*.shx),也会显示操作系统带的Truetype字体(*.ttf),如宋体等。无论 WINDOWS或CAD的字体都是需要字体文件支持的,只要在操作系统或CAD的字体搜索目录下有相应的字体文件,字体名称才会出现在这个列表中。



当选择操作系统所带的字体,如宋体时,右侧的列表的名称会显示为“字体样式”,这个样式中包含Regular(常规),Bold(粗体),Italic( 斜体),Bold Italic(粗斜体),可以设置文字的效果。



在多行文字编辑器中包含了比”文字样式“更多的格式设置,在写多行文字时,可以不使用当前文字样式,而选用其他文字样式;即使选用了某种文字样式 后,也可以再选择某些文字设置成其他字体。


因此,在CAD字体中,很多图纸中会出现字体显示效果与文字样式设置不相同的情况,甚至在一些图纸中会出现乱码的情况。建议大家: 如果没有特殊需要,尽量用文字样式来控制字体,不要在多行文字中单独设置字体。
