rhino珠宝教程,手把手教你犀牛珠宝首饰的建模

犀牛是一款非常好用的建模软件,尤其是对于产品设计师来说是产品外观造型模型建立的首选三维建模软件,你知道么?珠宝设计师的模型建立也是通过犀牛来实现的,毕竟珠宝首饰设计也同样是产品。那么你是否对那些亮晶晶的珠宝首饰感兴趣么,那么就随品索教育一起来看看rhino珠宝教程,手把手教你犀牛珠宝首饰的建模,步骤超级详细,请耐心看,相信你会对此感兴趣的。

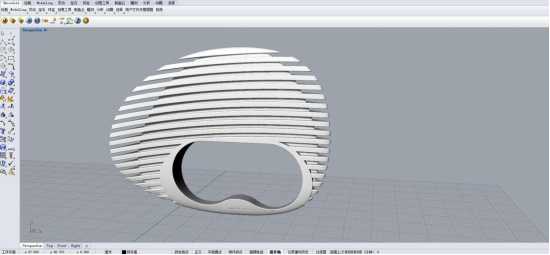

首先,效果图:


第一步 绘制条纹状外表皮

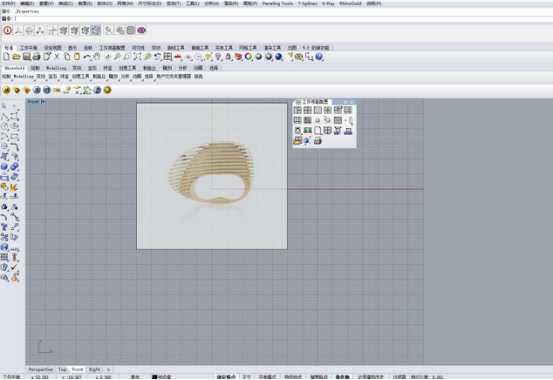

首先,我们将意向图让入Rhino作为参考对象,点击帧平面,弹出一个对话框,即可放置一张彩图,以便参考。



接着我们可以用椭圆体工具绘制一个椭圆体。

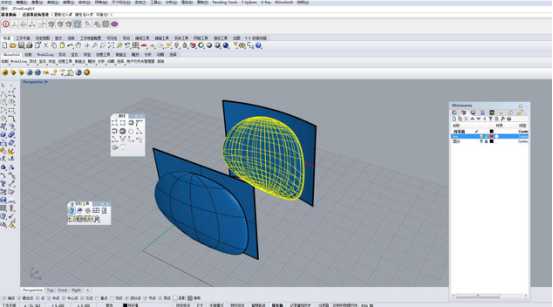

我们可以用变性控制工具,在选取物件后,记得点选命令框里的边框方块然后继续执行命令最后会生成如下图的编辑变形控制器,这个时候我们可以比照彩色效果图,在front视图拖动控制点让它的外形贴合彩图边缘。


我们来看彩色实物效果图,这个薄边是有弧度的,接着我们绘制一根弧线(图中红色曲线),用直线挤出工具。挤出曲线得到如下图的一个弧形曲面↓


接着用沿曲面流动工具,让这个薄片变得有弧度。


下面我们做一个减法,把戒指上的条纹以及戒指内圈掏出来,首先我们用曲线和画圆工具得到如下的步骤:


修剪完,即可得到如下的闭合曲线


挤出一个实体,布尔运算分割一下


把中间的实心部分删掉,得到如下的效果


再挤出并阵列一下线体得到如下的效果

最后我们进行一下布尔运算差集就得到下图这个效果了。



第二步 绘制内核薄片


我们重复一下最开始的一步,复制一下原来的这个薄片,用变形控制器工具调整为一个合适的大小,最后把中间戒圈的孔掏空一下,得到下图所示的内核薄片,然后和刚刚做好的外表皮叠加一下,就得到ZAHA HADID的这款戒指了。





第三步 落款


这是做设计最有成就感的一步

用文字工具敲出文字,然后用球形对变工具,把文字内容沿着戒壁贴合,为戒指打属于自己的LOGO。


大功告成
