犀牛曲面生成方法,犀牛球体生成曲面建模思路和教程

你知道么吗?犀牛建模中曲面可是一个重点难点哦,需要花很多时间去攻克它。对于新人来说,rhino曲面的生成可不是件容易的事情,其一是对于软件的工具没有熟悉,无法把握,综合应用,其二那就是重点,很多时候建模的思路真心是非常重要的。曲线是蛇,有头有尾,依次选取蛇尾巴,就能成。选了两条蛇的尾巴,再去选第三条的蛇头,那就实现不了曲线的建模了。下面品索教育以实战案例教你犀牛曲面生成方法,通过球体来生成曲面建模的思路和方法,仔细看!

一个简单的实例教程教你犀牛曲面生成方法,如下:

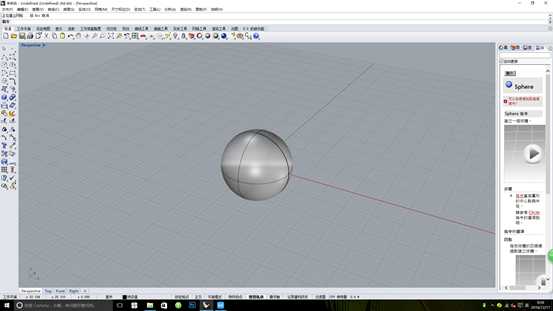

  1. 建立实体球

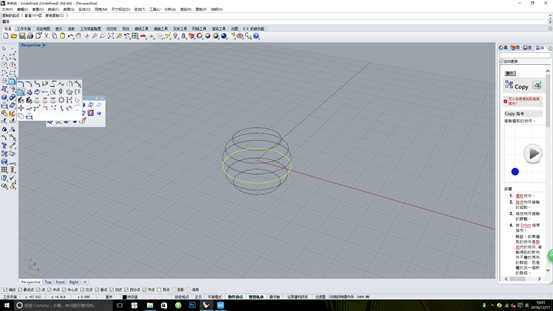

2.选择立面视图,使用等距断面线工具在球体表面建立等距线,距离自定。以保证能生成足够结构线为准。


具体操作指令如下:

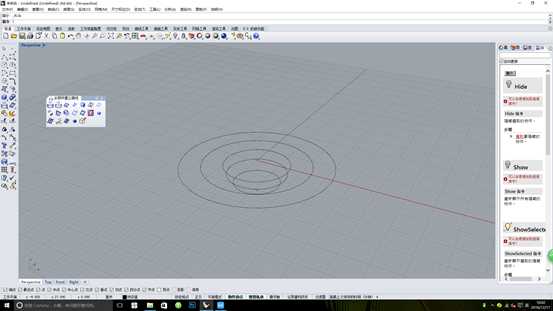

3.隐藏球体,使用偏移曲线工具,把靠近球体中间的那条等距线向外偏移两条,距离自定。


具体操作指令如下:


然后删除多余曲线


用单点工具在球体最底部捕捉到四分点,建立一个点物体。


具体操作指令如下:

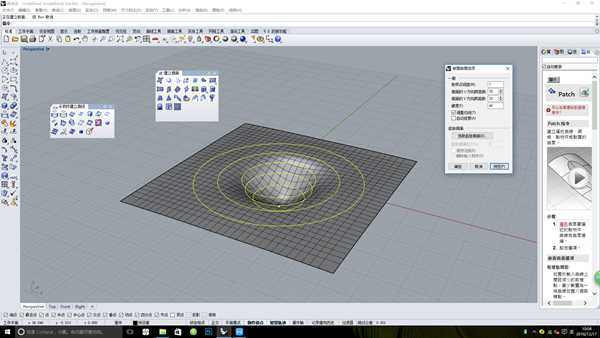

4.使用嵌面工具,选择所有曲线和点,适当调整参数,得到如下大图效果


具体操作指令如下:

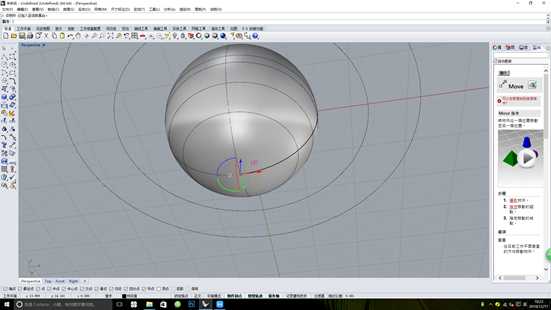

5.将球体显示出来,调整到立面试图。适当调整球体高度。隐藏所有曲线和点后,得到最终完成效果。



看完上述的案例,你知道为什么犀牛建模的思路重要了吧?很多不太好实现的曲面生成,往往可以换一种思路方法去实现,来建模生成。想要做到就涉及到经验和想法了,关键看你怎么想,怎么建模。
