犀牛建筑建模干货,rhino建建筑全模流程及技巧要诀分享

Rhino是美国Robert McNeel & Assoc开发的PC上强大的专业3D造型软件,你知道SU开发的初衷是为了给想自己设计家里室内设计的人一个直观的可视化三维体验, 而Rhino则是为了协同CAD辅助3D建模。如果你知道这些的话,相信你应该就会明白犀牛在建筑全模流程所能发挥的重要作用。如果还不相信,那么我们就从rhino建建筑全模流程及相关的技巧要诀为分享,这里总共分享了四个技巧,相信你会深深的体会到犀牛的强大功能。

rhino建建筑全模流程

前期(调研, 建立地形,前期分析)---rhino,grasshopper

中期(方案构思,确定,生形,排平面等)---rhino,grasshopper

后期(梁柱楼板门窗梯,剖面,全模型, 出图)---rhino,revit

表现(排版,表现图,文本)---rhino, su,adobe 系列

所以,每一步都有rhino,这下你知道犀牛的重要性了吧?还不好好学?

下面干货来了,rhino建建筑全模技巧要诀:

一:rhino就是加强版的cad

前期的地形cad导入rhino进行清理场地 图层排布 效率非常高 因为rhino有强大的图层管理能力和选取能力


而且还可以从google上利用插件把地形给搞下来, 用指令: _Contour 来生成等高线之类的东西,真的是非常方便。


下面就是基本清理好的场地


像总平平面这些也是都可以用rhino手工撸,跟cad一样一样的。而且更快更优。


二:结合gh 分析好用 逼格也不低

做完基本的场地,如果你要用rhino来做一做前期分析,那简直是再方便不过了。因为cad的数据,地形的数据都在rhino里了。如果熟悉grasshopper可以分分钟出一个比较理性的分析结果。如果你会代码,会爬数据,那恭喜你,分析结果又可以更上一层楼。

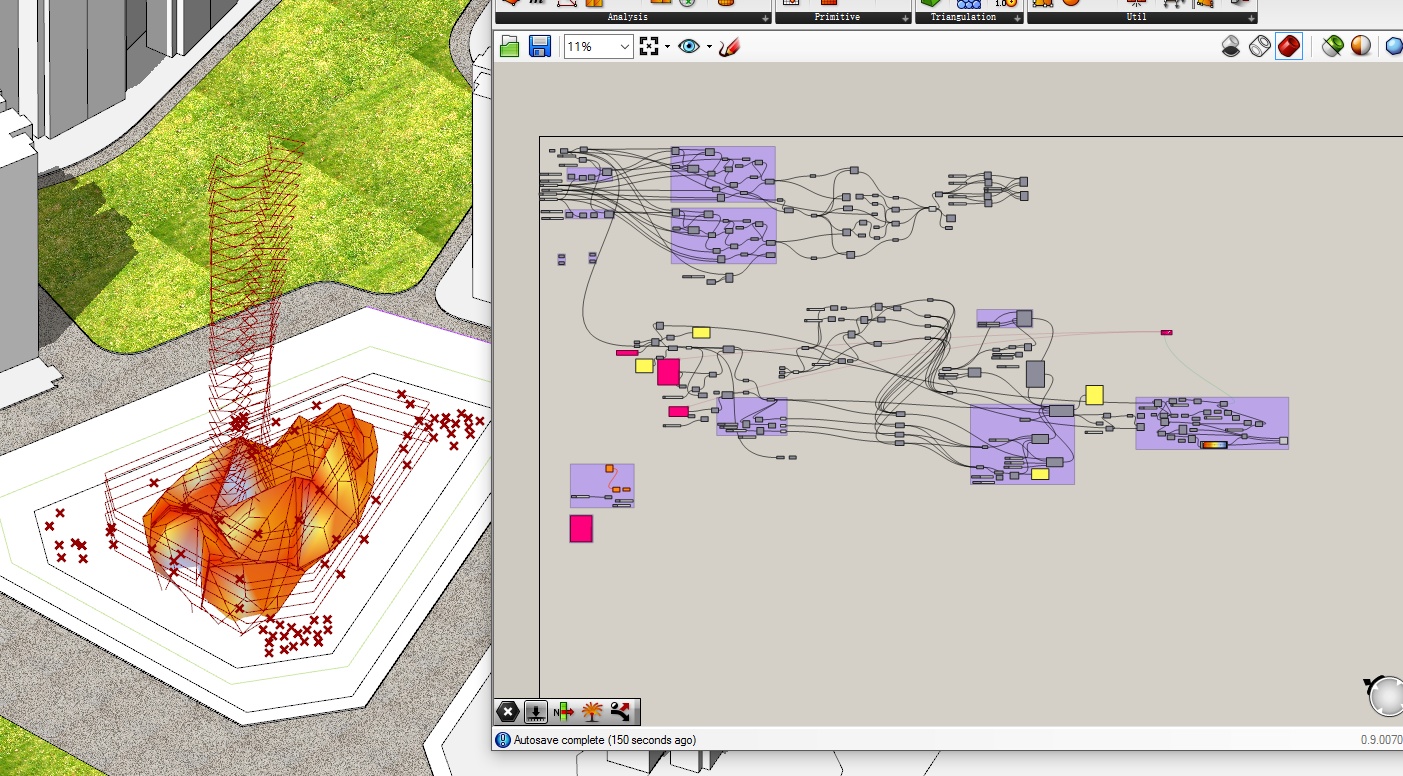

结合地形和人流(人流量是结合区位YY+少量照片)利用gh kangaroo和遗传算法,使人分布最广的商业点安排。

而且分析出结果以后,如果懒癌发作,不想过多的后期处理,想直接上板,print就好了,简直不能更方便!


这是导出图片后大致的效果,答主觉得直接打印的效果不必su差


三:rhino结合gh可以做方案的探讨 ,快速准确调整得到结果

很多人觉得rhino的体块推敲速度慢,其实只是没有习惯它的操作.

下面以实例来说明:

对于基本形体的一些平面和形体的探讨


最终为了结构的合理性,可实施性得保证选择了一个形体做结构研究。

结构研究这一步就是gh大显身手的时候了,因为只要你以你的逻辑将结构模型和体块模型做出来就可以得到直观的反馈,这比cad的“感觉成立“要准确,比其它方式做模型研究要有效率,因为你可以对结构进行实时监测和修改并与老师讨论,从这个方面来讲是绝对必要且有效率的,这很大程度呈现了方案的合理性,答主觉得我很难相信二维的图纸。这种东西必须完全对上,空间合理,才能有底气。


四:和bim软件对接,再深化处理

对于小型一点的作业或者项目,其实rhino完全有能力从头到尾处理好,包括到门窗楼梯等等的绘制出图,就比如前面品索教育分享的犀牛建筑建模教程,相信大家还有印象吧!

综合体并不是完全规则的,办公楼每层都有微小偏转,而且门窗墙体等等构件数量巨大,完全交给rhino这个cad软件是效率是比较低的。所以,可以利用grasshopper的 humingbird和gerevit和各种文件格式完成了痛苦的rhino和revit对接。

下面是基于gh的数据和rhino模型在revit中重建的模型(表皮是最后导入rhino做的)

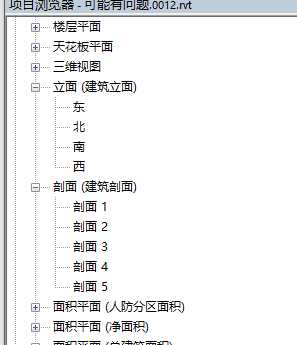

有了这东西 平立剖就可以比较方便的导出了


它自动导出的图很难达到建筑学生所需求的标准(line weight之类的)把这些图纸重新在rhino里进行了加工。(再说一次,rhino处理技术图纸真的很爽)


而且这个时候你就可以把rvt的模型重新导回rhino,方便调整全模型并添加表现元素,而且一些rhino容易做的工作就交给rhino,比如幕墙表皮。

这样,你就能得到一个梁柱板楼梯要什么有什么的全模型了(至少基本建筑构件是全的)
