如何用犀牛产品建模?犀牛音响建模步骤图文教程

你知道么?现今你使用的产品几乎都可以用犀牛软件建模出来,产品设计师的创意展现都是通过电脑制图,Rhino建模来展现。你一定想知道那些高大上的产品是如何建立模型的吧?尤其是工业设计师新人,那么下面品索教育就为大家带来犀牛音响建模步骤图文教程,完整的流程,图文步骤让知晓如何用犀牛产品建模及步骤。

犀牛音响建模步骤图文教程,这里给出的实例教程是关于索尼音箱建模的实战教程,总共十三个步骤教你如何打造一个数码音响外观造型。

第一步:导入背景图

使用导入背景图命令将视图导入,确定尺寸对齐参考图。

(导入背景图时尽量将图对齐,方便建模)


第二步:分析造型、画线

分析造型:模型适合使用旋转成型来生成大面。绘制出侧面造型线


第三步:旋转成形,做出大面


第四步:细节雕刻

分模线的构建,在分模线的位置画线挤出面

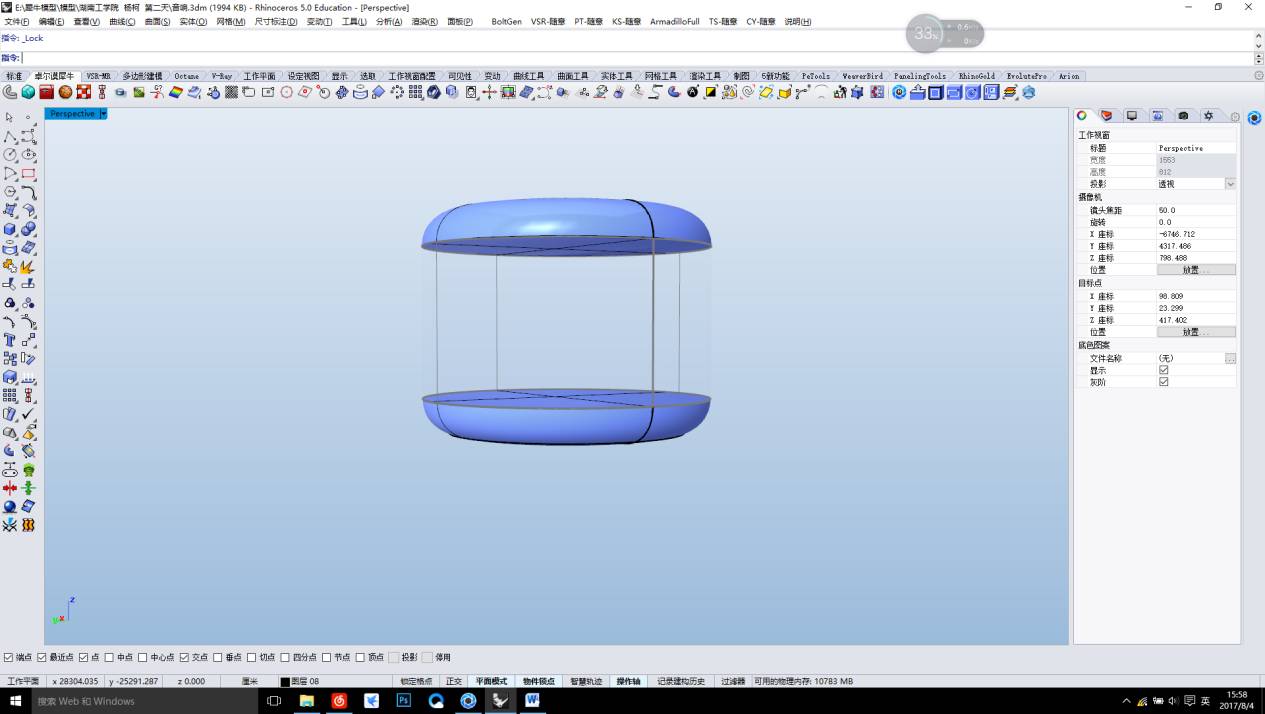

第五步:布尔分割

将大面分成四个实体


第六步:给每个实体相交的边缘分别倒角做出分模线效果


第七步:抽壳

给每一部分的曲面偏移薄壳


第八步:顶部细节描绘

根据顶视图的造型刻画细节

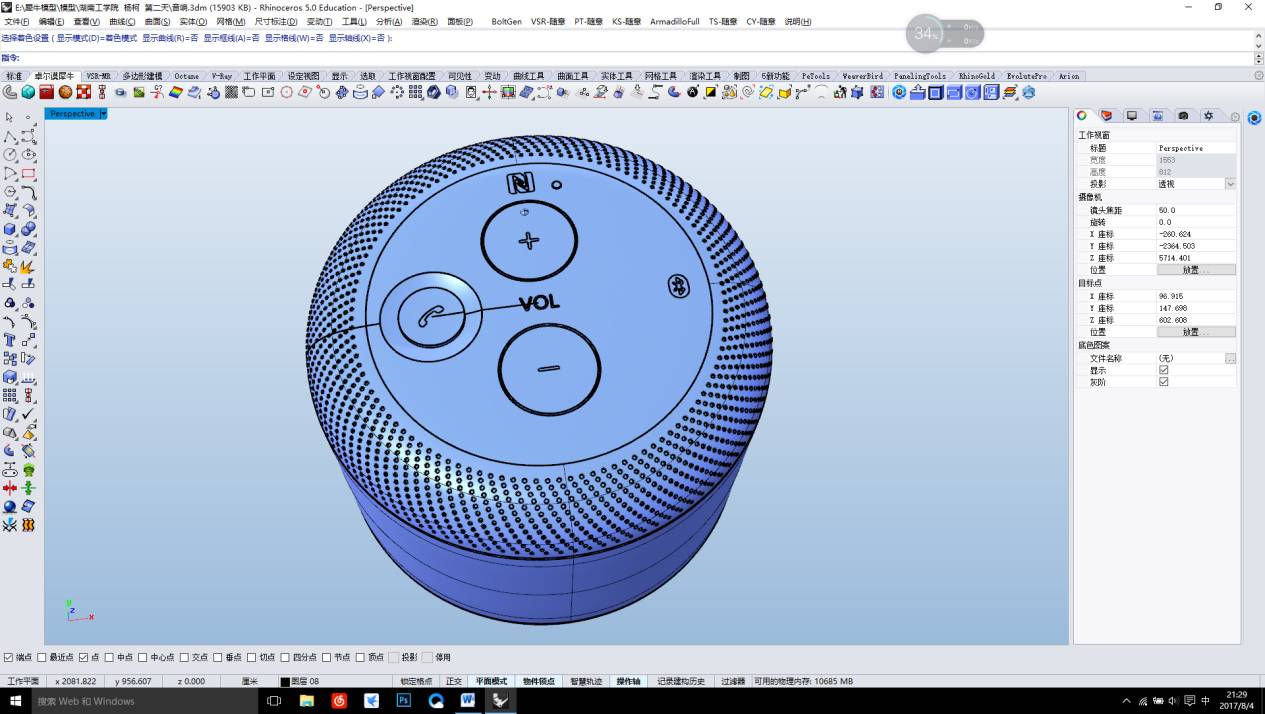

第九步:音响孔的处理

在侧视图或顶视图画出音响孔的一条排列曲线

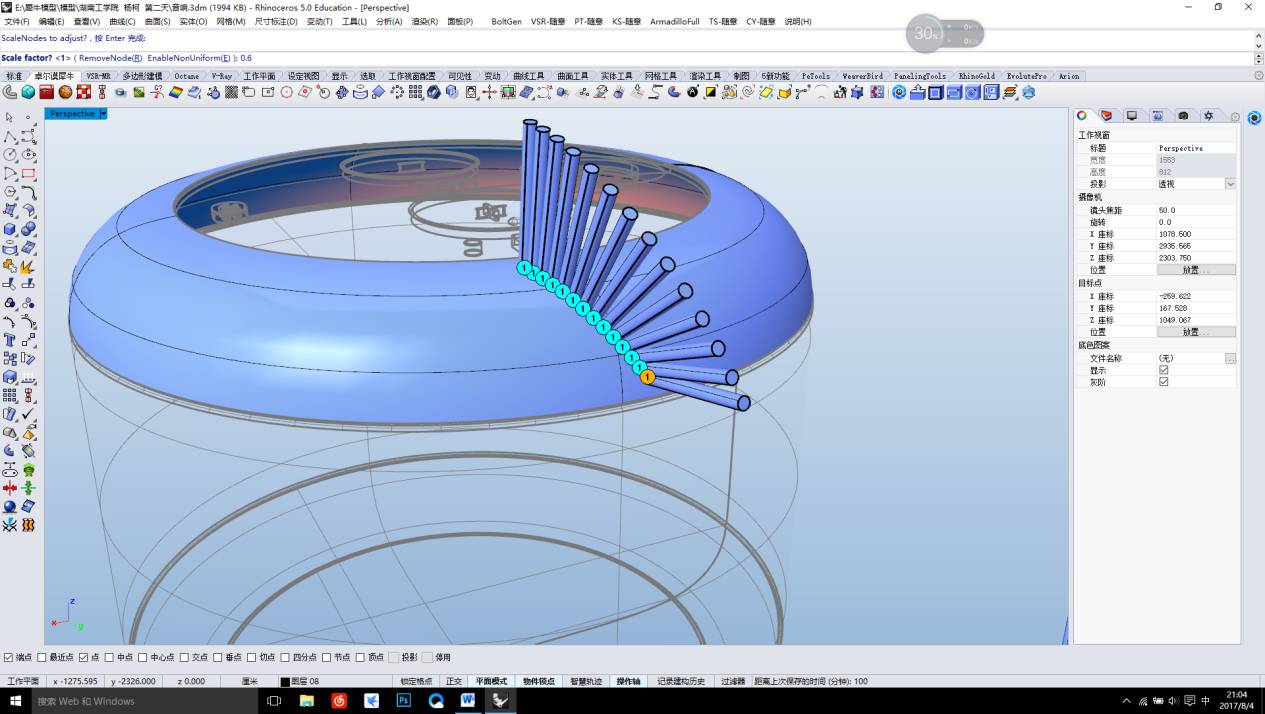

第十步:运用特殊阵列将圆柱阵列在曲线上

注意控制阵列数量及圆柱直径大小


第十一步:完成一条线上的圆柱阵列之后再将圆柱环形阵列至整个曲面


第十二步:用阵列的圆柱与音响孔所在实体进行布尔差集运算

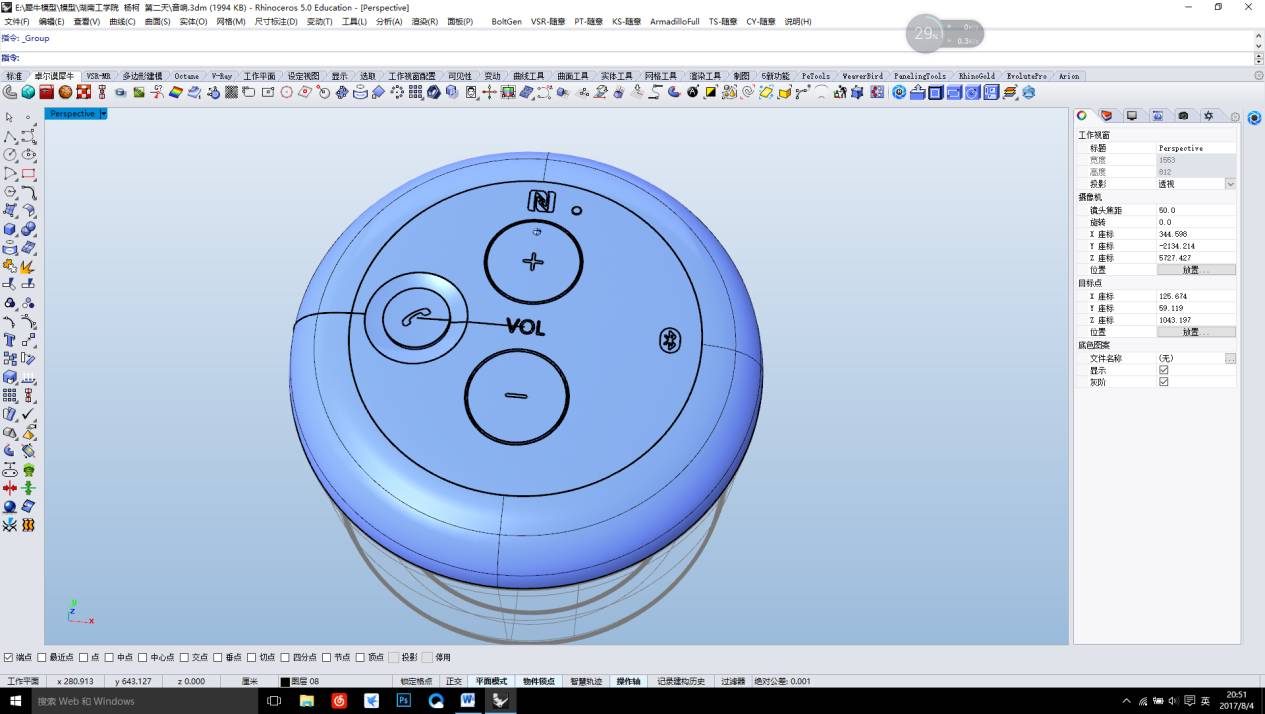

第十三步:主体LOGO表现

在前视图将LOGO描出,挤出实体,再与主体进行布尔分割运算


很多产品设计师新人在刚开始设计的时候有很好的创意,但是很多时候可能就不知道怎样下手去建模,没有清晰的思路,所以犀牛一定要学好哦。很多人在学完犀牛后一拿到产品走上来就用曲线曲面工具,画线扫描来绘制产品外形,其实这是不正确的建模思路,我们建模要从最简单的方法学起,拿到一个产品首先要分析,我用什么方法建模最快最准确,为后期倒角带来方便,切记哦!
