产品怎么建模?犀牛产品建模流程和实例产品分析教程

对于很多工业设计专业毕业的学生,以及产品设计初学者来说,产品的建模一直不是一件简单的事情,很多初学者要不不会建模,要不建出来错误的产品模型,偏差十万八千里,为什么会造成这样的原因呢?对于犀牛软件的工具不熟悉是一方面,更重要的是对于产品不善于分析,没有找到正确的建模方法,也就是我们常常所说的要有一个好的建模思路。下面品索教育以犀牛产品建模流程的四个步骤以及一个实例的产品建模分析教程为大家解读产品到底要怎么建模型。

犀牛产品建模流程,总共四个步骤:

1、建模前分析——拿到设计方案(草图)后,我们应该先去仔细观察草图,了解所要建模产品的形态结构,分析它由哪些块面组成,如果所建物体是复杂的组合物体,我们应该怎么样去拆开分析这个组合整体,在没有完全理解物体的情况下不宜草率下手建模,正所谓磨刀不误砍柴工。这一步,我习惯称它为--建模前分析!

2、建模的物体进行画线:在完成上一步的建模分析后,接下来我们对要建模的物体进行画线,这时,我们还要分析哪些线我们要画,该画,哪些是多余的,不该画的,同时,画线应该注意线条的走向,因为你画的每一根线都影响着你将要建立的模型,所以说画线是一个严谨加耐心的过程,只有把线画好了,才能更好的表现你的设计意图,产品才会更美观!

3、组合成主体形态:把线画好了,我们将要做它的主体形态,也就是说根据线来做产品的面--体,最后将它们组合成主体形态,如果是综合性的模型,线、面一定要分好图层,清晰的分层对建非常的有帮助,所以,我们要学会划分图层(相同物件材质或一个单一零件可以作一个图层),这个阶段,建模不要急忙的去进行倒角处理或打孔这样的后期工作,以免修改时来带不便!

4、修正做细节,做最后完善处理,包括倒角等,当然,比如倒角也有倒角的原则(比如先大后小),所以在整个建模过程中,不同的步骤当中,还有不同的技巧点,这个需要我们多练习,在解决问题中去总结经验。

注意事项:

我们在建模过程中也要形成一些良好的习惯,比如及时保存等。要想学好犀牛,成为犀牛高手,首先要做到这么几点,一是建模要有整体思想和实体概念。二是建模要建完整,不能建不下去就放弃。三是建模要有质量,该倒角的部分一定要倒角,只有不断摸索和要求自己你才有进步。

下面我们以实例来看看犀牛产品建模有什么样的技巧:

拿到一个产品不能盲目的去画线建面,首先要分析,你建的这个产品是属于曲面造型比较复杂的还是运用几何体造型比较多的产品。曲面造型比较复杂的产品要记住这三个要领,第一曲面造型工具,第二曲面修改工具。第三构建分模线和形体结构线。拿到一个曲面模型立刻就要想到曲面的生成工具。所以一定要记住,产品形体分析一定要结合自己的工具库来分析,什么是工具库,在之前我们也说过类似的问题,在建模的过程中你会发现每一位玩犀牛的人都有着自己的建模思路,原因是什么,是因为他们都有着自己造型工具库,这些工具已经深深刻在自己大脑里了,一个曲面它可以用网格也可以用双轨等,也许他对网格这个工具并不了解,双轨这个工具他使用的比较多,所以它使用双轨。

我们来实例分析(几何体造型分析):

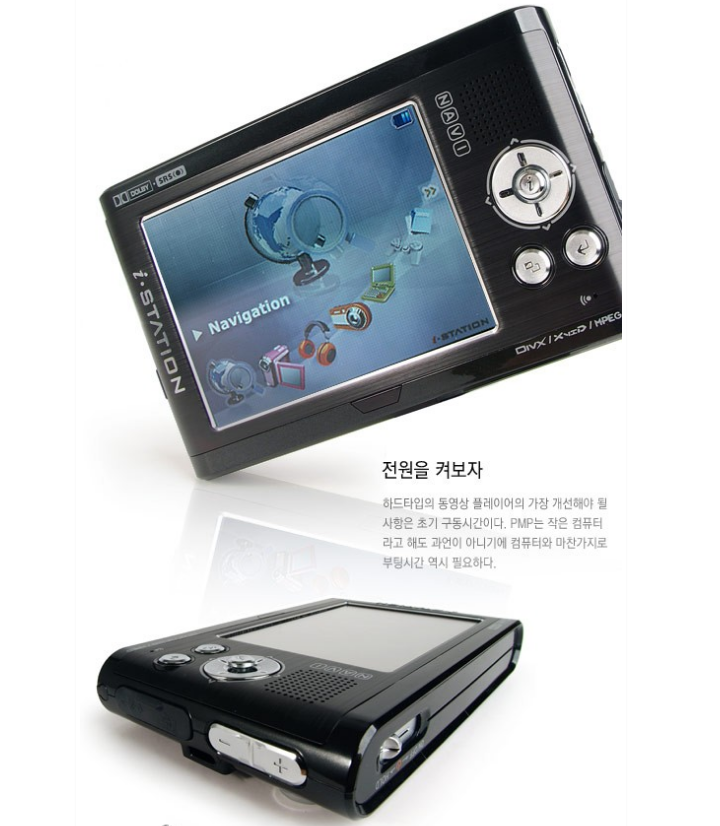

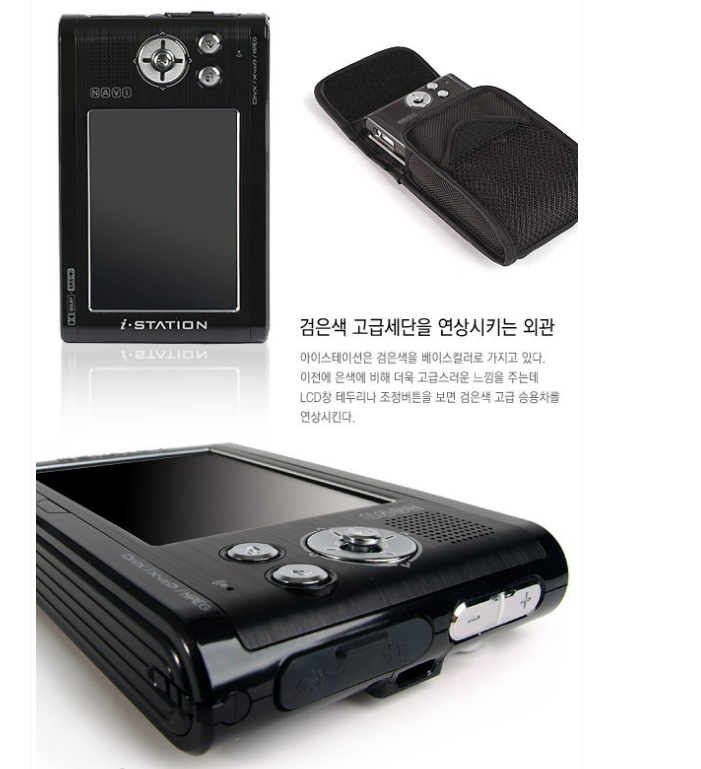

上面这个产品比较简单,几何体造型比较丰富,细节相对校多。那么如何分析呢?

1、整体形态出发,找出产品分模线,不要管细节。如图1


2、体块划分,这点非常重要,以分模线来划分体块,先划分相对独立的分模线体块,和后期细节按钮处理有直接关系的体块分模线占时不要划分,以免导致后期问题很多。如图2

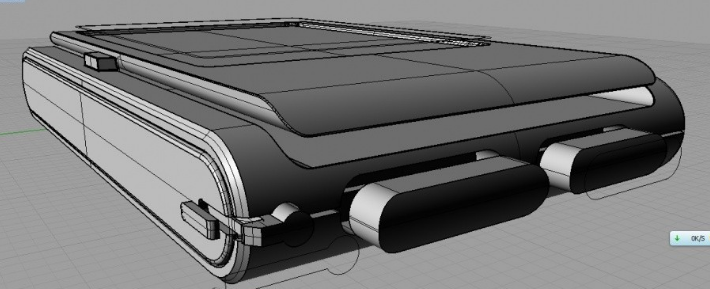

观察形体,屏幕分模线和主体分模线相对独立,和后期需要处理的细节并没有多大关系,可以先分。然而这条分模线就不能立刻分模,如图3


它和细节(按钮或开关)有着直接的关系,所以在后期细节处理好后在进行分模。整体进行圆角处理,这是重点中的重点,大家一定要切记。

3、接着处理分模线和细节处理,如图(分模线体块图)

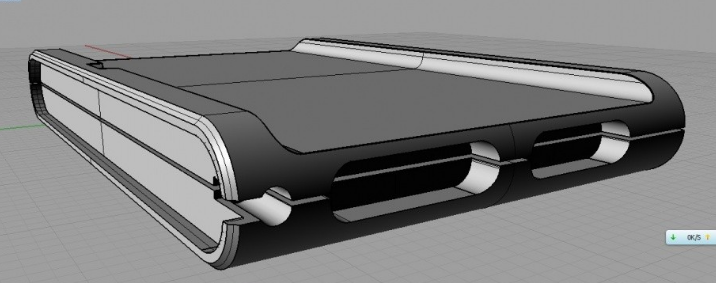

分模线涉及到一些细节,我是先将细节模线开出来,再处理上下体块的分模线。

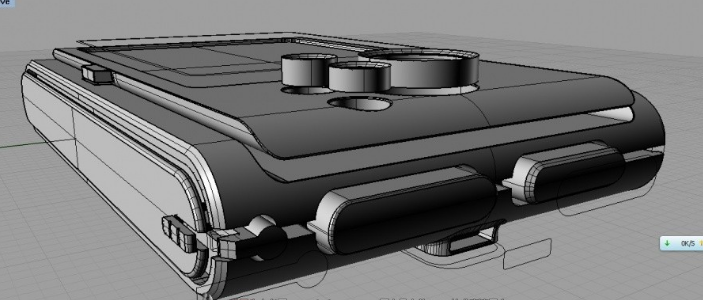

接着完善它,这时会发现,整个体块清楚不少,模型体块比较完整。如图

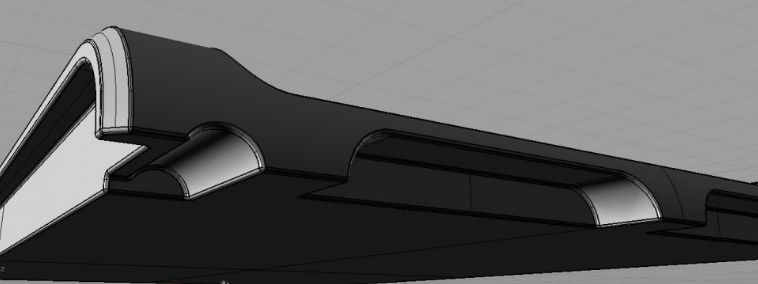

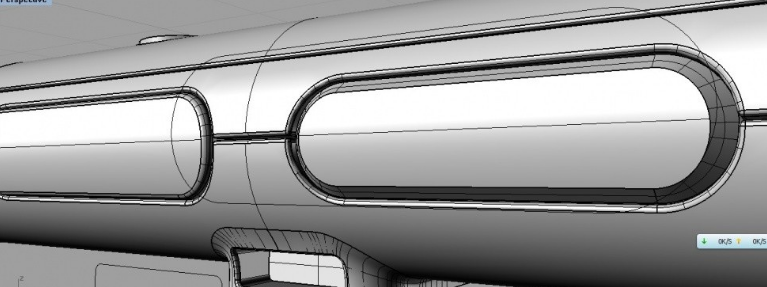

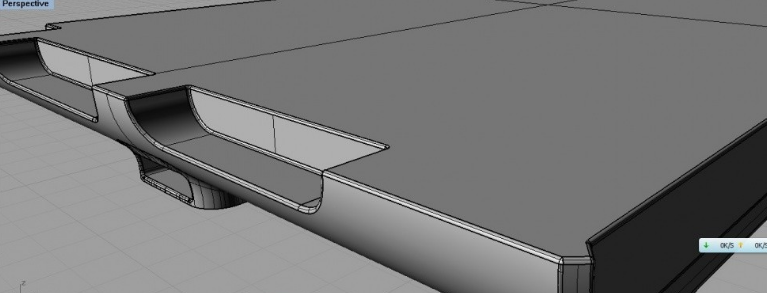

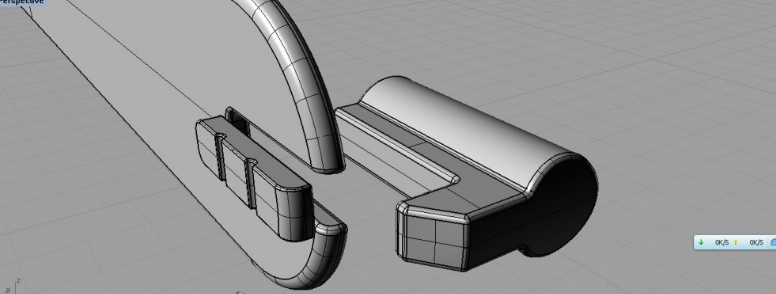

4、对模型整体圆角处理,体块划分开了,每部分都是实体,这时候圆角处理相对轻松多了,有很多人在处理圆角的过程中不太重视,导致很多地方无法处理圆角。这时候你就要有整体思想了。如图圆角处理

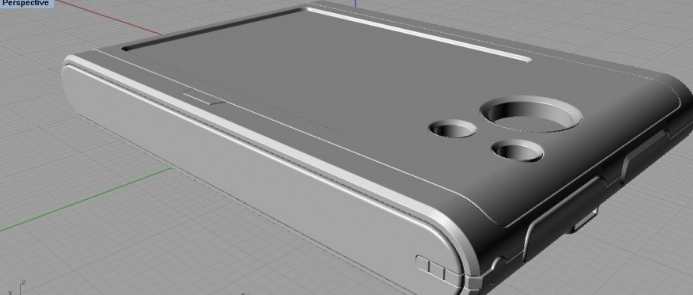

5.剩下的一些细节比较简单,都是一些形体的组合与切割(按钮、开关等),在这里我就不继续完善了,建模的整体性很重要。形体的分析重点在与体块的划分和分模线的绘制。这是几何体造型的一些重要形体分析方法,希望对你们有帮助。这个模型复杂曲面造型几乎是零。
