犀牛建筑基础教程,莫比乌斯环建模实例教程

莫比乌斯环是把一根纸条扭转180°后,两头再粘接起来做成的纸带圈,具有魔术般的性质。这样的纸环只有一个面,一只小虫可以爬遍整个曲面而不必跨过它的边缘。下面品索教育以莫比乌斯环建模实例教程来讲解犀牛建筑建模上的技巧和方法,第一个是SketchUp建模实例教程,后面两个是犀牛莫比乌斯环建模实例教程,大家可以对比一下看看有什么差异和技巧方面的因素。

SketchUp建模实例教程:

最直接的纯SU的方法,选线,旋转,达到了不错的效果。

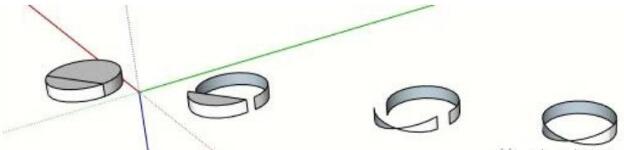

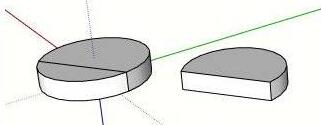

第一步:切分


第二步:旋转

选择该边线使用旋转命令180度旋转,然后柔化删去多余面。



犀牛莫比乌斯环建模实例教程一:

效果图:


步骤1、先绘制一根基准线,长度120

步骤2、画一个矩形,将中心点对准直线一端

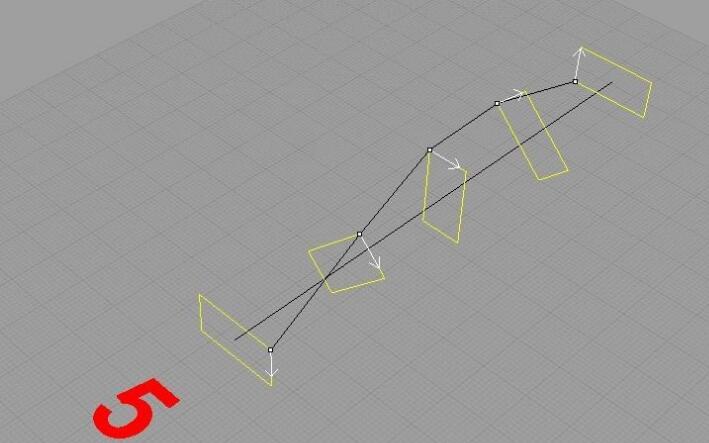

步骤3、使用沿曲线列阵arraycrv命令(图标),沿着直线列阵5个矩形

步骤4、将后面四个矩形沿着中心点旋转,使最后一个矩形和第一个矩形相差180°


步骤5、使用loft放样命令,在过程中调整接缝点,使接缝曲线经过矩形的相对点不变,这样接缝曲线效果就是围绕基准线旋转180°

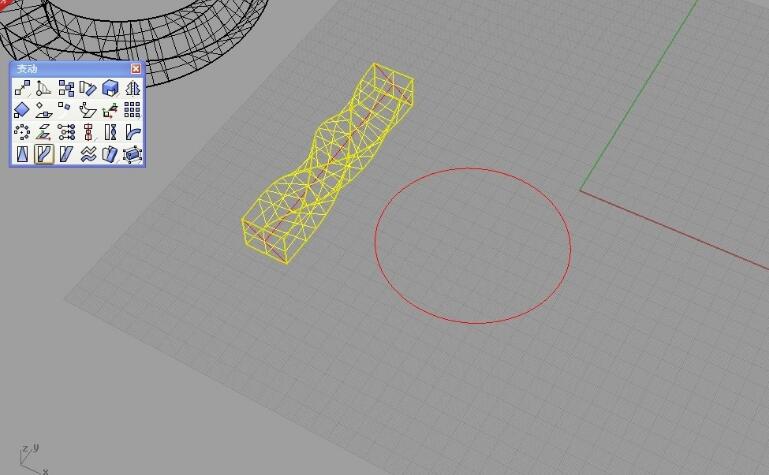

步骤6、左边的形体是步骤5放样的结果,然后绘制一个周长和基准线相等的圆,这里只能近似相等,半径为19.1的圆的周长近似等于120,然后使用沿曲线流动Flow命令(图标),分别选择需要流动的物体(左边放样得到的形体),基准线(步骤1画的120长度的直线),目标曲线(圆),最后就得到了莫比乌斯环。


犀牛莫比乌斯环建模实例教程二:

第一步:创建长方体

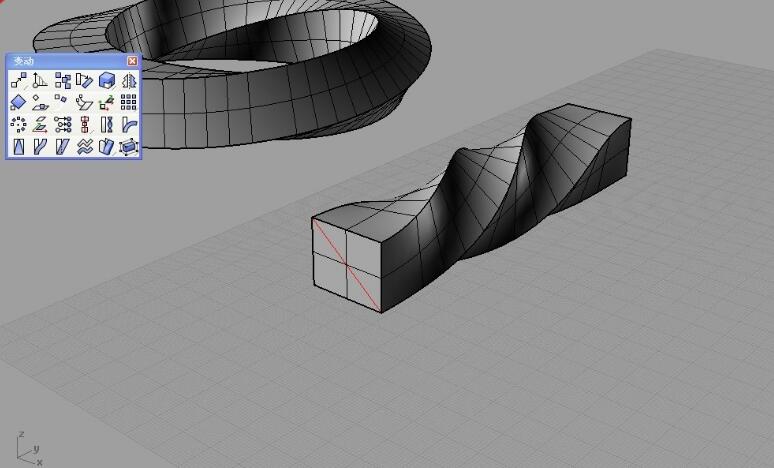

第二步:扭转180(用对角线确定中心点)


注意点,长条 扭转的时候要沿 两个侧面中心点(对角线交点) 作轴

第三步:再画一个环   用曲线流动  点选中心线  再点圆环

第三步:再画一个环 用曲线流动 点选中心线 再点圆环.jpg

第四步:效果完成
