珠宝设计师必看,最全犀牛珠宝设计插件介绍

前面我们已经介绍过不少用犀牛对珠宝进行建模的教程,使用犀牛可以很方便的展现珠宝设计师的创意,不过下面我们通过另一方面展现犀牛在珠宝设计建模方面的强大功能,那就是犀牛珠宝设计插件。下面品索教育为大家带来最全的犀牛珠宝设计插件的介绍,总共有八款犀牛珠宝设计插件,尤其适合珠宝设计新人,欢迎关注收藏哦!

基于犀牛平台的珠宝设计插件发展很快,犀牛具有强大的建模能力,良好的开放性和通用性,除了Nurbs之外,它还拥有 T-Splines(有机体建模插件)、Grasshopper(参数化建模插件)和RhinoART(浮雕建模插件),这些第三方建模工具大大丰富了犀牛的建模方法,使得各种珠宝插件如虎添翼。

珠宝设计软件主要分两类,一类是基于犀牛(Rhino)平台的插件,还有一类是独立的cad软件,此外还有一些辅助工具。这里我们主要介绍与犀牛(Rhino)有关的珠宝设计插件,包括犀牛(Rhino)专业珠宝设计插件以及犀牛(Rhino)辅助建模插件两大类。

一、犀牛(Rhino)专业珠宝设计插件主要有:

(1)Gemvision Matrix:强大的专业珠宝设计插件,在参数化控制、修改、编辑和综合能力方面具有优势明显。Gemvision Matrix是一款强大的珠宝设计软件,在参数化控制、修改、编辑以及综合能力方面有着比较大的优势,是珠宝设计师们的第一选择。

(1)Gemvision Matrix.jpg

(2)TDM RhinoGold:来自西班牙的珠宝设计插件。这是一个功能全面的综合珠宝设计插件,从建模、排石、镶口、项链、戒圈到浮雕等设计工具一应俱全。RhinoGold使珠宝设计师和制造商快速精确地充分修改和制造珠宝,保留直观的介面,既简化又减少了学习时间。由于使用了Fleximetrical技术,现在变得更加简便,快捷和强大。RhinoGold于Rhino的基础功能上建立增加珠宝业专用工具以提升生产效率及自动化重复任务。

(2)TDM RhinoGold.jpg

(3)Rhinojewel(Techgem):曾经的Techgem让人印象深刻,2010年改为Rhinojewel 5.0之后,就少有升级了,可能已经停止开发。Rhinojewel 让 Rhinoceros 拥有针对珠宝设计专业使用的工具集,包括: Metal Tools、Gem Tools、Bonus Modeling Tools 及 ENLIGHTENED 的相关工具 – Swarovski Elements。Rhinojewel 除了用到 Rhino 本身的指令以外,也改善了某些指令对珠宝设计使用的功能。


(4)Smart3d:来自意大利的珠宝设计插件。优势是自动排石和蜂巢底孔的生成非常便捷。它能无需人工干预地从简单连续影像中生成最逼真的实景真三维场景模型,具有高效、快捷、智能的特点,Smart3D能接受各种硬件采集的各种原始数据,并通过模拟系统对该产品进行相应的数据处理,依靠其超高技术的建模功能为用户创建高质量的三维模型,对于产品的分析非常有帮助。

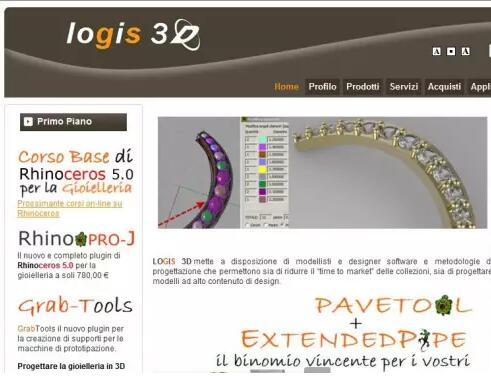

(5)Logis3d Pavetool:这也是来自意大利软件的珠宝设计插件,使用与Smart3D类似的操作思路和技术。拥有强大的自动排石功能,并具有快速生成蜂巢底孔的能力。Pavetool是RhinoPro-J的新插件,用于专业的宝石多重曲面虚拟镶嵌。作为一款Rhinoceros 5.0 (64 位)专业的3D宝石镶嵌插件,为珠宝设计师提供了广泛的编辑工具。利用双曲率镶嵌的多重曲面,使用不同克拉的相同的宝石的设计图展示,使用美丽的几何图形孔让设计更加时尚。

(5)Logis3d Pavetool.jpg

二、犀牛(Rhino)辅助建模插件主要有:

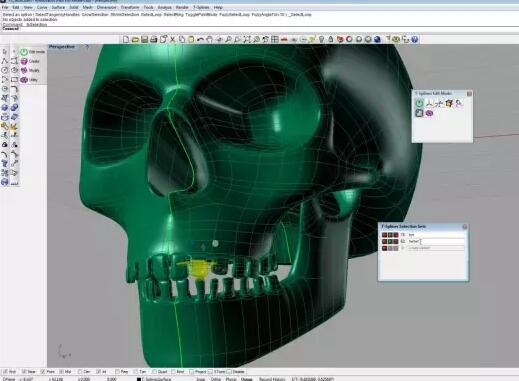

(1)T-Spline:基于多边形的建模利器。主要用于生物、动物等有机体建模。它结合了Nurbs和细分表面建模技术的特点,虽然和Nurbs很相似,不过它极大地减少了模型表面上的控制点数目,可以进行局部细分和合并两个Nurbs面片等操作.使你的建模操作速度和渲染速度都得到提升。

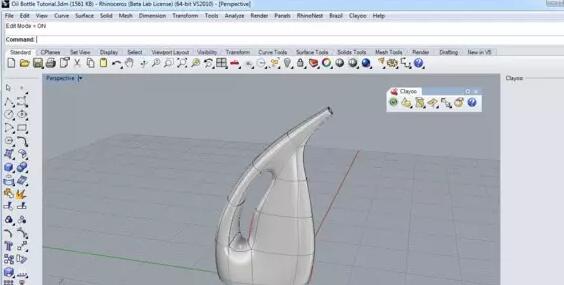

(2)Clayoo:由西班牙TDM公司开发的多边形建模工具。Rhino5平台上的多边形造型插件 Clayoo, 可以在Rhino5 内自由的创建任何的自由造型(类似其他的多边形插件一样, 比如 T-Splines)


(3)Grasshopper:超级强大的参数化建模插件。与传统建模工具相比,GH的最大的特点是可以向计算机下达更加高级复杂的逻辑建模指令,使计算机根据拟定的算法自动生成模型结果。通过编写建模逻辑算法,机械性的重复操作可被计算机的循环运算取代;同时设计师可以向设计模型植入更加丰富的生成逻辑。无论在建模速度还是在水平上照传统工作模式相比,都有较大幅度的提升。
