犀牛梦露大厦建模图文教程,犀牛建筑建模技巧

学建筑的,有几个不知道犀牛呢?犀牛不仅能建模,还能出平立剖面分析图,体块分析图,爆炸分析图,景观分析图。犀牛的建模是非常自由的,通过点线面能产生许多十分有趣的形体。比如说下面这个犀牛建筑建模运用犀牛软件,快速解析梦露大厦这种旋转塔式的高层建筑形体。

第一步:任意画出一条封闭的曲线,生成一个面。


第二步、使用旋转阵列。阵列角度为360度,项目数25,z轴偏移150。

预览图如下:


第三步:确定参数后,得出结果。


第四步:曲面偏移150。


第五步:确认生成。


第六步:在gh中生成的模型,但是使用的是相同的建模逻辑。同样的,梦露大厦也是使用的相同的建模逻辑。

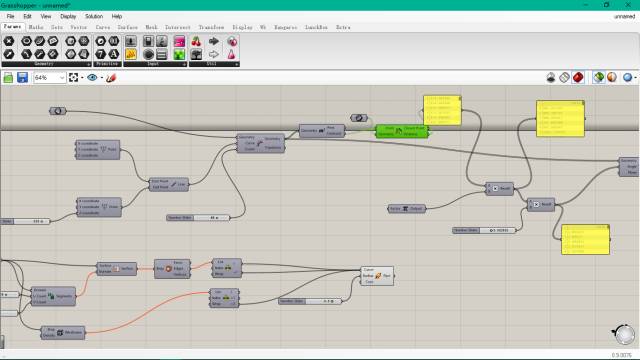

第七步:上图在GH(GrassHopper)中的“电池图”。


白模效果:


我们都知道建筑模型当中,尤其是规则建筑,重复构建是非常多的,比如梁,柱墙,门窗等等,在这方面,其实rhino是有优势的,毕竟有gh在,大批量的操作做起来就异常简单了。rhino是参数化软件,但是基本没什么bim属性,bim叫建筑信息模型,rhino建模有信息,但是没有建筑信息,所以rhino不是bim软件。而arq是bim软件的好处是可以通过arq无损导出导入其他bim软件,借用ifc或者fbx格式。
