CAD制图小技巧,通过shift键切换延伸与修剪命令


我们在CAD制图的时候,往往会利用一些小技巧,下面小编将为大家来介绍CAD制图小技巧之通过shift键切换延伸与修剪命令。通过shift键切换延伸与修剪命令,我们可以提高作图效率。

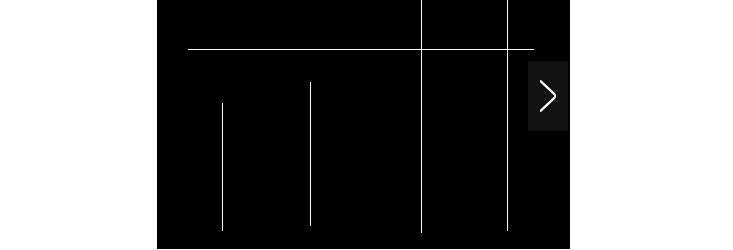

下面给大家做一个简单的示范,如下图所示:左边两条线需要延伸,右边两条线需要修剪,这时我们可以通过shift键来切换这两个命令,而不需要一个命令一个命令的输入。

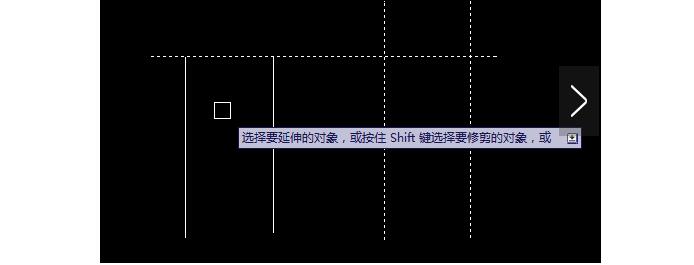

 输入延伸命令快捷键ex回车,选择需要延伸和修剪的线条及边界,回车,点选需要延伸的线条,如图:

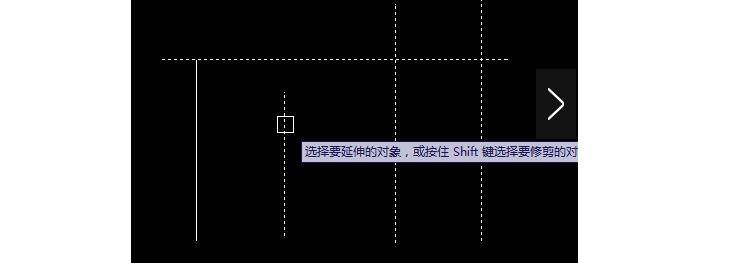

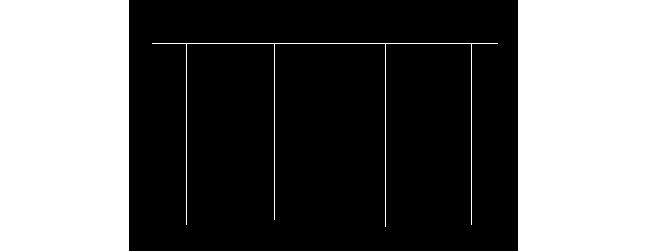

按住shift键不放,点选需要修剪的线条,如图: 完成以上图形的延伸与修剪。






希望大家能够更好地将之应用在实践中,这些CAD制图小技巧虽然简单,但是非常实用,大家阅读之后可以多多尝试然后学会这些CAD制图小技巧哦。
