CAD制图使用心得,常用命令与快捷键设置原则


CAD软件中有非常多的命令,如何才能掌握主要的一些命令,并且合理运用呢?在CAD制图中,要绘制或者编辑某一个图元,一般来说都有好几种方法,作为一个合格的cad-drawer,应该合理的运用最为恰当的方法。




先来看看CAD中的命令可以分为以下几类。


一类是绘图类,二类是编辑类,三类是设置类,四类是其它类,包括标注、视图等。下面一类一类分析。


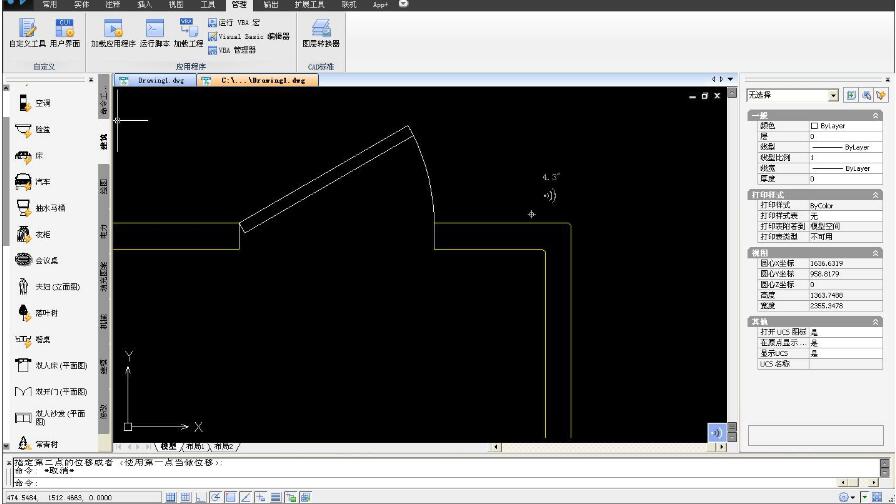

第一类,绘图类。


常用命令有: Line 直线 xline 构造线(用来画辅助线)


mline 双线(在画墙线时常用到,也可自己定义使用其它线型)


pline 多义线(大部分由线段组成的图元,能够定义为多义线的就定义为多义线,这样在选择时比较方便)


rectang 矩形(实际上就是四段围合的多义线)


arc 圆弧 circle 圆 hatch 填充(要注意填充图案的比例)


boundary 边界(在计算面积、填充等情况会用到)


block 定义块(需将准备用于定义块的所有图元放到0层,其它所有属性均改为bylayer)


insert 插入快(与-insert相比较,一个会调出对话框,一个不会)


第二类,编辑类。


常用命令有: Matchprop 特性匹配(相当于word中的格式刷,常用于将正在操作的图元刷成正确的图层)


Hatchedit 填充图案编辑(鼠标左键双击填充的图案即可)


Pedit 多义线编辑(也可用于将几段首尾相接的线段连接成多义线)


就绘图类和编辑类的命令再进行一些说明:


第一,一般来说,能用编辑命令完成绘制的,就不要用绘图命令完成。 CAD软件的使用过程中,虽然一直说是画图,但实际上大部分都是在编辑图。因为编辑图元可以大量减少绘制图元不准确的几率,并且可以在一定程度上提高效率。


第二,在使用绘图命令时,一定要设置捕捉,F3切换。


第三,在使用绘图和编辑命令时,一般都要采用正交模式,F8切换。


第四,以上罗列出来的绘图和编辑命令,作为一个cad-drawer,是必须精通并能熟练运用的,其它没有列出的绘图和编辑命令,应该了解,在适当的时候使用。


第三类,设置类。前面讲了很多,不再重复。


第四类,其它。这里面的内容又有很多,再分别描述。


快捷键的定义是保存在*cad.pgp文件中,AutoCAD 2004版(也可能是2002版)后改变了放置的目录,可在windows里面搜索得知。浩辰CAD或其他与AutoCAD兼容的软件也有快捷键文件,名字类似,例如icad.pgp。通常可以在菜单里直接编辑:工具》自定义》编辑程序参数。


快捷键是根据每个人的喜好而自由定义。但是为了方便操作,也不应随便设置,最好遵循以下原则:


一、不产生歧义,尽量不采用完全无关的字母。


二、根据各个命令的出现频率来定义快捷键。定义时,依次采用“1个字母—1个字母重复两遍—两个相邻或相近字母—其它”的原则。 对于常用命令,建议一定要采用快捷键。使用快捷键比用鼠标点取图标,或在菜单上选择命令要节约非常多的时间。一定要养成左手键盘,右手鼠标的习惯。而对于常用命令的定义,建议将平均每天出现5次以上的命令归结为常用命令。 如果根据这样的原则来定义快捷键,经过1-2天的练习,一定能提高不少的效率。
