proe建模思路实例教程,三防手机PROE建模思路解析

工业产品建模思路很重要,技术是前提,然而关键就在于建模方法,也就是建模思路,工业设计师的经验无疑就是体现在建模思路上,有好的建模思路,产品建模才能更高效,更加准确不出错。下面品索教育以proe软件为例,为大家分享proe建模思路实例教程,为你揭晓三防手机PROE建模思路,以实际案例来揭晓proe三防手机建模的思路是什么样的。

很多新人设计师刚拿到一款产品不知道如何下手,这是很正常的,尤其是看到效果图,因为细节实在是太多了,这个时候关键就在于建模思路了。其实,面对复查的外观设计模型并不要着急赶快建模,我们得先要理清建模思路,与外观设计师沟通好大面构造,然后才开始着手画图。要像抽丝剥茧一样,一层一层的去攻破,然后你会发现其实并不难。就跟建房子一样,先是划线,再是建地基,再是建框架,最后才是堆砖头一层一层往上建。

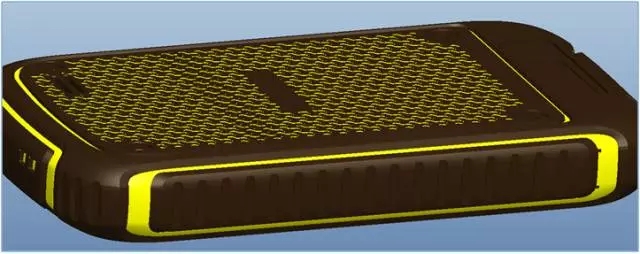

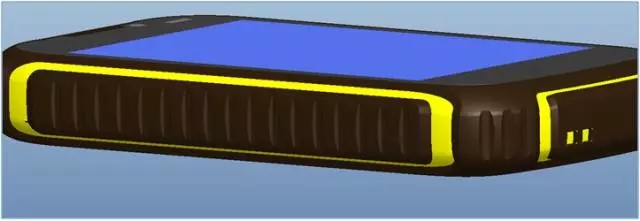

三防手机平面效果图与PROE效果图对比:



注:PROE截图有点误差,此处有纹路的地方会变成透明


三防手机PROE建模思路:

第一步:建模前大型面分析,我们先将繁琐的细节先屏蔽掉,看看大型是个什么样子,见下图效果:


A,通过上图,我们来看正面,你会发现左右2侧有很多齿纹,那么这个就是后续拆件以后我们再来做减切的细节。


B,再来看上下左右两侧有2条黄色的面,这个也是后续剥壳以后再做的细节。


C,最后再来看正面与侧面还有顶视图,你会发现其实是一个有规则可循的简单大型面,正面是个大平面然后与侧边做一圈包面,中间一个直伸面,背面又是一个大面与侧面包一圈的面,类似三明治三层大面。


这样一分析,是不是后续拆件思路都变得清晰了


第二步:PROE 里面绘制大型骨架面,那么大形面应该就是这样的,见下图效果:

大型面效果


大型面带曲线效果


第三步:拆件剥壳,当然也是大型面剥壳,(先做前后壳的大面,此处需要根据工艺说明上标注的拆件方式去做,这里只是做一个列子)所有细节后续再增加。


第四步:大型拆件完成后就是在这个基础上再做细节,比如,背面的纹路,正面2侧的齿纹,等等,哪些特征是凸起或者凹下等。



最后一步就是完善整体拆件的小零件部分,处理掉所有细节部分。



注意事项:

1.在复查造型产品上建模,一定要先做大体,再细节,千万不要盯住一个一个小特征细节单独做,这样会很累,而且再调整模型大型尺寸时太容易失败,一定要依附在大型面上做细节,好比穿衣服一样,一件一件往上加。

2.绘制完大型面阶段一定要跟外观设计师沟通好形体,否则后期拆完件,再来调整,很麻烦,前期准备要做足。

3.如果外观设计师只提供了手绘效果图,那么更需要跟外观设计师沟通好所有细节在PROE里面的表现是否符合,不能依靠自己单方面的理解去完成建模,否则就是无休止的修改。

4.外观建模最终定下来之前一定要评估好结构空间,否则后期想调整,哪怕只有0.1mm,这个可是一百分的经验之谈。

5.千万不要因为外观设计丑,不是你喜欢的,就消极怠工,不愿意沟通或者调整建模。俗话说:萝卜白菜,各有所爱,既然客户或领导看上了,那么就有它的市场价值,这并不是你我去左右的。我们的任务是把它完善的更漂亮,要在这个基础上给它加分,而不是减分。
