proe建模实例教程,鸟巢建模实战图文教程

在工业设计当中,无疑是proe占据着重要地位,尤其是结构设计,其参数化建模方式更加能够游刃有余,PROE的参数化建模是逻辑性很强,能够实现机械设计师们想要的模型效果。下面品索教育分享一篇初级proe建模实例教程,八个步骤教你打造鸟巢,比较基础的建模实战图文教程,相信能够带给新人设计师不少灵感。

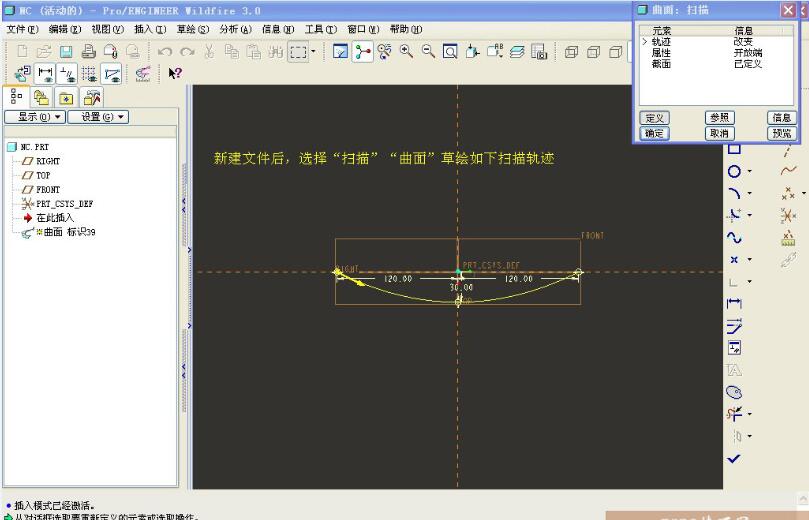

1、新建零件prat,扫描——曲面——草绘扫描轨迹,如图:

鸟巢建模实战图文教程

2、做出如下扫描轨迹,如图:

鸟巢建模实战图文教程

3、扫描出来的曲面如下图:

鸟巢建模实战图文教程

4、选择“right”基准面绘制两个椭圆的草绘,如图:

鸟巢建模实战图文教程

5、将上面草绘的椭圆投影到曲面上,再进行修剪,如图:

鸟巢建模实战图文教程

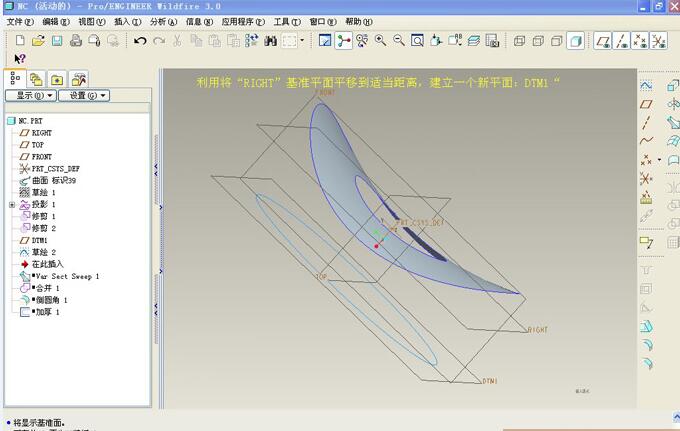

6、利用right基准平面平移到适当的位置,建一个基准面DTM1,如图:

鸟巢建模实战图文教程

7、在DTM1平面上,草绘一个椭圆,在利用这个椭圆曲线和上面曲面外沿的椭圆曲线为扫描轨迹做一个变截面扫描,如图:

鸟巢建模实战图文教程

8、将上述曲面加厚,隐藏投影曲线和草绘,得出以下如图:

鸟巢建模实战图文教程

以上就是鸟巢的简单建模方法,后期的工业设计建模肯定会更加复杂以及繁琐。其实建模要有构架思想,单个的模型也是这样,思路要清晰,要做一定的说明和特征标记,以便于更新图档的时候分析问题。
