CAD绘图命令之构造线教程


本文品索教育小编将为大家来介绍CAD绘图命令之构造线教程,下面所讲的是构造线命令,构造线学起来比较简单,也很快捷,构造线也可以称为参照线,是无限长度的线条。构造线的命令可以点击工具栏的命令按钮,也可以点击绘图,下拉有个构造线,也可以输入xl回车,XL是构造线的快捷键。

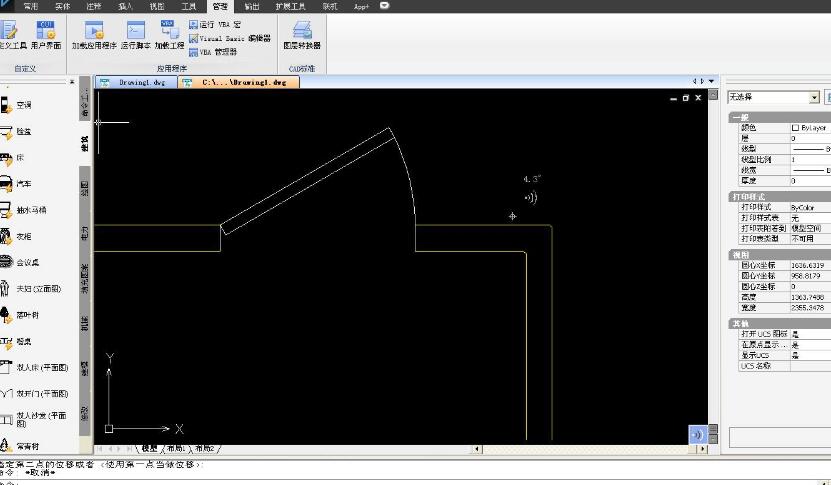

CAD绘图命令之构造线教程


1、点击构造线命令后,在绘图区点击一点确定构造线的位置,然后移动鼠标,构造线会变动位置,随便点击一点构造线确定。


2、构造线的画法有很多种,图示有水平画法,有垂直画法,有角度画法,平分画法,偏移画法。


首先水平画法,就是点击构造线命令,输入H回车,这时鼠标在绘图区点击,就是一个水平的构造线,可以连续点击形成多个水平构造线,按ESC键退出命令。


垂直画法,方法和水平一样,点击命令,输入V回车,画出的就是垂直构造线。


角度画法,点击构造线命令,输入A回车,比如角度是30度,输入30回车,在绘图区点击得到30度的构造线。


下面说的是二等分,二等分可以理解为是角平分线,比如我图示一个65度的角,我要画角平分线,那么步骤是:


点击构造线命令,输入B回车,点击顶点,点击起点,点端点,按ESC键退出命令,得到角平分线。


顶点图示标出,起点是第一条边上的任意一点,端点是另一条边上的任意一点。


偏移画法,就是图上一条线段,我想画一个构造线和这个线段距离是20的,那么步骤是:


点击命令,输入O回车,输入20回车,点击线段,在线段下方点击一点得到构造线,按ESC键退出命令。


以上便是CAD绘图命令之构造线教程解说,希望对你们有帮助,祝您学习愉快!如果你对CAD学习有所兴趣的话,大家可以去我们品索教育的CAD课程看一看,品索教育注意实践+学习的教育方法,相信一定能让你有一个完全不同于其他培训机构的全新学习体验。
