proe是一款三维建模专业软件,你可以应用它进行模型的建立,尤其是参数化模型的建立,在工业设计中的产品结构的模型建立都是使用到它。那么除开工业产品的模型,普通的产品它可以适用么?答案是肯定的,只要有正确的建模思路,都是可以应用它来进行建模的,比如说下面这篇proe建模实例教程,关于使用PROE足球建模的实例图文教程。

proe足球建模实例图文教程:

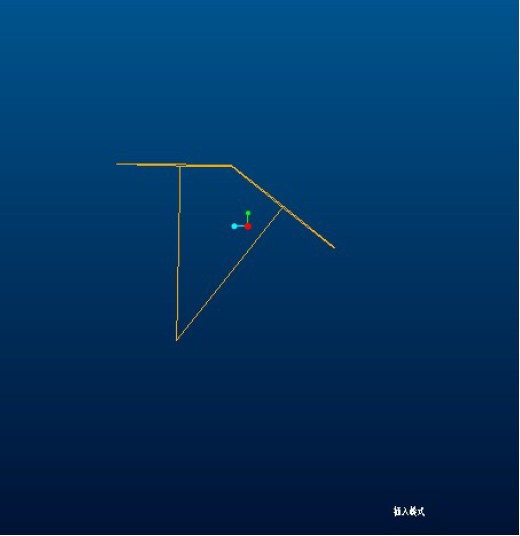

1、进入part模块,草绘,TOP草绘基准曲线,尺寸可以自己调试

PROE足球建模实例教程

草绘完成。如图

PROE足球建模实例教程

2、旋转曲面 旋转180度,如图

PROE足球建模实例教程

旋转完成后,如图

PROE足球建模实例教程

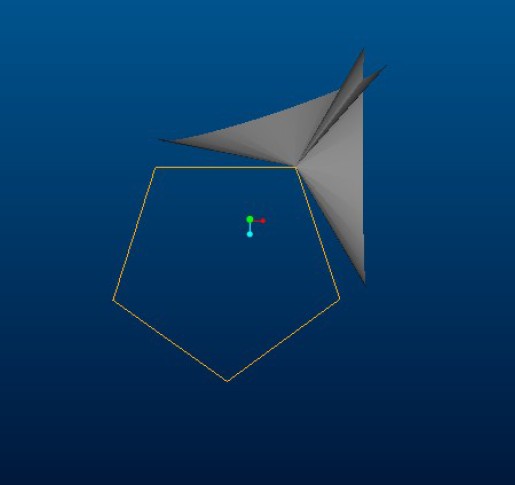

3、依照上面的旋转方法再做出一个那样的曲面,如图

PROE足球建模实例教程

4、刚才画出的2个曲面 用曲面求交 求出下图那根曲线,如图

PROE足球建模实例教程

5、穿过刚才求的曲线和TOP平面的曲线,求出DTM1基准平面,如图

PROE足球建模实例教程

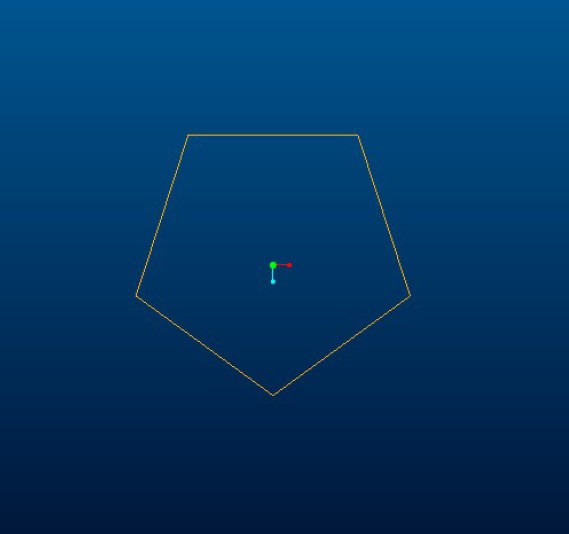

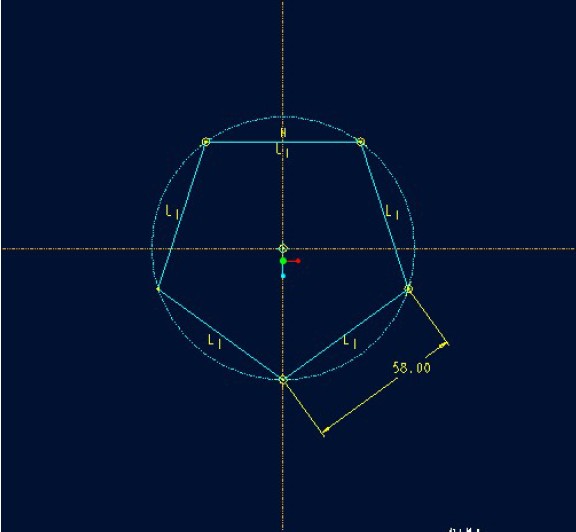

6、在DTM1平面上草绘出6边形的边。如图

PROE足球建模实例教程

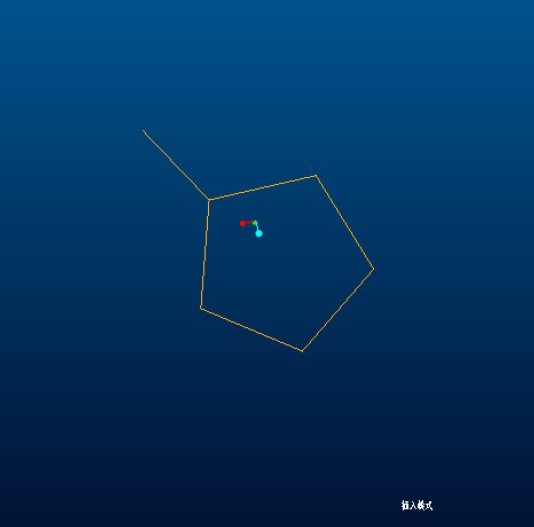

7、在曲线中间那个面上,绘出图下的2根曲线,后面用作旋转的2个轴,草绘曲线要垂直于先前画的曲线截面

PROE足球建模实例教程

8、曲面旋转出一个圆球

PROE足球建模实例教程

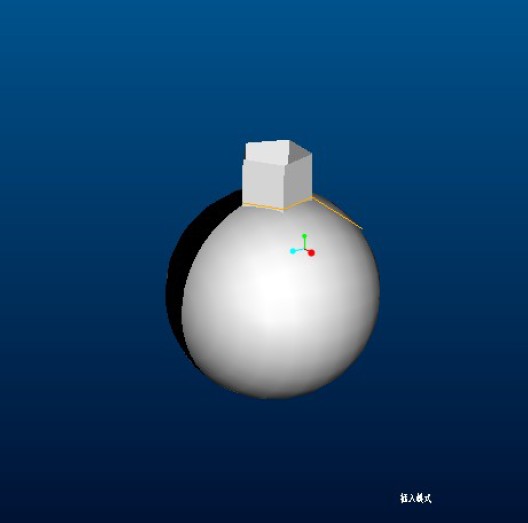

9、双侧拉伸,点TOP平面,刚才画的那个5边形曲线双侧拉伸

PROE足球建模实例教程

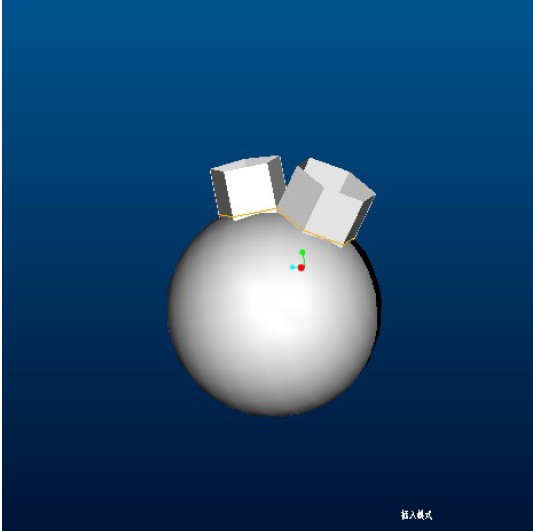

10、跟上面一样,点DTM1平面,复制刚才画的6边形曲线双侧拉伸

PROE足球建模实例教程

11、把圆球曲面复制一个,分别和刚才拉伸的2个曲面合并

PROE足球建模实例教程

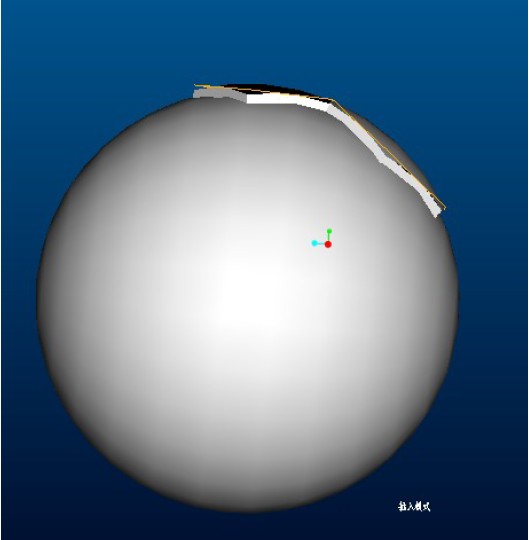

12、点插入模式,回到圆球曲面那里,把圆球曲面往里面偏距,我这个是偏距4

PROE足球建模实例教程

13、再把偏距过的圆球曲面复制一个,分别和刚才合并过的曲面再合并

PROE足球建模实例教程

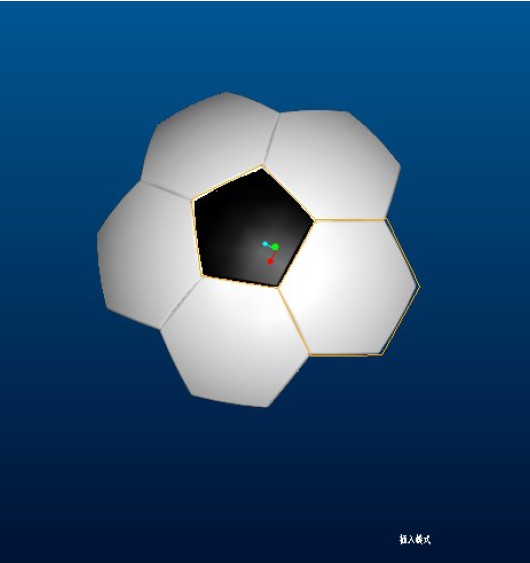

14、旋转6边形曲面,以垂直与5边形的那根曲线作为旋转轴,旋转72度,

然后阵列4个

PROE足球建模实例教程

15、旋转5边形曲面,以垂直6边形曲面那根曲线作为旋转轴,旋转120度

PROE足球建模实例教程

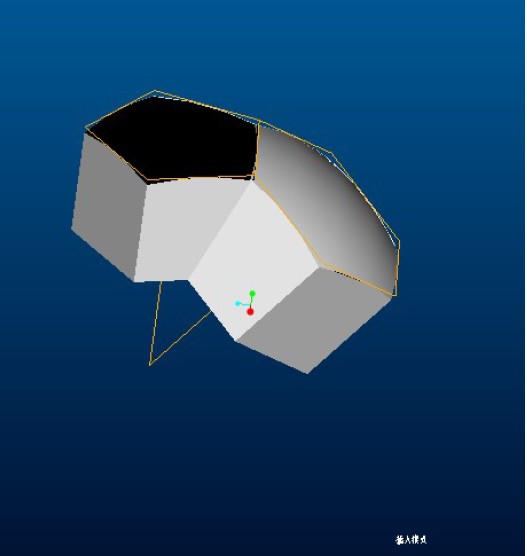

16、把刚才旋转下去那个曲面5边形,在旋转72度,以中间那个曲线为旋转轴再阵列4个

PROE足球建模实例教程

17、依照上面的旋转方法,把6边形再旋转下来,阵列一下

PROE足球建模实例教程

18、如下图镜象一下

PROE足球建模实例教程

19、然后把镜像的那一部分旋转36度就合上去了

PROE足球建模实例教程

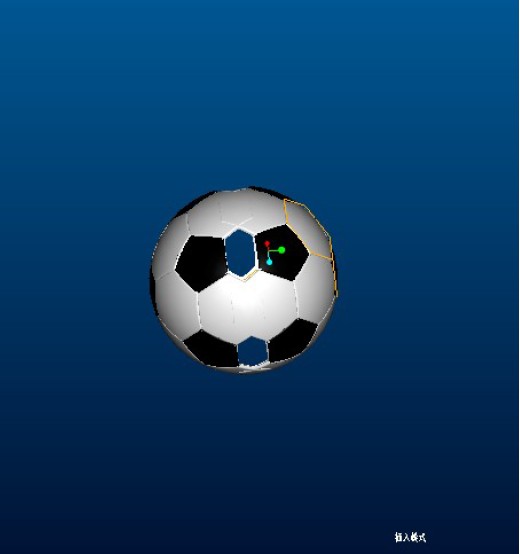

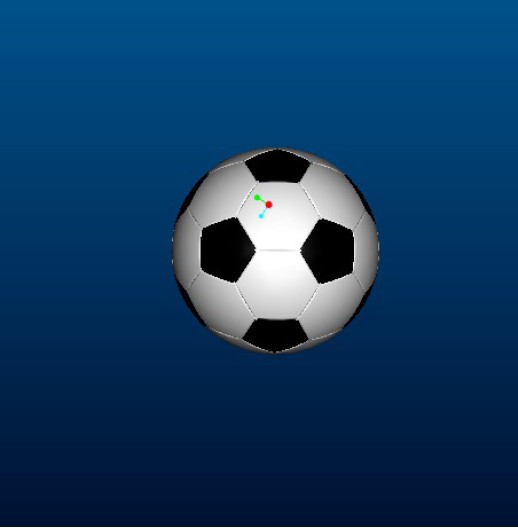

20、把曲面转为实体,完成

PROE足球建模实例教程

足球的建模你会了么?其实工业品,尤其是零部件的建模涉及到参数,会更加复杂,所以对于proe初学者来说,一定不能盲目的看到什么就画什么,要对于全局有个整体的分析,头脑里形成一个鲜明的轮廓,正所谓磨刀不误砍柴工,看似耽误了一些时间,可这绝对是值得的。
