【收藏内容】CAD常用命令大全,快捷键命令说明大全

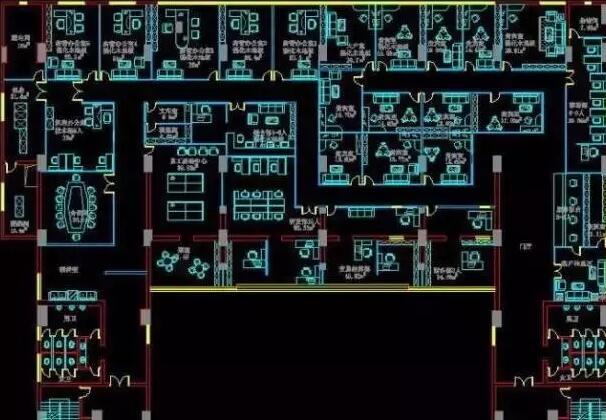

CAD技术作为杰出的工程技术成就,已广泛地应用于工程设计的各个领域,这样一款功能如此实用,广泛使用的设计软件,你还不打算好好学习?功能多带来的就是工具的多,想要每个掌握可不是那么容易的事情,对于cad新人来说,我们只需要学习常用的工具入门即可,学习CAD常用命令大全无疑是一个有效的方法。CAD学习必备内容,设计师必收藏内容,CAD常用命令大全,总共包括四个部分,常用功能键,常用CTRL,ALT快捷键,尺寸标注,以及绘图命令,设计师CAD软件操作入门必备的快捷键命令说明大全。


第一部分:常用功能键

F1: 获取帮助

F2: 实现作图窗和文本窗口的切换

F3: 控制是否实现对象自动捕捉

F4: 数字化仪控制

F5: 等轴测平面切换

F6: 控制状态行上坐标的显示方式

F7: 栅格显示模式控制

F8: 正交模式控制

F9: 栅格捕捉模式控制

F10: 极轴模式控制

F11: 对象追踪模式控制

(用ALT+字母可快速选择命令,这种方法可快捷操作大多数软件。)


第二部分:常用CTRL,ALT快捷键

ALT+TK: 如快速选择

ALT+NL: 线性标注 ALT+VV4 快速创建四个视口

ALT+MUP:提取轮廓

Ctrl+B: 栅格捕捉模式控制(F9)

Ctrl+C: 将选择的对象复制到剪切板上

Ctrl+F: 控制是否实现对象自动捕捉(F3)

Ctrl+G: 栅格显示模式控制(F7)

Ctrl+J: 重复执行上一步命令

Ctrl+K: 超级链接

Ctrl+N: 新建图形文件

Ctrl+M: 打开选项对话框

Ctrl+O:打开图象文件

Ctrl+P:打开打印对说框

Ctrl+S:保存文件

Ctrl+U:极轴模式控制(F10)

Ctrl+v:粘贴剪贴板上的内容

Ctrl+W:对象追 踪式控制(F11)

Ctrl+X:剪切所选择的内容

Ctrl+Y:重做

Ctrl+Z:取消前一步的操作

Ctrl+1:打开特性对话框

Ctrl+2:打开图象资源管理器

Ctrl+3:打开工具选项板

Ctrl+6:打开图象数据原子

Ctrl+8或QC:快速计算器


第三部分:尺寸标注

DRA:半径标注

DDI:直径标注

DAL:对齐标注

DAN:角度标注

END:捕捉到端点

MID:捕捉到中点

INT:捕捉到交点

CEN:捕捉到圆心

QUA:捕捉到象限点

TAN:捕捉到切点

PER:捕捉到垂足

NOD:捕捉到节点

NEA:捕捉到最近点

AA:测量区域和周长(area)

ID:指定坐标

LI:指定集体(个体)的坐标

AL:对齐(align)

AR: 阵列(array)

AP:加载*lsp程系

AV:打开视图对话框(dsviewer)

SE:打开对象自动捕捉对话框

ST:打开字体设置对话框(style)

SO:绘制二围面( 2d solid)

SP:拼音的校核(spell)

SC:缩放比例 (scale)

SN:栅格捕捉模式设置(snap)

DT:文本的设置(dtext)

DI:测量两点间的距离

OI:插入外部对象

RE:更新显示

RO:旋转

LE:引线标注

ST:单行文本输入

La:图层管理器



第四部分:绘图命令

A:绘圆弧

B:定义块

C:画圆

D:尺寸资源管理器

E:删除

F:倒圆角

G:对相组合

H:填充

I:插入

J:对接

S:拉伸

T:多行文本输入

W:定义块并保存到硬盘中

L:直线

M:移动

X:炸开

V:设置当前坐标

U:恢复上一次操做

O:偏移

P:移动

Z:缩放

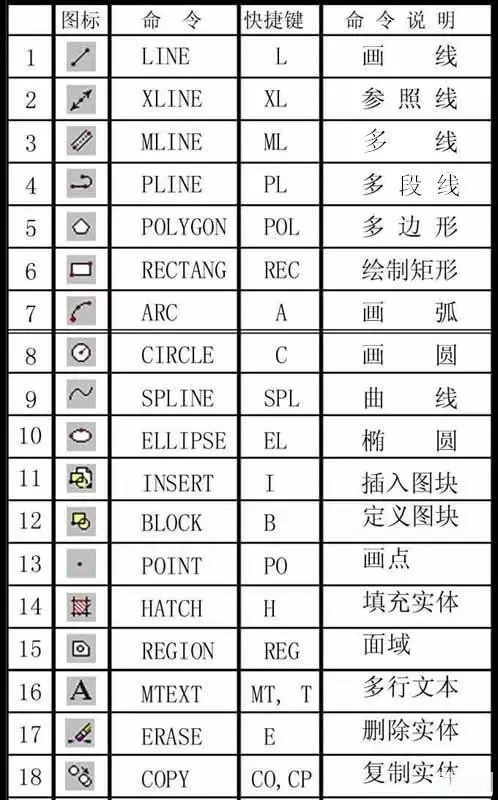

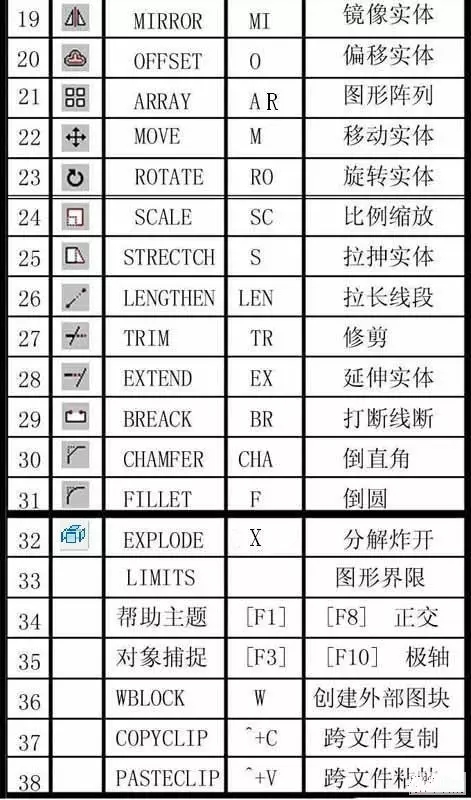

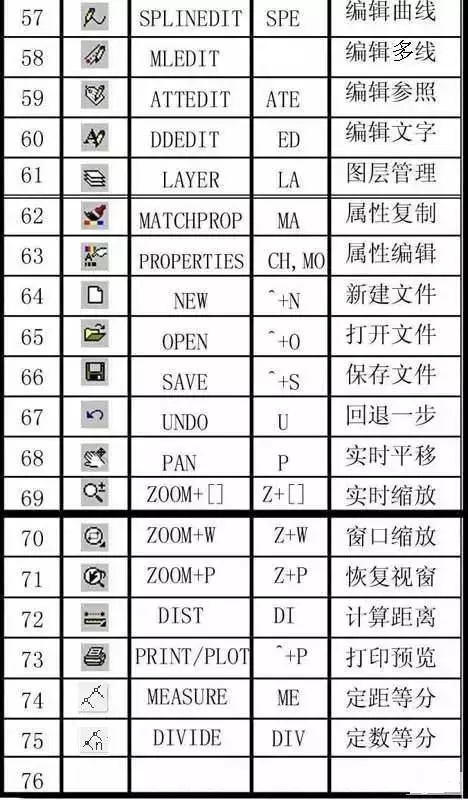

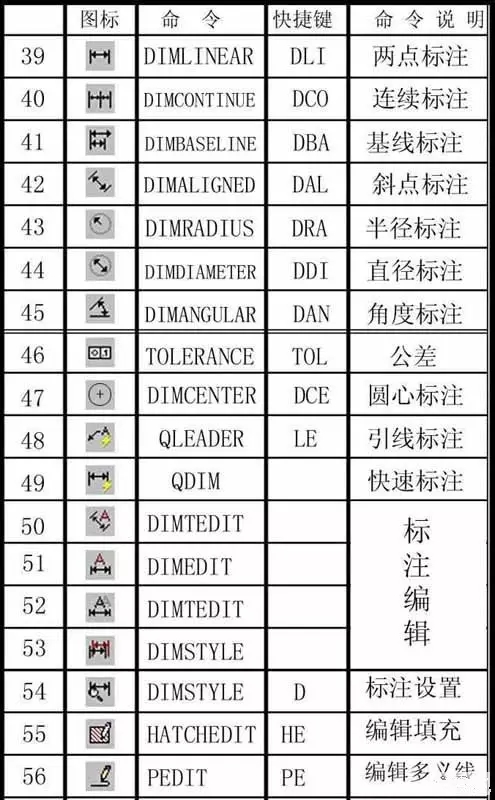

图文版:



CAD它是一个可视化的绘图软件,许多命令和操作可以通过菜单选项和工具按钮等多种方式实现,而且具有丰富的绘图和绘图辅助功能,我们通过快捷键的学习能快速了解和熟悉软件的操作,如实体绘制、关键点编辑、对象捕捉、标注、鸟瞰显示控制等,在后期设计中才能做到更好的突破和进步。
