犀牛建筑建模教程,上海世博会丹麦馆建模思路及方法

不管是产品建模还是珠宝建模,乃至大型建筑建模,建模思路也就是建模方法真的很重要,这也是品索教育对于设计师们老生常谈的问题。很多设计师使用Rhino软件模拟实体建筑模型时,一般没有可以直接分析使用的模型图。而对于很多构造比较复杂的建筑,无法通过直接观察得出建模方案。此时就需要根据相关图片来分析建筑空间结构,梳理模型的生成逻辑,进而推敲最优建模方案,将复杂结构进行简单化处理。

下面品索教育以以上海世博会丹麦馆为例,教大家分析建模思路并合理选择建模方法,以下是上海世博会丹麦馆建模思路:

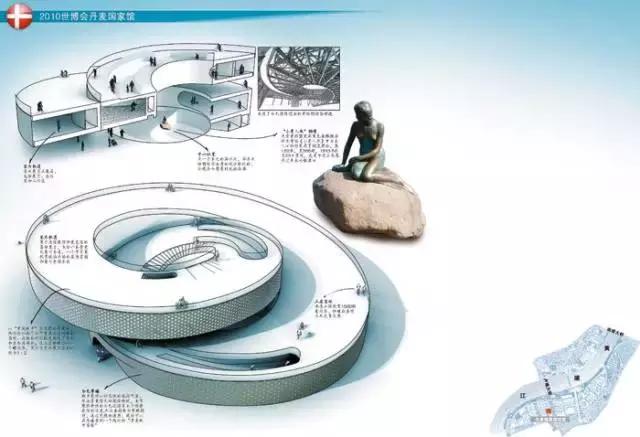

我们首先观察丹麦馆的结构

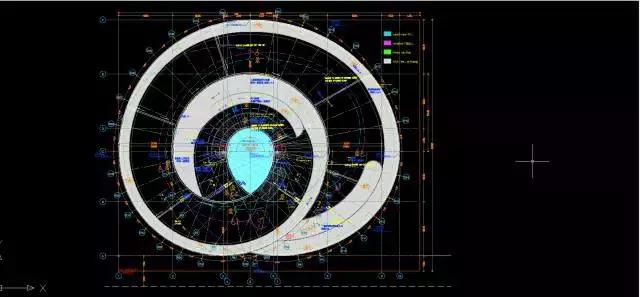

根据图纸对建筑形状进行简要分析,初步看起来比较复杂

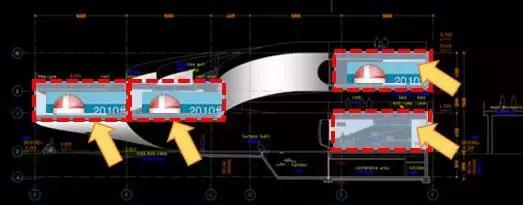

再从剖面图看,剖立面上基本就是四个矩形在高度和位置上的排列。

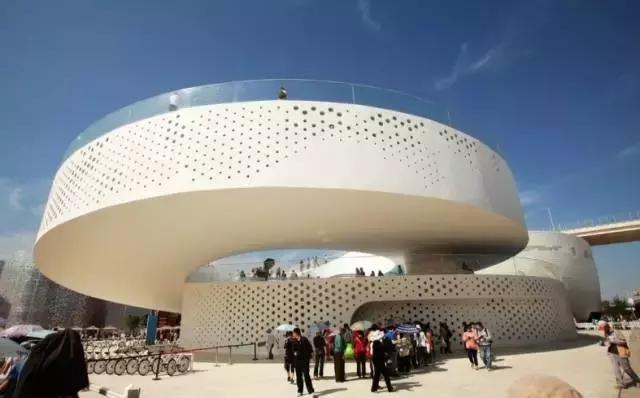

结合实物图片分析

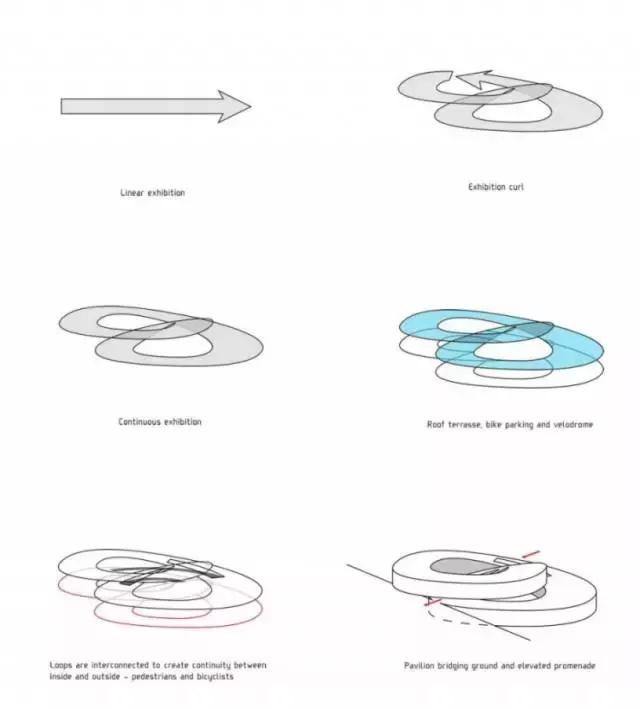

通过以上我们梳理出模型的生成逻辑


丹麦馆的建筑结构中有许多曲线形状,因此分析得出,可以通过单轨扫掠命令完成建模。

下面我们来用犀牛对上海世博会丹麦馆建模:

第一步:建立曲线

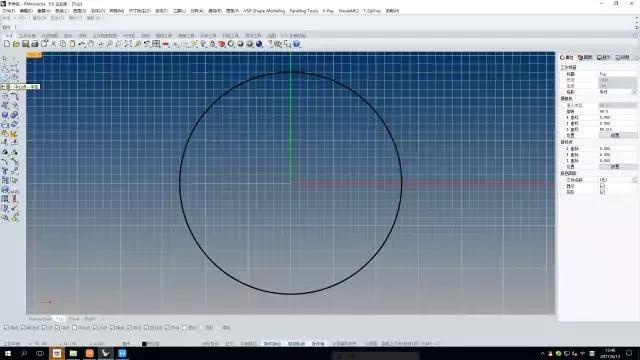

1.在top视图建立一个圆形曲线

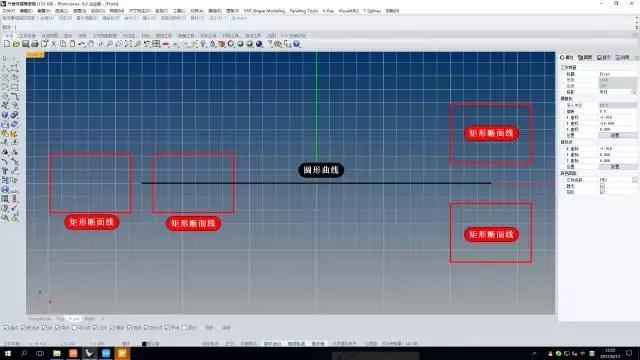

2.在front视图建立四个矩形的断面曲线,位置如图

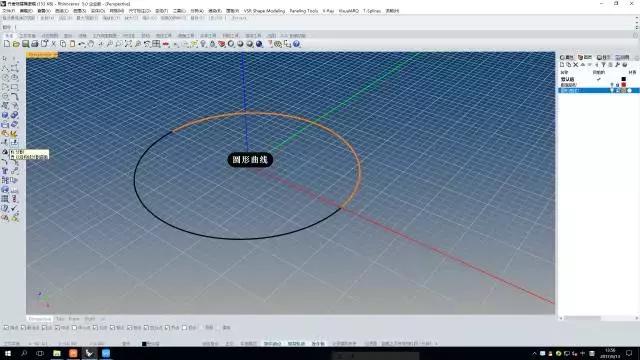

3.在透视图中隐藏断面矩形,使用分割工具将圆形曲线分割成两个半圆。


第二步:单轨扫掠

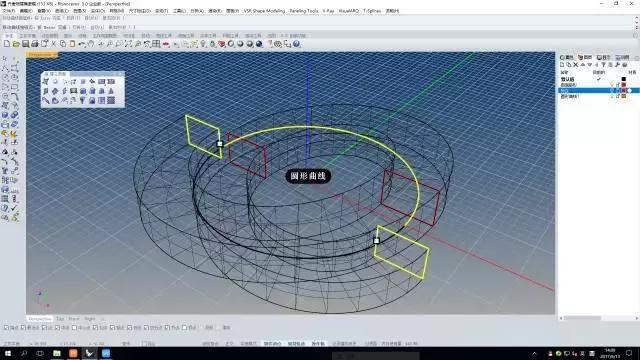

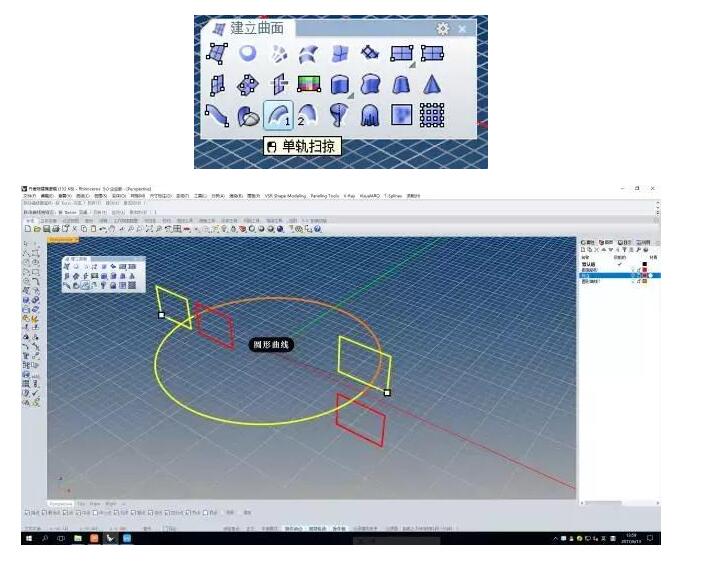

1.显示断面矩形,使用单轨扫掠工具,选择半圆为轨道,两个矩形为断面线,调整接缝方向。

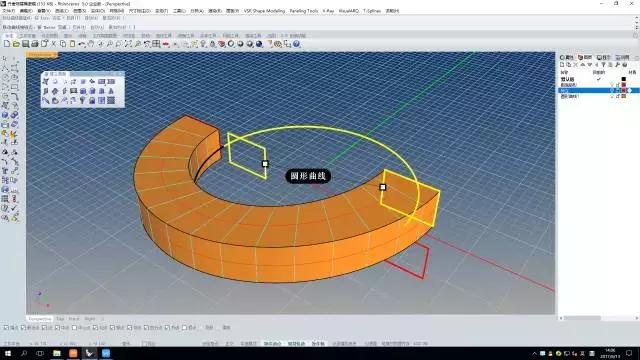

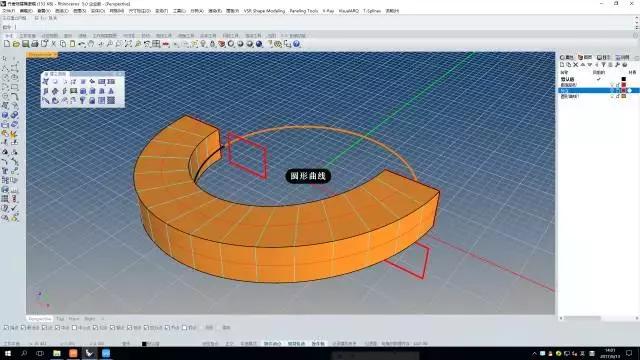

2.得到如下曲面

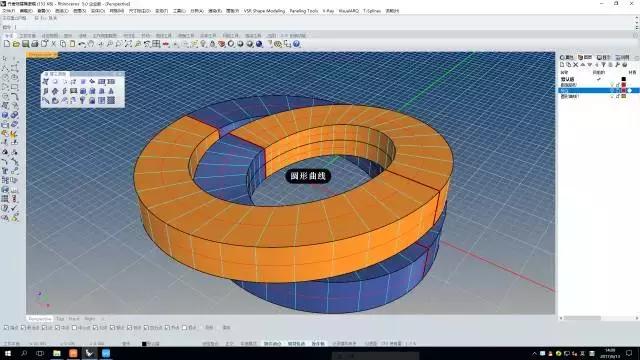

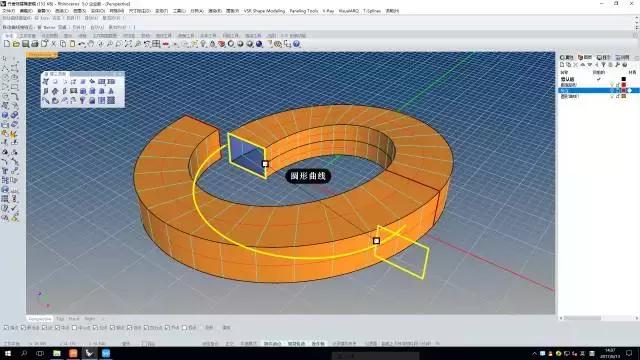

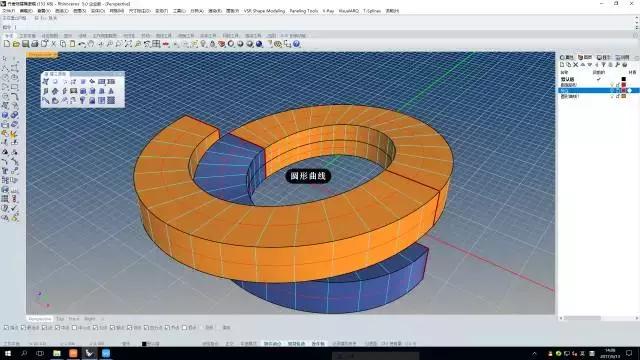

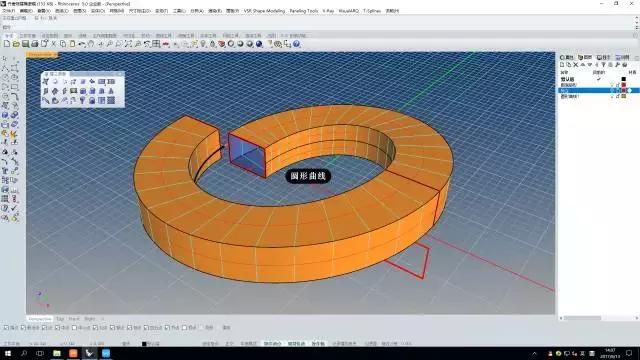

3.继续使用单轨扫掠完成剩下的曲面

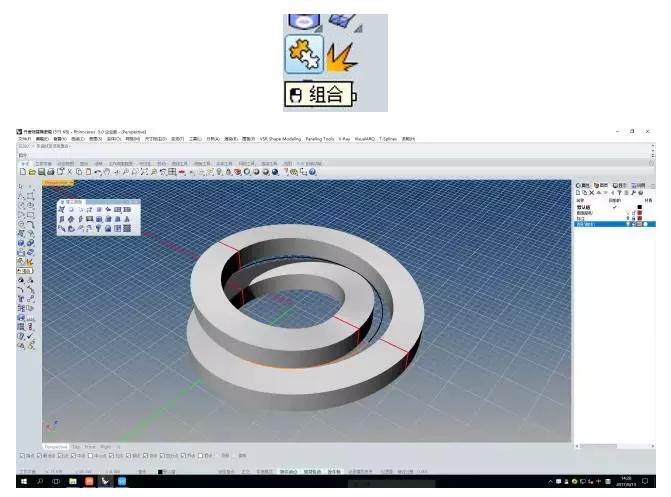

第三步:组合完成

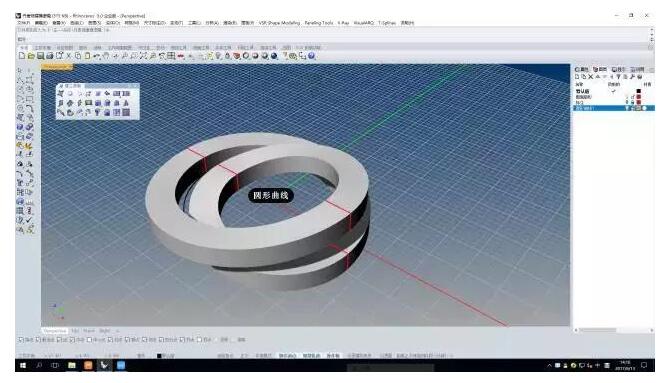

选中所有的曲面,选择组合工具,将曲面组合成实体,基础模型完成。


最后,添加模型表面纹理、栏杆等细节,最后进行渲染,即可最终完成。


我们在软件建模过程中不必拘泥于软件命令的传统用法,可以通过对模型结构的分析,进一步思考,从而开辟建模新思路。
