CAD安装教程,CAD2014缺少shx文件要怎么解决

2017-12-28  1965 分类:设计资讯

CAD安装教程,CAD2014缺少shx文件要怎么解决


CAD安装的时候,CAD2014缺少shx文件要怎么解决?我们在打开CAD的时候,经常会碰到你缺少shx文件要怎么处理?因为每次一打开就弹出缺少shx页面,下面小编将为大家来为你介绍解决这个问题的CAD安装教程。


CAD安装教程,CAD2014缺少shx文件要怎么解决

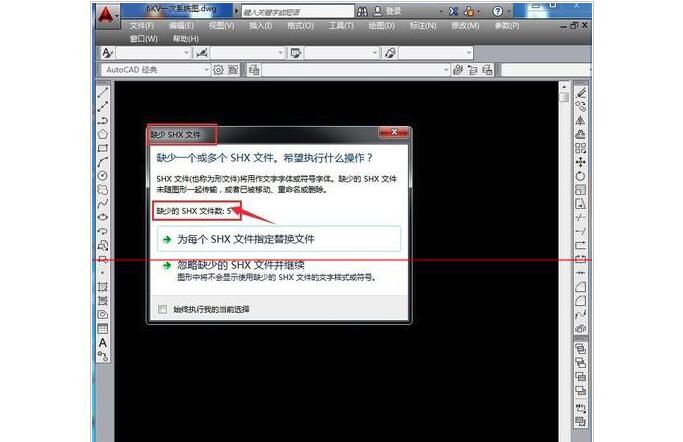

1、在打开时显示缺少SHX文件,系统提示下一步怎么操作,是为每个SHX文件指定替换文件,还是忽略缺少的SHX文件并继续

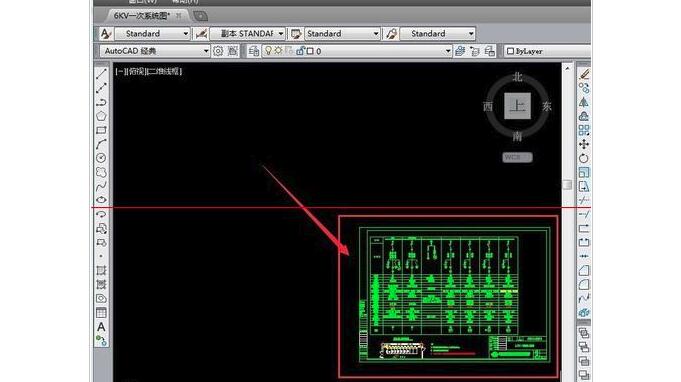

2、如果选择忽略缺少的SHX文件并继续打开后图纸会缺少一部分文字,信息不全,影响我们对图纸的交流

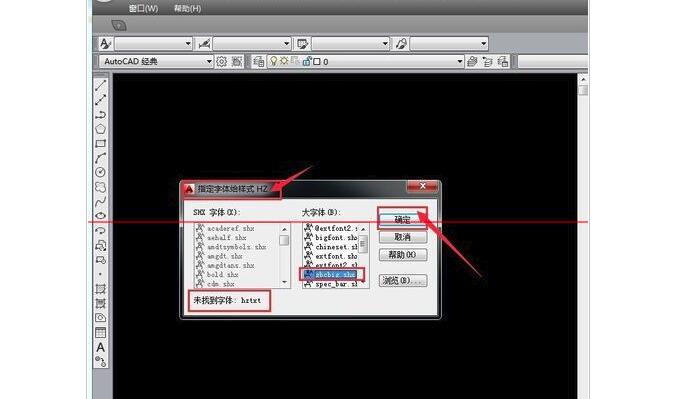

3、所以我们选择第一个,为SHX文件指定替换,并且在最下面选项始终执行我的当前选择,以后再打开后就没有那个选择页面了,直接进入替换的对话框,在左侧最下面可以看到缺少的字体hztxt,hzfs,tssdchn,然后都用选择的国标字体替代

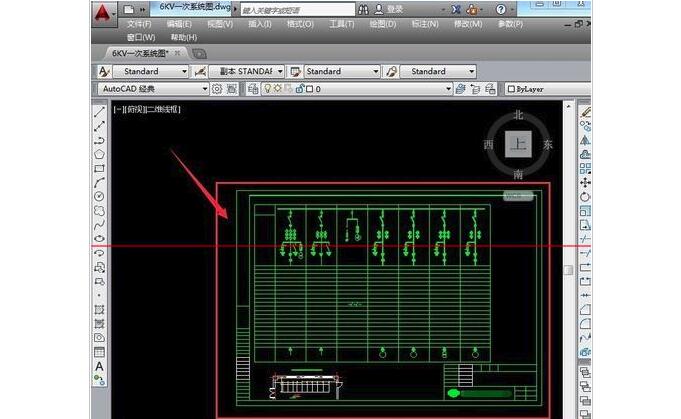

4、替换后就文字部分的内容都可以看到了

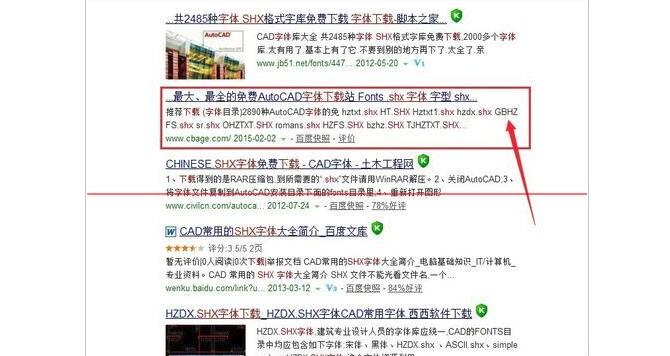

5、如果要彻底没有了,只能是安装找不到的字体,从网上查找相应字体,或者找图纸设计方要一下

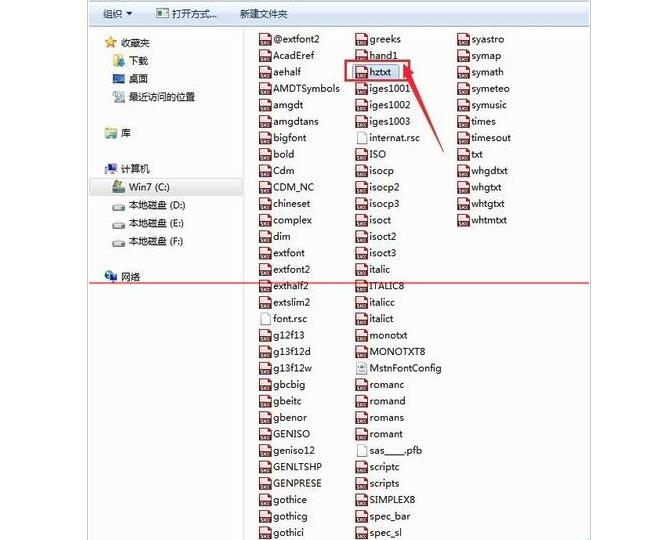

6、再安装到CAD的字体FONTS文件夹中,我以hztxt为例,下载后复制,然后粘贴到FONTS文件夹中,其他的缺少的字体也一样,下载后安装到文件夹就可以,如果字体不缺少再打开时就不会提示




以上便是关于CAD安装教程之CAD2014缺少shx文件要怎么解决的介绍,通过这个教程我们可以很好地了解CAD这个软件,希望大家能够更好地将之运用在实践之中。
