CAD文件格式大全,二十四个AtuoCAD文件扩展名介绍说明

毫无疑问,功能强大的软件能处理的文件愈发多的话,它的文件扩展名,也就是文件格式种类也是非常之多了,相信有不少设计师新人对于格式文件名也犯过迷糊,相信最多设计师想了解的无疑就是AtuoCAD软件吧,因为它的文件格式实在是太多了,这也主要在于它的功能的强大导致。下面品索教育就分享了CAD文件格式大全,总共包括了二十四个AtuoCAD文件扩展名简单介绍和说明,让你一目了解,当然大家熟悉和了解常用的即可。


AutoCAD软件是由美国欧特克有限公司(Autodesk)出品的一款自动计算机辅助设计软件,可以用于绘制二维制图和基本三维设计,通过它无需懂得编程,即可自动制图,因此它在全球广泛使用,可以用于土木建筑,装饰装潢,工业制图,工程制图,电子工业,服装加工等多方面领域。

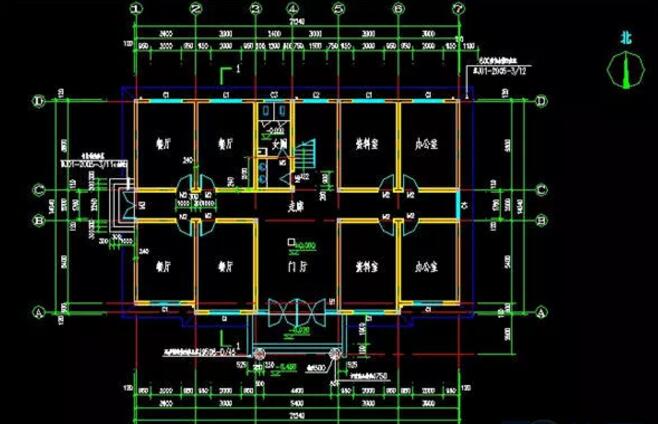

AtuoCAD默认的图纸文件格式是DWG,也就是drawing的简写。除了大家都熟悉的DWG图纸文件外,AutoCAD中还用到各式各样的文件,例如样板文件、字体文件、填充文件、线型文件等等,了解CAD一些常用的文件的扩展名和作用,对大家深入了解CAD非常有帮助,因此这里给大家简单介绍一下。

1.文件格式dwg

AutoCAD创立的一种图纸保存格式,已经成为二维CAD的标准格式,浩辰CAD等一些同类的CAD软件为了兼容AutoCAD,也直接使用DWG作为默认工作文件。

2.文件格式dxf

另一种图纸文件保存格式,主要用于与其他软件进行数据交互。普通的DXF文件可以用记事本打开,看到保存的各种图形数据。

3.文件格式dwt

样板文件,可在新建图形时加载一些格式设置,除CAD提供的样板文件外,可以自己创建符合自己需要的样板文件,可以直接替换CAD自带的样板文件,也可以重新命名。

4.文件格式dwf

用与网络交换的图形文件格式,可以用发布功能或DWF虚拟打印机输出,用CAD无法打开,但可以用AutoCAD提供的DWF浏览器查看。AutoCAD 中提供了DWF参考底图功能,可以将DWF作为底图插入到图纸中,并可以进行捕捉辅助定位其他图形。

5.文件格式dwl、文件格式dwl2

打开图纸文件后记录打开的机器、用户、时间等信息,当其他人或应用程序打开时将提示相关信息,并通常只读打开,可以保证图纸不同时被两个人修改覆盖。图纸文件正常关闭后,DWL文件自动删除。

6.文件格式mnu、文件格式mnc、文件格式mnl、文件格式mns

CAD低版本使用的菜单文件,高版本也可以加载。其中MNU使用较多,是菜单的源代码,可以直接用记事本编辑,各类专业软件和插件通常利用MNU文件来加载菜单。

7.文件格式cui、文件格式cuix

CAD高版本使用的自定义界面文件,AutoCAD和AutoCAD高版本支持此类文件,在加载MNU文件后会自动生成CUI文件。可以直接用CUI命令编辑内容,CUI文件可以直接用记事本或其他工具进行编辑。CUIX是多个CUI文件打包压缩的文件,可以将扩展名修改成最新的格式,是多个CUI文件打包压缩的文件,可以将扩展名修改成RAR后解压成CUI和XML文件进行编辑。

8.文件格式shx

AutoCAD采用的字体文件,也叫形文件。 SHX文件分三类,一类是符号形,保存了一些用于制作线型或独立调用的符号;一类是普通字体文件,支持字母、数字及一些单字节符号;一类是大字体文件,支持中文、日文、韩文等双字节文字。

9.文件格式pat

AutoCAD采用的填充图案文件,纯文本文件,可以用记事本编辑。可以自己编写或将收集的PAT文件复制粘贴到CAD的填充目录或填充文件中。

10文件格式lin

AutoCAD采用的线型文件,可定义虚线、点划线等各种线型。纯文本文件,可以自己编写,收集的线型文件中线型可以直接浏览加载。

11.文件格式ctb

颜色相关打印样表,设置了每种索引色所对应打印输出的颜色、线宽及其他效果,是一种常用的控制打印输出的文件。AutoCAD附带了一些预设的打印样式表,有单色、灰度、彩色的,可以直接调用或简单做简单编辑。

12.文件格式stb

命名打印样式表,设置一些打印输出设置的样式,可以设置不同图层使用不同的打印样式。在早期版本和一些单位使用比较多,个人很少使用。

13.文件格式plt

打印输出文件。如果使用打印机驱动时勾选“打印到文件”,将不直接输出到打印机,而是生成PLT文件,此PLT文件可以无需CAD就可以直接输出到打印机。一些设计单位统一出图或到打印社出图通常都输出为PLT文件,这样避免出现缺少字体、版本不兼容导致图纸显示和打印不正常。

14.文件格式pc3

打印机和绘图仪配置文件,是CAD中保存打印驱动及相关设置的文件

15.文件格式hdi

HDI(Heidi? 设备接口)驱动程序用于与硬拷贝设备进行通信。这些驱动程序可分为三类:文件格式驱动程序、HDI 非系统驱动程序和 HDI 系统打印机驱动程序。


16.文件格式dws

图层标准文件,可保存一些图层定义及图层映射表,主要用于图层转换(laytrans)。AutoCAD8和AutoCAD 2015支持此文件,AutoCAD2012不支持此格式。AutoCAD 2012可以将图层映射表保存为DWG文件,效果相同。

17.文件格式las

图层状态文件,可以将设置好的图层的开关、冻结、锁定等状态保存下来,以后需要时在当前图或其他图中加载恢复保存的状态。

18.文件格式scr

脚本文件,可批量执行保存命令,完成绘图工作。纯文本文件,可以手动编辑,也可以利用CAD的记录脚本功能记录操作过程。一些专业测绘软件利用脚本来绘制断面图或一些表格。

19文件格式lsp 、文件格式dcl、文件格式fas、文件格式vlx

AutoCAD二次开发工具AutoLisp的程序文件,后续增加了一些对VBA控件的调用,并提供了编辑器,被称为Visual lisp(Vlisp)。原始的LISP程序通常为纯文本文件,可以用CAD提供的工具编辑,也可以直接用记事本编写。LISP可以加密,加密后扩展名认为LSP,但无法用记事本打开,但仍可加载。FAS和VLX是经过编译和打包的文件。

文件格式lsp— 包含 AutoLISP 程序代码的     ASCII 文本文件。

文件格式dcl — 用于编辑LSP程序使用的对话框的文件。

文件格式fas — 单个 LSP 程序文件的二进制编译版本。

文件格式vlx— 一个或多个 LSP 文件和/或对话框控制语言     (DCL) 文件的编译集。

20.文件格式dvb

AutoCAD针对VB提供的开发工具生成的文件,类似与WORD和EXCEL中的宏。

21.文件格式arx

AutoCAD这对C++提供的开发工具,现在一些复杂的程序通常使用ARX开发的,ARX程序的运行效率比较高。ARX程序通常都是编译过的,因此无法直接在不同版本的CAD中加载,不同版本需要重新编译才能加载运行。


22.文件格式bak

自动备份文件,通常在保存文件时,会将上次保存的文件修改成BAK格式,避免保存出错,可以直接将BAK改成DWG来恢复之前的版本。AutoCAD默认会生成这个文件,在“选项”(OP)对话框的“打开和保存”选项卡中可以设置是否生成此文件。

23.文件格式sv$

自动保存文件,在“选项”对话框中可以设置自动保存的时间间隔,AutoCAD会按此间隔自动对当前图纸进行保存,以防在编辑文件时出现异常。SV$通常会保存在当前用户的临时文件目录(%temp%)下,当然也可以在选项对话框进行设置。如果出现异常情况,可以用AutoCAD提供的图形修复管理器直接恢复图纸,或者直接将从临时文件目录找到的自动保存文件的扩展名改回DWG,然后打开。

24.文件格式arg

配置文件,在CAD中设置好“选项”对话框的各类选项后,可以输出为文件格式arg文件,这样可以将配置分享给其他人。一些专业软件通常使用配置文件来加载自己的相关设置。

AutoCAD是一个很复杂的软件,功能很强,即使画同样的图,也可以有各种各样的方法并通过各种不同的命令组合来实现。要掌握AutoCAD的每一个命令几乎是不可能的事,如果能用上它的一半功能就已是很不错的了。尽管如此,但对于AutoCAD的一些常用命令,特别是绘图、修改和标注命令必须掌握并能熟练运用。
