ProE实例教程，简单雨伞绘制方法

学而不用很快就会忘掉，这和ProE学习也是一样，如果想要快速提升proe软件操作，我们需要以行业标杆为大目标，分割大目标为小目标刻意练习和检验融会贯通的能力。下面品索教育为大家带来ProE实例教程，简单雨伞绘制方法。这篇ProE实例教程，简单雨伞绘制用到了proe的变截面扫描及变截面扫描配合关系式的运用，大家可以根据图文教程，好好把握一下ProE的实际操作技巧。

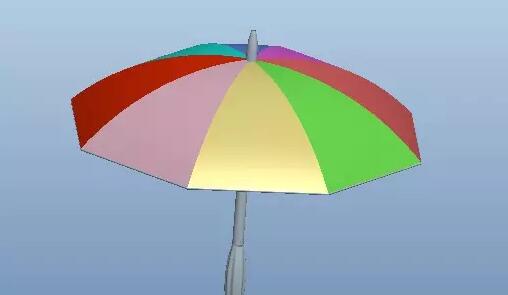

我们先来看看效果图：

ProE简单雨伞绘制实例教程：

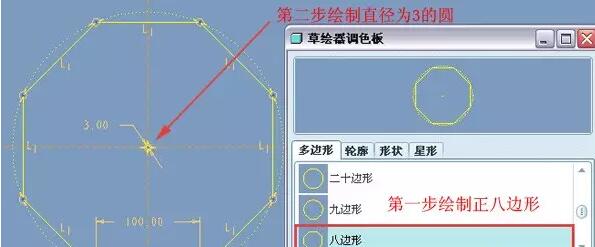

第一步：新建prat，进入草绘绘制，点击【调色板】调出正八边形，再做一圆。

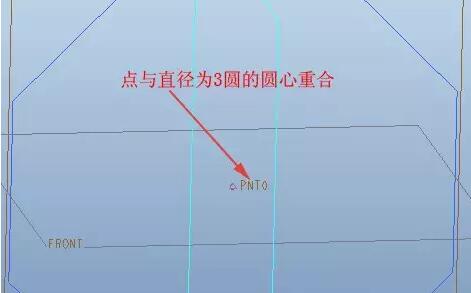

第二步：做一个几何点，位置在直径为3的圆心上。

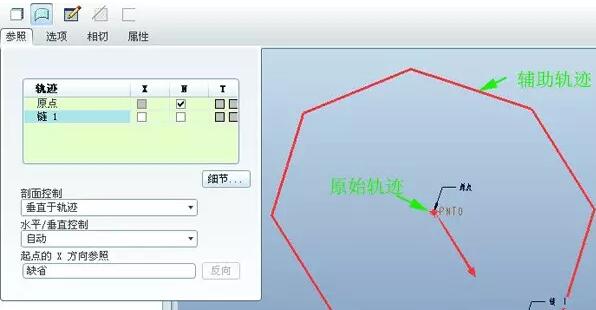

第三步：进行变截面扫描，选择圆为原始轨迹，按住ctrl键选八边形为辅助轨迹。

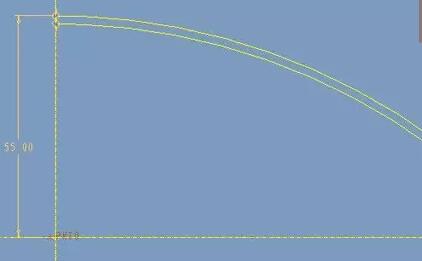

第四步：在控制面板上点击【草绘图标】，进入草绘，绘制扫描截面。

第五步：勾选，确定。

第六步：曲面实体化，选择曲面——插入——实体化即可。

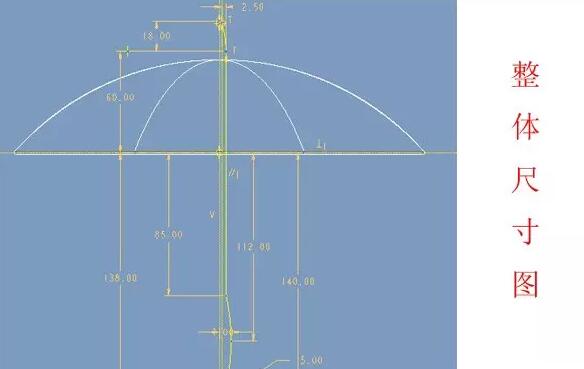

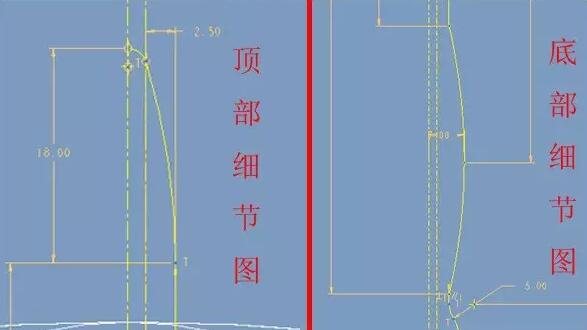

第七步：画雨伞杆，继续变截面扫描，轨迹选择方法与上述相同，进入草绘绘制扫描截面。

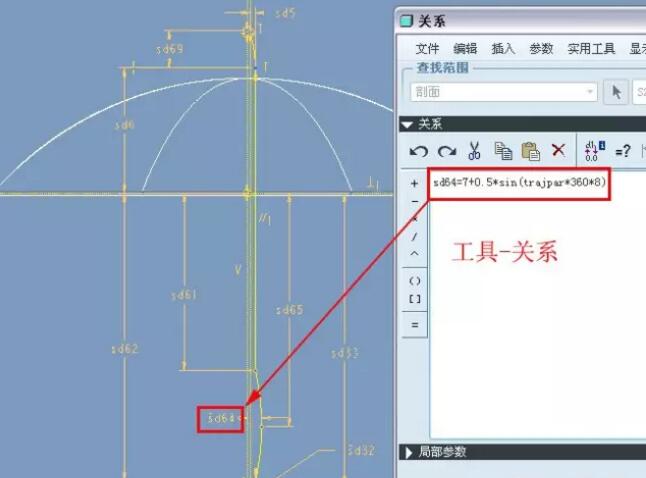

第八步：工具-关系式，弹出对话框输入关系式：sd64=7+0.5*sin(trajpar*360*8)。

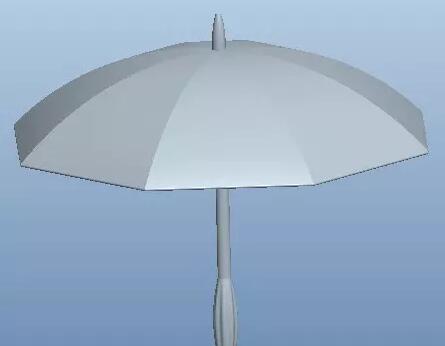

最后：确定，勾选出去，获得最终效果图。

大家想要效果更好的话，不妨自行给模型上色，感兴趣的小伙伴们可以试试。

附：Proe建模经验

一、草图习惯

很多朋友在画草图时草草了事，这里其实有很多值得注意的事。

1）草绘是建模最重要的一步。草绘的时候，尺寸标注和参照选取相当重要，在设计一个零件的时候脑袋里就要有这样的想法，这个产品的功能区域是在哪？万一以后要新增规格如何修改参数？

我的做法是：功能区尺寸尽量关联在一起，以后要改别的尺寸，功能区尺寸还是不会变。

2）除非想偷懒，否则绝不留任何弱尺寸(标任何尺寸应该有意义，按图标注或按一般设计规则标注)。

3）画样条曲线时两端一定要标角度或定义相切。

二、特征建模

1）在草绘的时候，最好用上lock功能。(锁定尺寸免得一不小心被拖掉)

2）建模之前一定要规划好目标文件夹，也就是要设置好工作目录。

3）为了保持电脑的运行速度，请经常执行【文件】-【拭除】-【不显示】。

4）倒圆角的时候，尽量不要一个命令里选太多边，那样模型再生的时候，时间会用的比较长。(倒圆顺序很重要)

5）圆角最好不要在草绘时候画，等造好形状以后再一次来倒圆角，这样草图不仅简单，而且后面做更改时不容易失败。

6）圆角尽量最后倒(圆角一般应在拔模的后面，表示机加工形状的特征的前面)而且不要让它产生子特征，因为圆角失败的可能性大，而且以后要改什么东西经常会把圆角删掉的。

7）轴类零件的主体最好还是用旋转做，当然倒角、倒圆除外(有些倒角倒圆宜用旋转切割自然形成)，退刀槽见仁见智。在草绘时就应该把自动标的半径尺寸改为直径尺寸，轴向尺寸链也要尽量注意，这样在出工程图时事半功倍。

8）密切注意右下角的灯是否为绿色,黄色则需要更新。

9）草绘如需要更改时,草绘尽可能用替换已避免参照丢失(草绘实体和草绘尺寸都可以做替换)

10）config值得多花精力了解。平時多注意收集对自己有用的选项，统一配置文件,否则出现的图不统一，风格各异。

11）在特征比较少的情况下最好不要用阵列特征，一般在草绘里画出就好，那样以后修改参数失败就很容易修正 。(感觉能阵列还是阵列，只不过注意好阵列的方法)

12）参考的选择尽量充足而不多余。不充足，生成有问题；多余似乎没有什么坏处，但是等你修改前面的特征时，后面本不应该相关的特征出现重生困难。出现重生失败后，一般要先检查参考，是否要更新？是否要替换？是否可以删除？能删除就不要留，能不选择就不要乱点参考。

13）如同CAD一样，形成建层的好习惯，操作和以后识别都方便很多。

14）建模的时候，一定要注意不要乱选参照，尽量用基准平面，（尽量用在模型树也即特征序列中位置比较靠前的、稳定和基本不改的特征所生成的几何作参照，从类型上来说，优先用基准平面、基准轴、基准点、草绘基准曲线作参照，然后可选用面作参照，草绘中一般不要使用边或顶点参照。

15）实体建模时要一个特征一个特征的累加，不强调一步做出。

学习一切技能必须的过程 —— 关键在于：1，尽快开始这个过程。2，尽快渡过这个过程。
