对于犀牛建模,产品形体分析一定要结合自己的工具库来分析, 拿到一个产品不能盲目的去画线建面,rhino本身就不是个设计工具,rhino一定要心中有所想,有内容了再去开始建模才能有效率。如果你心里并不知道你要做什么,那rhino绝对很不合适。下面品索教育为大家带来犀牛车轮建模图文教程,教你如何建立汽车轮子模型。

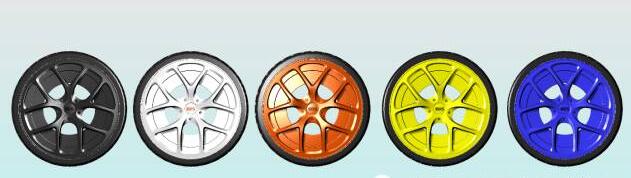

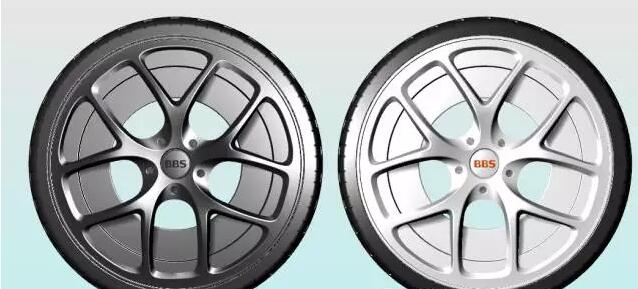

建模对象:



犀牛车轮建模图文教程:

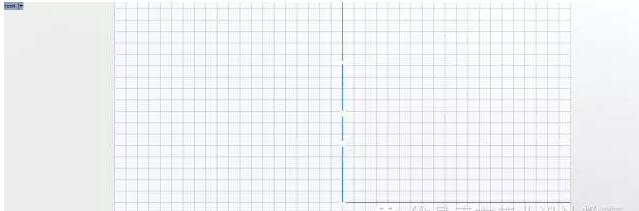

第一步:画一根直线,点数6个

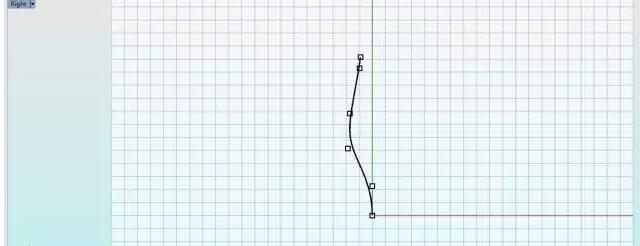

第二步:调节节点

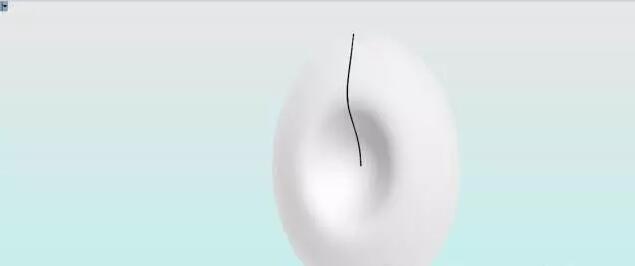

第三步:建立曲面,旋转成行

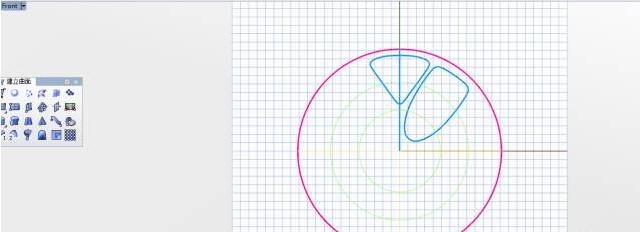

第四步:在面上画两条线,然后进行调节

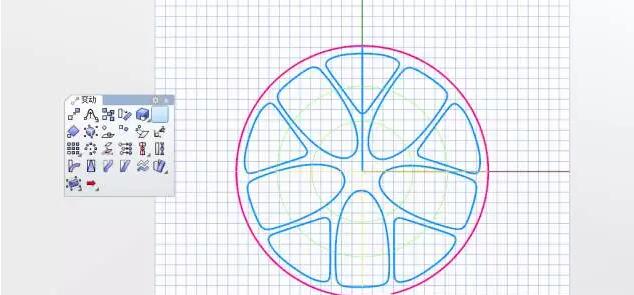

第五步:使用环形陈列,陈列数为5个,360度

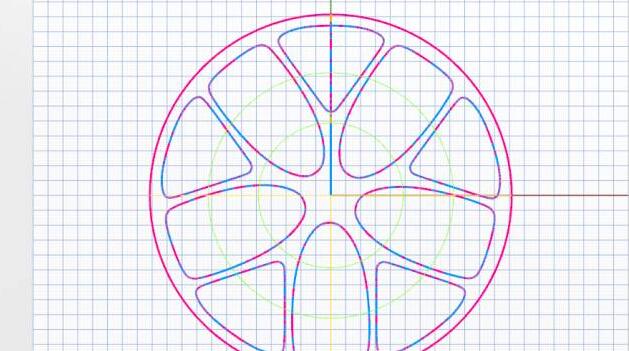

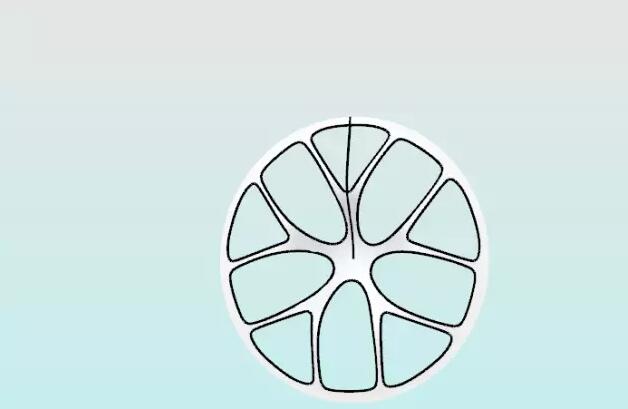

第六步:选择分割命令,选中面修剪曲线,然后删除不需要的物件

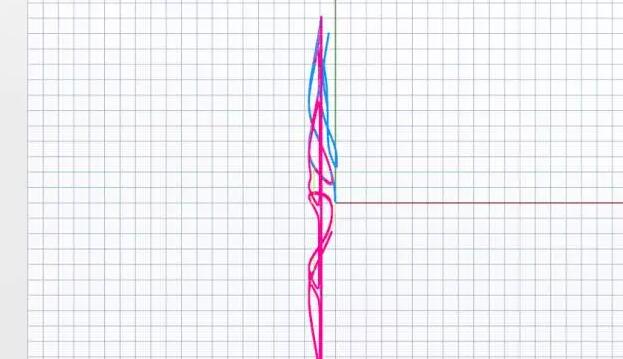

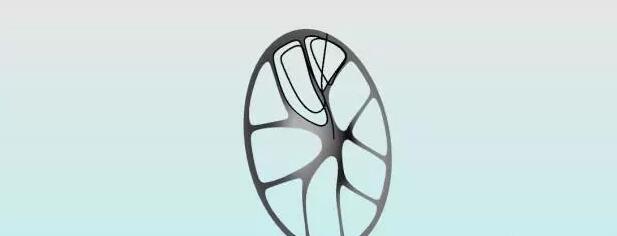

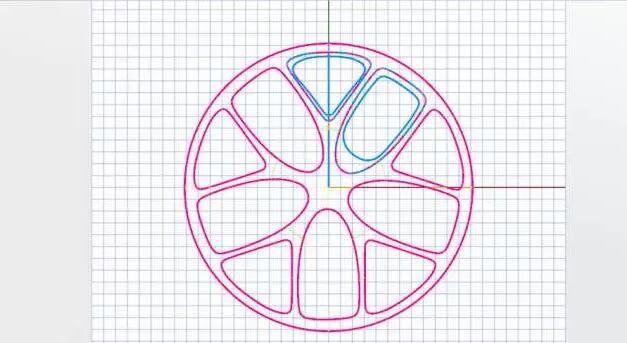

第七步:继续画相同类型的曲线,向内调整,调到合适的位置

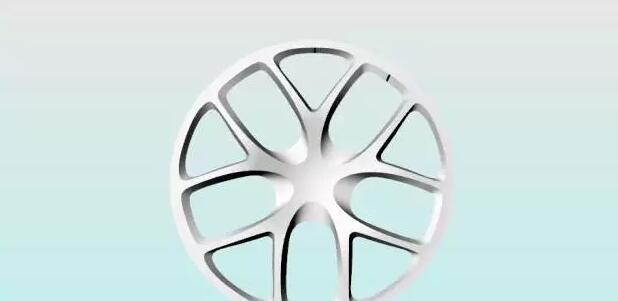

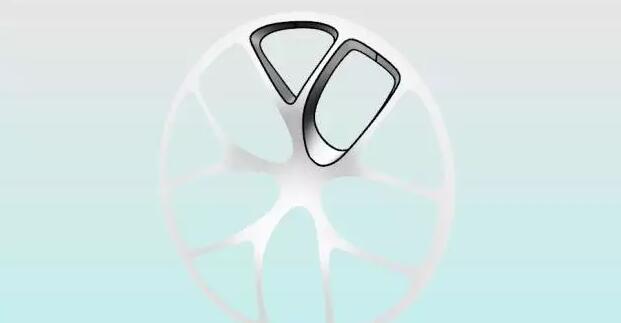

第八步:使用放样工具,选择两条曲线为曲线,再选择环形陈列,旋转5个曲面,然后组合。

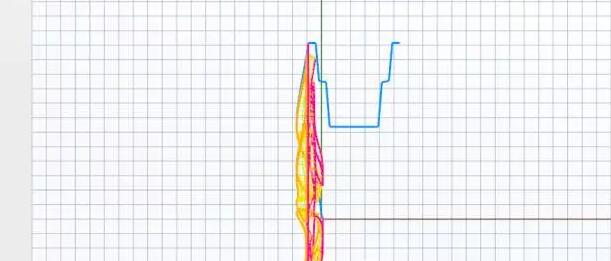

第九步:画线车轮内部

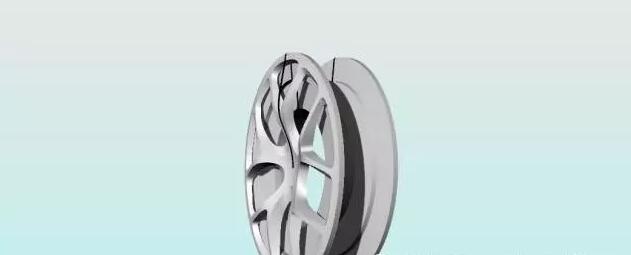

第十步:旋转成行,组合后有模块

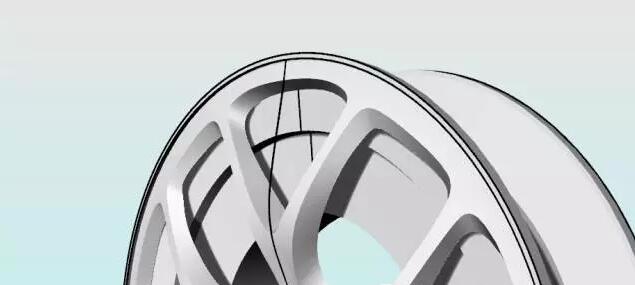

第十一步:复制边圆线,偏移曲线2个直径,挤出曲线,然后布耳运算联集,两侧都一样的方法

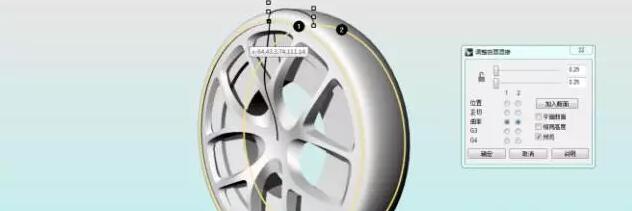

第十二步:工具曲面,混接曲面,参数为0.25、0.25,确定

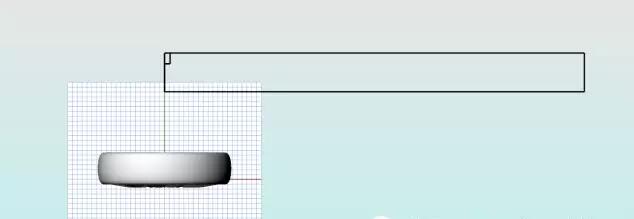

第十三步:建立UV曲线,再建立UV曲线中绘制车轮外轮廓

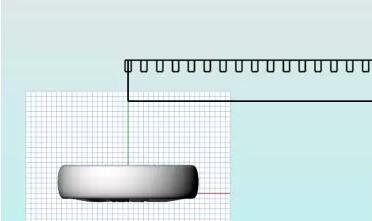

第十四步:绘制一个长方形,使用工具命令,直线陈列


第十五步:镜像另一半边,修剪掉不要的线

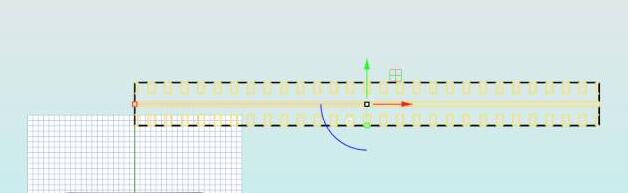

第十六步:挤出实体

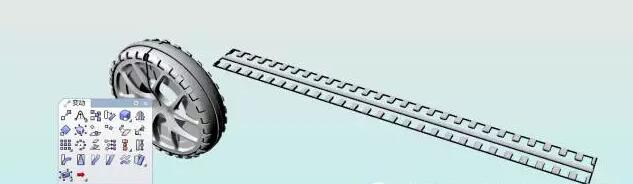

第十七步:沿着曲线流动,点指令栏(平面,或按P)

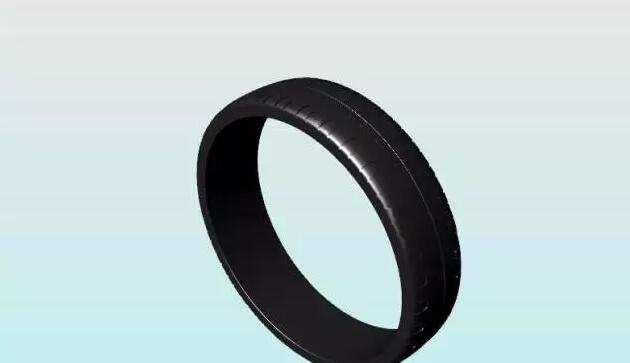

第十八步:布耳运算差集

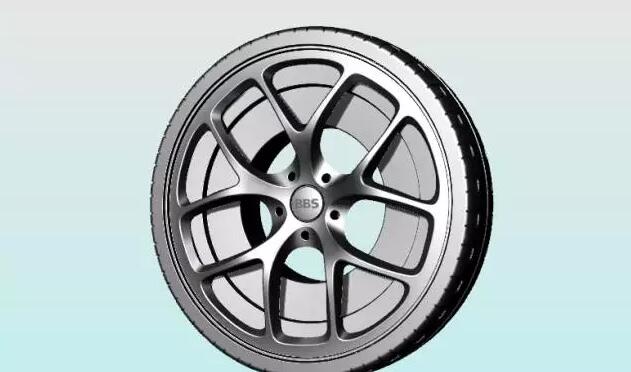

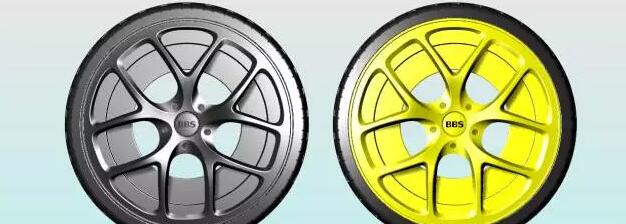

第十九步:画圆柱体,旋转5个形体,使用布耳运算差集,LOGO部分一样的做法,然后全部倒圆角。车轮也就完成了
