3dsmax倒角技巧,3dmax浴缸制作图文教程

在3dsmax建模中,倒角的处理可是家常便饭的事情,对于新人来说也可能存在不少疑难问题,不过这可是必须要掌握的常规技能哦。下面品索教育为大家分享3dsmax倒角方法,同时以3dmax浴缸制作的实例图文教程为大家分享3dsmax倒角技巧,总共八个步骤,教你打造一个完美倒角的浴缸,希望可以帮到3dsmax新人们掌握倒角的方法与技巧。

3dsmax倒角方法:

转成可编辑多边形后,选择 边 ,然后点击右键 选择 切角 ,输入你要的参数。

详细步骤如下:

1:可以直接建立倒角立方体 创建面板的复合物体中有

2:可以将建好的长方体进行网络编辑-选择要全角的元素-进行倒角

3:两者都可以倒,圆角和直角都可以倒

3dmax浴缸制作图文教程:

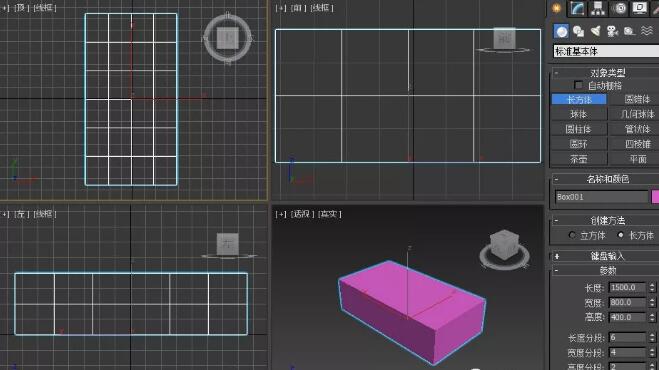

第一步:创建长方体

在顶视图中单击【创建】|【长方体】,设置【长度】为1500mm,【宽度】为800mm,【高度】为400mm,【长度分段】6,【宽度分段】4,【高度分段】2,如图所示。

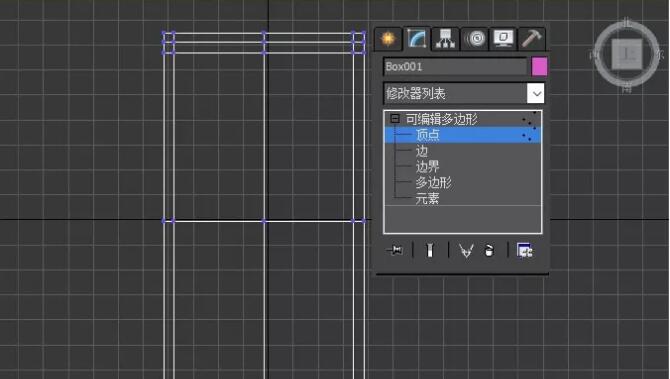

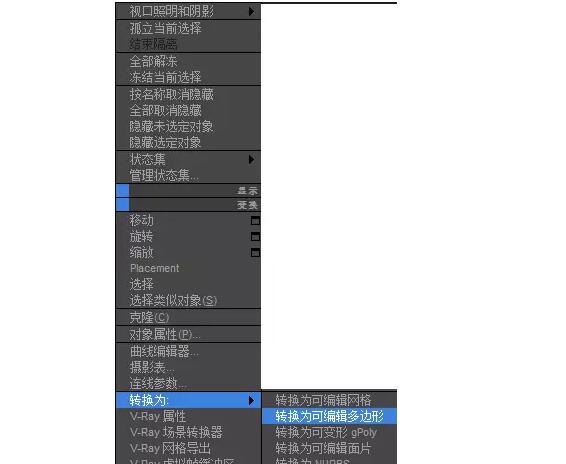

第二步:调节顶点位置

选择上面创建的长方体,将其转换为可编辑多边形,然后单击【顶点】按钮,调节顶点位置,如图所示。

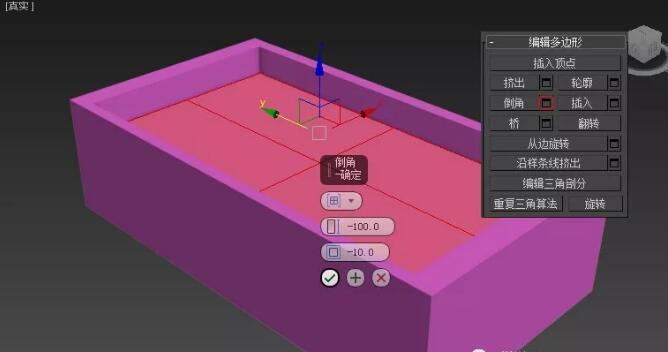

第三步:设置倒角高度

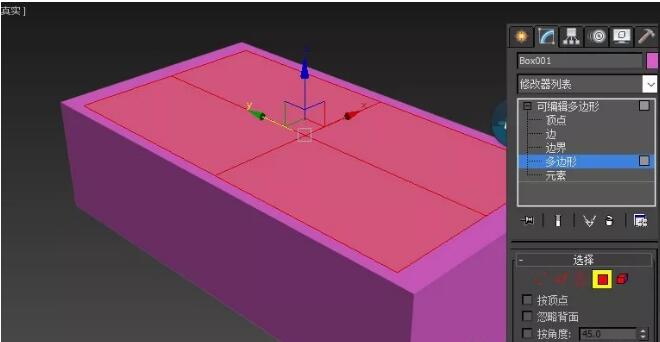

单击【多边形】按钮,选择下图1所示多边形,点击【倒角】后面的【设置】按钮,设置【高度】为-100mm,【轮廓】为-10mm,如图所示。

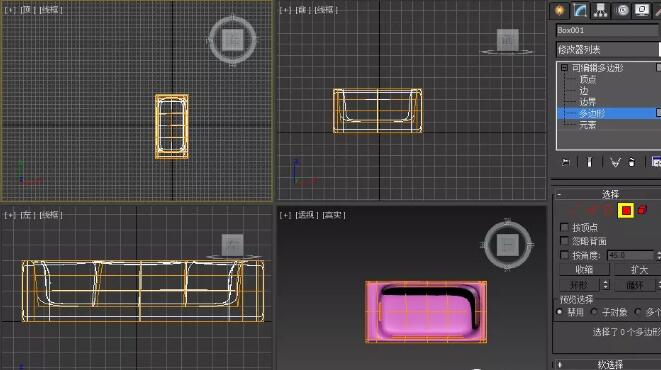

第四步:重复第三步步骤三次

由于有四个角,第三步只是处理了一个角,其余三个角同样的处理方法。

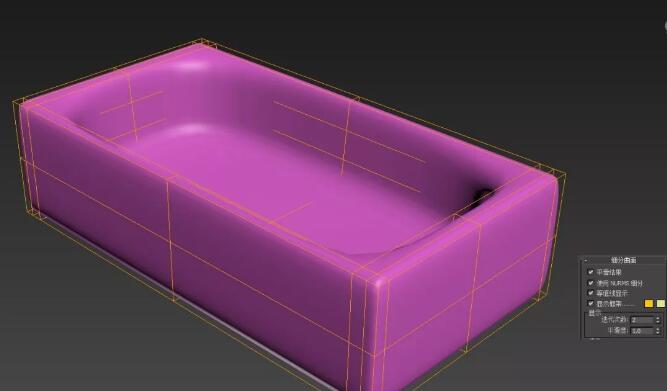

第五步:设置NURBS细分参数

在细分曲面卷展栏下勾选使用【NURBS细分】,【迭代次数】2,最终效果如图所示。

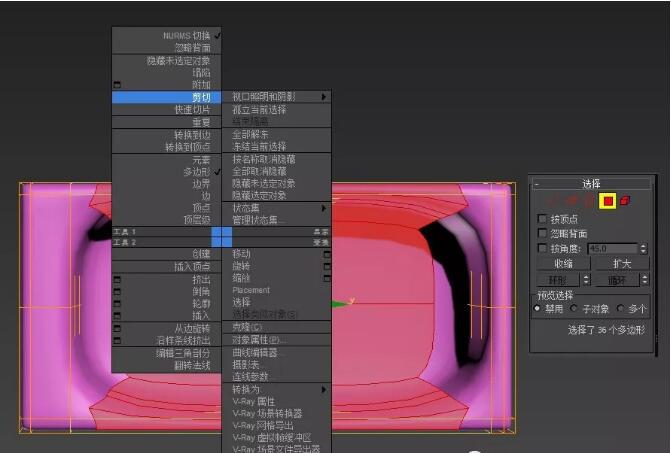

第六步:调节浴缸边缘宽度

调节浴缸边缘宽度,如需调整浴缸内部圆滑,选中许添加的多边形,再右键【剪切】添加分段数。如下图1所示,下图2是添加的效果图。

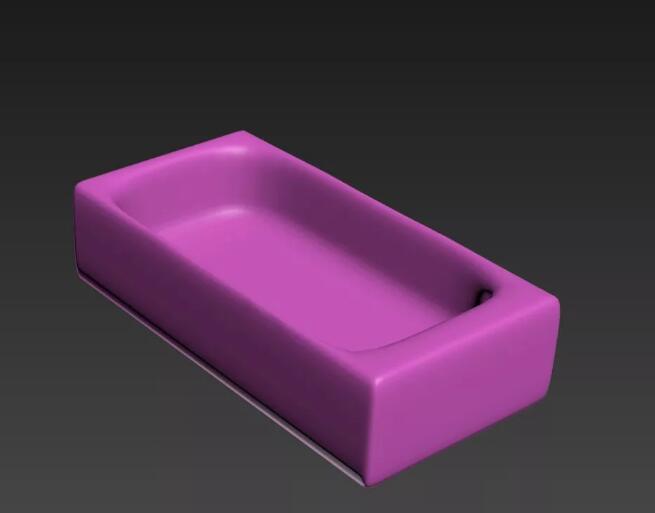

第七步:完成效果图

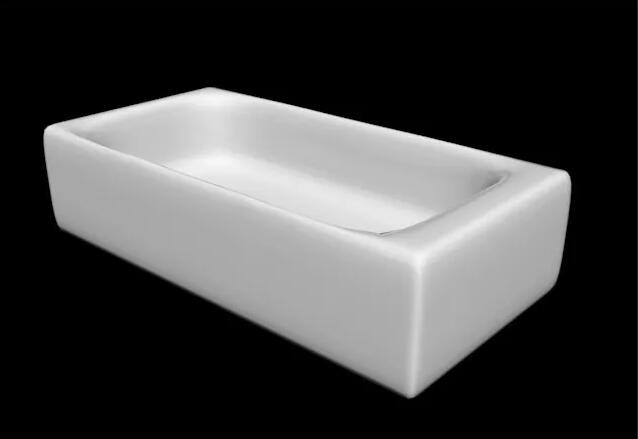

第八步:赋予陶瓷材质,渲染

赋给浴缸模型陶瓷材质,Shift+Q渲染,最终效果如图所示。
