犀牛曲面建模教程,水龙头把手建模方法详解

2018-02-06  14380 分类:设计资讯

犀牛曲面建模教程,水龙头把手建模方法详解

曲面建模一直是犀牛建模新人所要攻克的重点和难点,里面有很多技巧性的操作以及各种问题,需要大家多练习和实践才能解决。一句话,只有多练,你才能学会犀牛建模。下面品索教育为大家带来水龙头把手的建模方法,要点是曲面比较难把握,所以要多练,把最基本的线和形了解清楚是最重要的。大家需要记得要点,曲面一定要顺滑才会比较好。


水龙头把手建模方法详解:

第一步:画中心线,确定大体

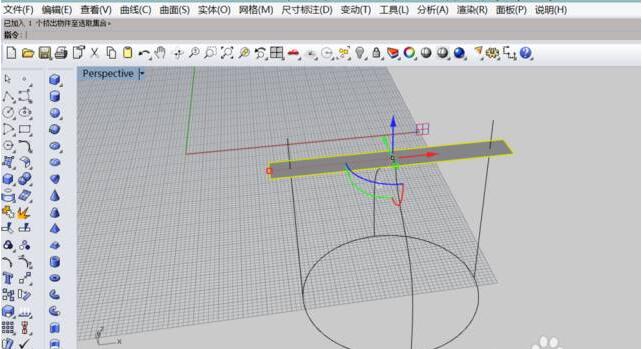

如图(1)然后先画把手的柄的部分,先用用线(内插点工具)画一个长方形

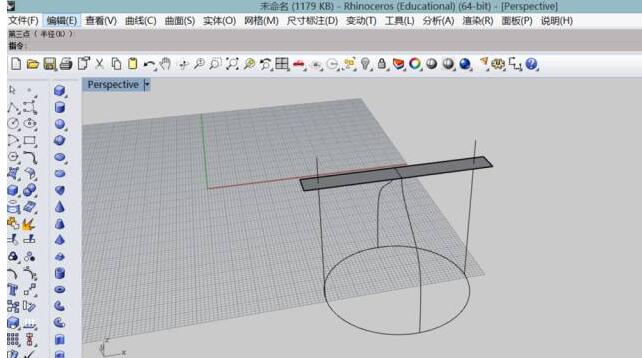

如图(2),再用拉伸工具把把手的柄拉伸出来

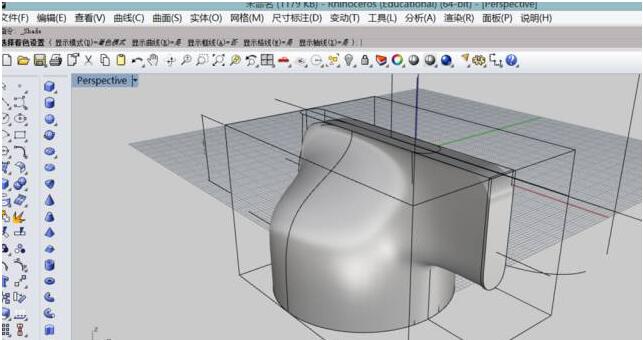

大体形状如图(3)。


第二步:建盖的那部分画线,这里我们可以先隐藏手握拉伸出来的部分

画线依然是用内插点工具,画的线如下图(1)


线多余的部分用修剪工具切掉(先点图(2)的面-点修剪工具-要修剪的曲线部分,就可以修剪了)


最好画好的线如下(3)


第三步:曲面工具画线

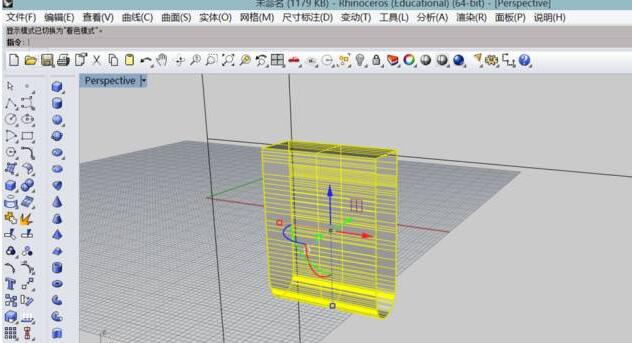

用从网线建立曲面工具,按顺序逐一点击线-右键结束命令,效果如下图(1),把隐藏的部分显示出来,然后用内插点曲线工具画出下图(2)的曲线。



第四步:修剪曲线

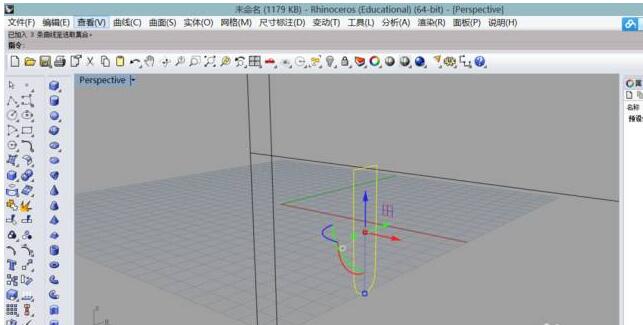

同时点击新画的曲线,按修剪工具-点击要修剪不要的部分-右键结束命令要修剪的部分就会不见了。如下图:


第五步:混界面操作

点击混接工具,把下面黄色的两个面混接起来,点击混接工具-点击面1和面2-按右键-调整混接点(要求对齐,才不容易出现问题)-弹出调整曲面面板-按确定即可。



第六步:圆角处理

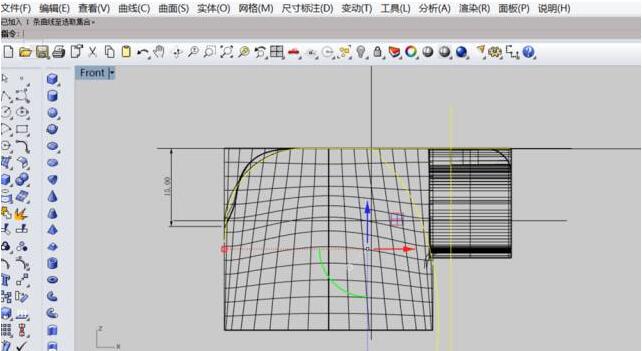

混接完以后效果如下,稍微检查一下,如果没有什么问题,就可以用不等距边圆角工具进行圆角,圆角一般为0.5mm,不宜过大,要不然影响美观。

最后效果图如下:



以上就是水龙头把手建模方法的步骤,大家可以试试,注意曲线与面的画法和生成。
