Proe基础教程之带命令的操作方法和用途


Proe基础教程之带命令的操作方法和用途有哪些?下面小编将为大家来详细介绍,希望大家在了解之后能够更好地将之运用在实践中,同时希望大家可以更好地了解ProE.

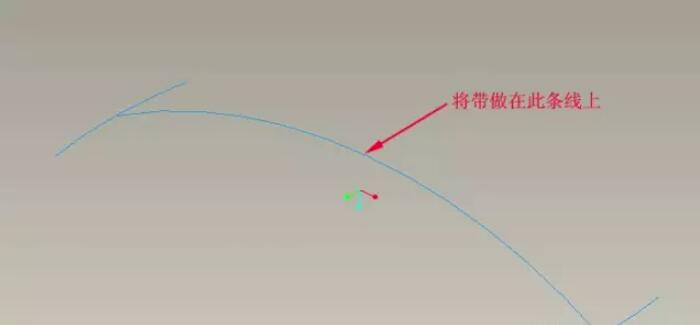

1、做此样曲线,如图:

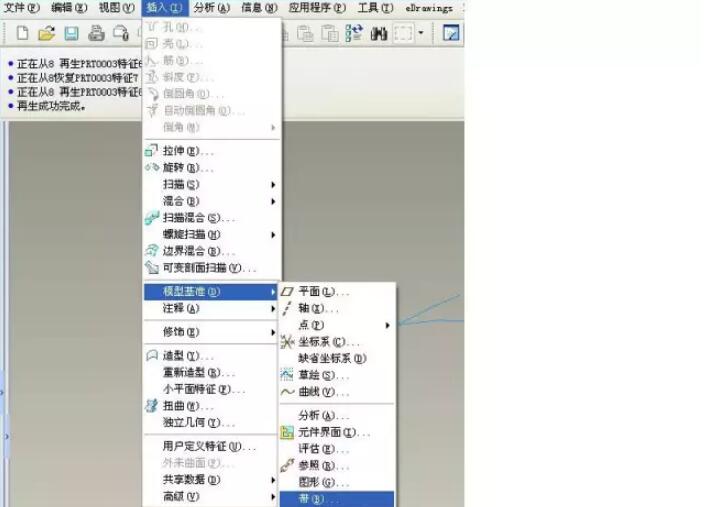

2、插入——模型基准——带,如图:

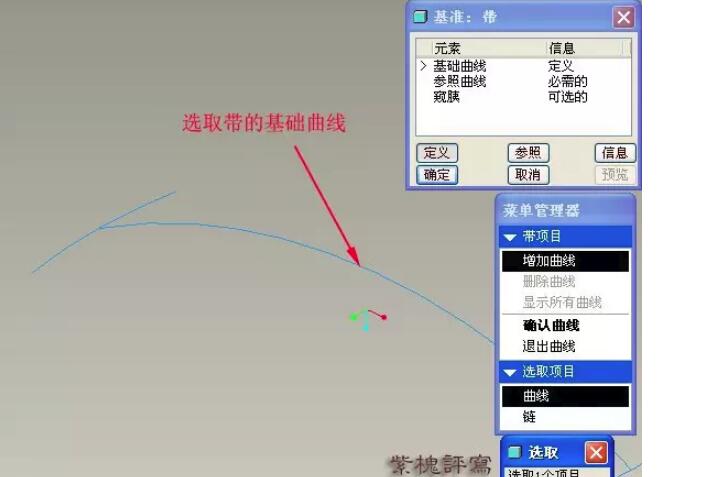

3、选取带的基础曲线,如图:

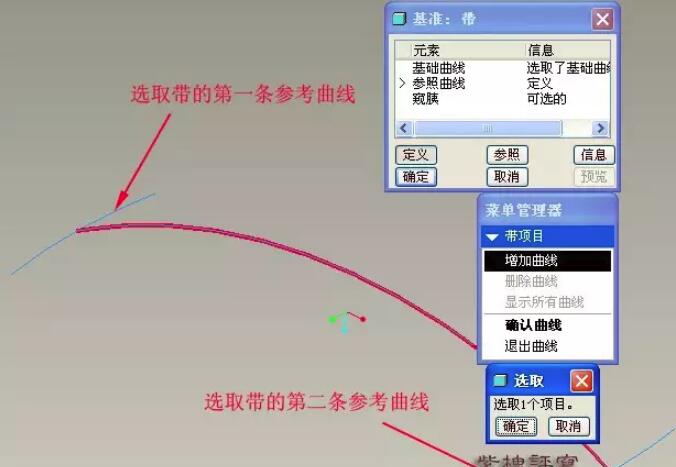

4、选取带的参考曲线,如图:




5、定义带的宽度


6、最终结果,如图:




在PROE中,带命令起不到实质性的作用,但可以把它做为中介,比如做3维造型曲面是要定义两个截面但中间还要另加截面控制的话,你就可以用到带工具,还分别定义与这个带曲面相切,就可以得这两段是相切的,从而得到光滑的曲面。
