Proe基础教程,教你测量3D图物体的尺寸

2018-03-10  1865 分类:结构工程

Proe基础教程,教你测量3D图物体的尺寸


我们在使用Proe的过程中,看看图的时候通常都必须要知道我们图中产品的尺寸,那么这个时候我们应该要怎么测量呢?下面小编将为大家来详细介绍Proe基础教程之测量3D图物体的尺寸介绍,大家有兴趣的话可以一起来学习学习。


Proe基础教程之测量3D图物体的尺寸


打开proe,为什么先要打开proe,相信大家都是知道的。

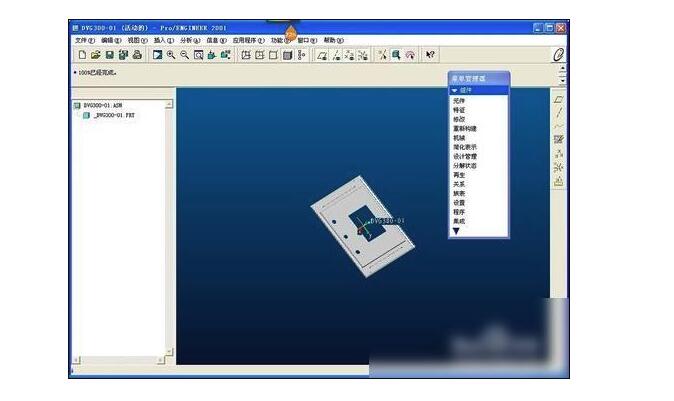

再打开我们需要测量图。




然后点击‘分析’命令中的‘测量’工具。




在测量选框中选择‘距离’选项

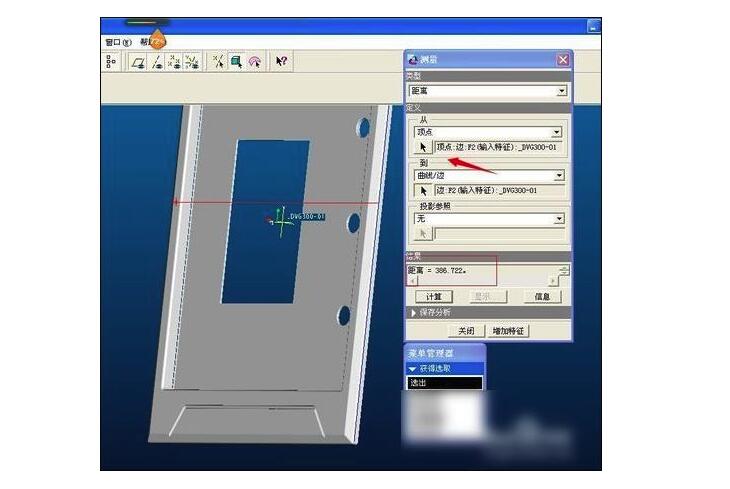

然后我举例测量物体的宽度:在图1中进行选择,我们是测量宽度可以选择‘顶点’这个命令,在图上边缘取一个点,如图2红箭头所示。

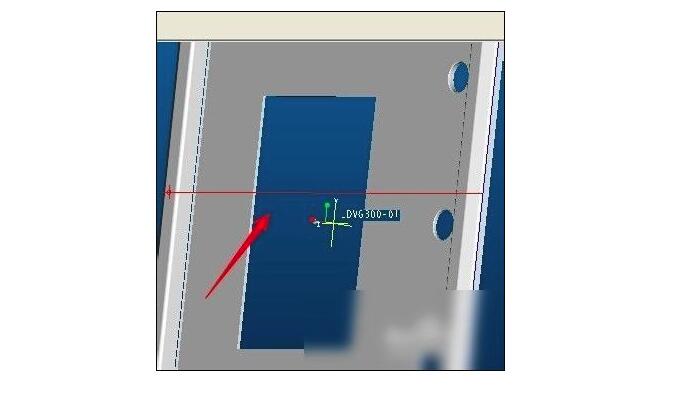

然后再在图的另一边取一个点,为了准确我们选择‘边’这个选项。这样我们就可以知道物体的宽度了,如下图红线为宽度,数据在红框里可以看到。






以上便是关于Proe基础教程之测量3D图物体的尺寸的介绍,其实都非常简单地就测量出来物体的宽度了,大家可以先多尝试几遍,之后我们可以根据这个教程来更加了解Proe这个软件。
