CAD绘图三大技巧,瞬间帮你提高CAD绘图速度


我们在使用CAD绘图的时候,经常因为CAD绘图的几百条命令而头疼,想要将这个繁琐的绘图命令掌握需要耗费很多的时间而且也没有必要。本文品索教育将为大家详细地来介绍CAD绘图三大技巧,这几个技巧能够很快的帮你提高CAD绘图速度。




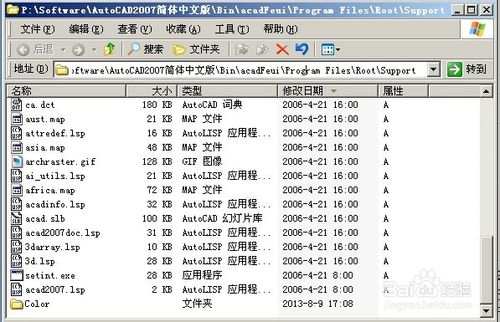

一、样板图


样板图是绘制一幅新图形时,用来给这个新图形建立一个作图环境的一个样本。其中包括层,每一层的线形,颜色,标注时字的大小,字的纵横比,箭头大小,绘图范围等一些限制设置。样板图中甚至还可以包含一些通用的图形,如图框,标题栏,粗糙度符号等,凡是公用的参数,图形等都可以放在样板图中。这样便于各个使用该样板图的图形共享。


做一个合适的样板图上作图,可以带来以下好处:


1、不需重复设置。各种图形的共同参数是很多的,如箭头大小、字的高低、图层颜色等。如果不使用样板图,每一个图形我们都要进行设置。如果使用样板图我们只需要设置一次,这样我们节省大量的作图时间。并且可以实现作图的标准化。


2、样板图本身是一个利用率极高的图库。你可以将经常使用的符号,例如:粗糙度符号、设计基准符号、螺钉螺帽符号等做成块放在样板图里单独存储,在需要时可以非常方便地调出,插入到所需要的位置即可。还可以将本厂中的常用的或系列化的零件图放到样板图中,便于今后调用。因此绘图时间越长,样板图中保留的图块越多,今后绘图的速度就会越快。


二、块与属性


块是用来组合成复杂图形的一种简洁方便的实体,它被Autocad当作是单一的对象来处理。下面来看块的重要功能:


1、建立图库。利用块的性质,可以将当前图形中的一组对象,或者以前某个独立的图形定义一个块,也可以将常用的图素作成块,存放在样板图里。这样,实际上是建立了用户自己的“零件”库。绘制其它的图形时可以直接调用。甚至我们可以使用块将一些较小的细节图做块,按照“拼积木“的方式构成一张整图。经常用到的图形可以一次完成而不必重复制作。这大大地加快了绘图速度。


2、节省内存及磁盘空间。块的是单独存放的,数据存储结构中只单纯地保存块的存储地址、放大参数、设计基准、比例因子等,而没有各个图元的点、半径等信息,这些信息在块的插入后将根据图形要求来确定。也就是说,块的存储相对图形存储来说,节省了许多空间。因此,块的定义越复杂,引用的次数越多,则越能节省空间。


3、便于修改图形。在一个图中可能要插入很多相同的块,在设计过程中有可能要修改某个部件,代表这个部件的图形块就需要修改。如果不做块修改工作量会很大。但是如果将部件定义为块,就可以简单地对块进行修改,重新定义一下,那么相应的图形上的所有引用该块的内容也随之自动更新。


三、层的活用


应用层技术可以很方便地把图上的实体分门别类。一层图上(或一个层集合)里可以含有与图的某一特别方面相关的实体,这样就可以对所有的这些实体的可见性、颜色和线型进行全面的控制。正确利用和把握层的性质和功能将加快你的绘图速度。


层冻结:使用LAYER命令的“Freeze”选择项,可指示Autocad在重新生成图形时不显示指定层上的实体。由于冻结层上的实体不予显示,即不绘出,那么系统可以节省许多的时间。因此对复杂的图形可以冻结没有直接关系的层,来加快Autocad的ZOOM PAN 、REGEN 等命令和选择实体的速度。


以上便是关于帮你提高绘图速度的CAD三大绘图技巧介绍,希望大家能够通过这几个技巧来提高自己的绘图速度,从而更好地将之运用在实践中,希望大家能够更好地了解这个软件的使用方法技巧。
