产品设计手绘细节之线稿分析


作为产品设计手绘的初学者,我们在学习工业设计手绘作品的时候,一般都是临摹表面上的一些线条和形态,很多细节都会忽视,本文品索教育就将为大家详细介绍产品设计手绘细节,大家可以通过这些线稿的分析来了解整个产品设计。




一般产品设计手绘用笔一般两类,一类是黑色彩铅,一种是水笔(圆珠笔 中性笔等)两种笔用法不一样,画出的效果也有所不同,下面分享两种笔不通的细节。




一般画质感比较强的材质,这些细节一定会用得到,黑白对比强,然后两半留出白色的边,真实光影也是如此,同事这样表达更饱满,需要注意的是,在一个产品里面多处这样表达很容易造成画面“花”,所以更具画面需求选择一些比较重要的部分去刻画,其它地方带过。




这种一般属于塑料的表达,材质有反射和高光等细节

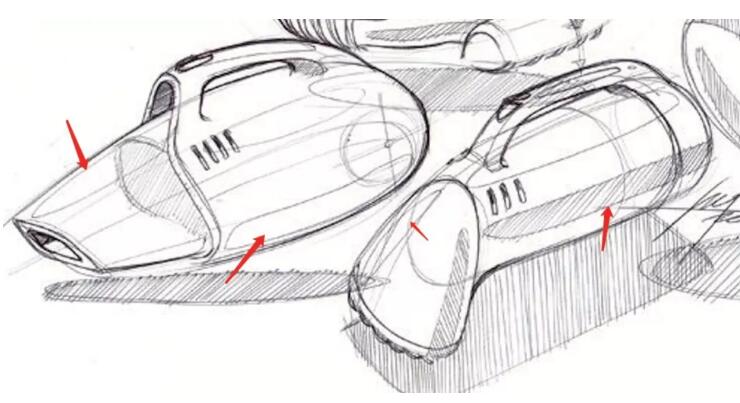

几个细节,第一亮部需要留出一个类似椭圆等形态高光,这个如果画效果图等时候就是留白或者很淡很淡的色粉轻轻上色




中间尖头属于边缘处理方法,注意看黑色和白色的细节


在画侧视图的时候,按图这样画会让产品更饱满,也符合材质真实反射效果,注意分模线的地方可以多画两根线




顶部尖头,结构线一定要弧线圆过去,同时要用两根线表达,类似最下倒角部分的表达一个意思,以后会专门讲产品倒角手绘,


然后中间箭头就是属于高光部分,画的快的时候都会用一个椭圆来快速概括留白表达。




椭圆留白表达,这种椭圆不是随便画的,要更具形态的变化而变化,如果看图看不明白,可以用三维软件建模然后到渲染软件去转动来观察光影的变化,其实就是图里差不多,只是手绘是一种概括表达。


还有一种就是圆柱体的透视问题,经常看到这个细节很多人画错,规律看下图,越往下看的椭圆深度越深,这样的透视才是对的,如果圆柱体是横着的,那么离自己远点椭圆画的时候就深度更深。




结构性手绘表达,画产品手绘的时候有一些看不到的也可以根据自己想象和推理画出来,可以轻轻画出来,这样有很多好处,可以检验透视和结构对否。




在手绘有一定的基础后,可以集中一定时间内大量快速训练手绘,每天把数量提上去,加上以上的一些细节和数量的堆积,我相信很快你的手绘有非常大的提升,网络上有好资料非常多,要学会总结和归纳,找出优秀作品的共同特点反复观看临摹和思考。
