犀牛建模技巧,产生曲面无法组合的原因与解决方法


我们在犀牛建模的时候,经常会遇到曲面无法组合的问题,这个原因很重要,而且要求也比较高,所以本文品索教育小编将在这里来为大家分析产生曲面无法组合的原因以及解决方法,大家可以通过下面的方法来了解,希望能够对大家有所帮助。


犀牛建模技巧,产生曲面无法组合的原因与解决方法


产生曲面无法组合的原因有这么几种:


一是曲面重叠,有重叠区域





二是两曲面边缘公差太大,超过组合规定公差值




三是两曲面边缘相对独立,并没有合并在一起

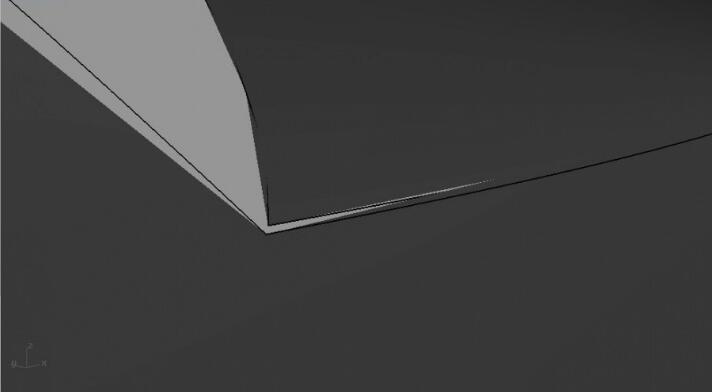

以上三种情况是我们最常见的组合问题,我们拿出一种情况来分析,先看下图





(实际情况无法组合),这种情况属于第二种,边缘公差值过大,超过组合规定公差值,所以无法组合。


解决方法一,使用合并两个外露边缘工具,建立完整曲面。


合并后的效果如图





解决方法二,调整公差值,最好在建模之前调整公差值。


其实最需要注意的是建模的科学性,简单的说就是你想选中边缘它必须就是边缘,选中端点、中点等它必须就是端点或是中点,不能很马虎的带过,很多人在建模的时候因受到其它点、网格和边的影响点选错位置,导致后期建模出现各种各样的问题,经过分析都是点没对齐,边没对齐等。小问题会影响后面很多工具使用不成功,一定要严谨对待。犀牛建模都借助于工具,每个工具的使用都必须符合该工具的定义,举个例子,你使用网格工具建立网格曲面时,你会发现边缘选中线段时(就是一条线)。





选择线段


A处就不会出现相切和曲率选项,因为没有边缘可以和它形成相切或是曲率连续。如果A处选择边缘呢?




相应的就会出现想切和曲率两个选项。说这么多只想告诉大家的是要想曲面边缘之间没有缝隙,还是要合理使用犀牛工具,在选择的时候一定要看清楚你选择的元素是什么,我们排除一种情况就是有些网格成面工具,例如嵌面工具,网格工具等,系统为了让你形成的曲面更好的表现出来,不免会出现面的边缘偏离原先轨迹情况。

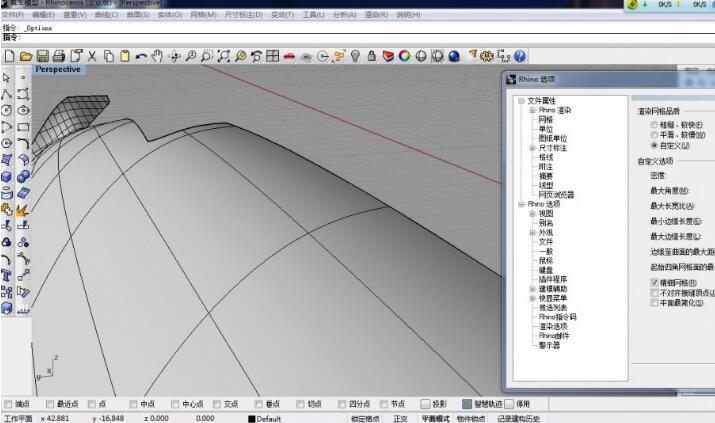

这和系统设置有关,例如公差,网格,模型质量等一些因素,所以会出现轨迹和真实边缘出现缝隙),改变网格质量后的效果(自定义调整)





以上便是关于犀牛建模技巧之产生曲面无法组合的原因与解决方法概述,如果你要想建出高质量的模型的话,最主要的还是在于画线和对于犀牛的理解程度,大家可以多加练习,这样才能更加地了解犀牛建模,希望本文能够对大家有所帮助。
