犀牛基础教程,教你用T-SPINE做路径形态快速生成

犀牛软件的功能强大无比,这是毋庸置疑的,犀牛可以做什么呢?这在于犀牛软件使用者的软件功底和创意思维,不管你想要用犀牛从事何种行业,软件功底及基础一定要牢固。下面带来一篇犀牛基础教程,教你用T-SPINE做路径形态快速生成,这里使用犀牛建模插件,应该可以让不少犀牛新人能够获取到新知识。

关于RHINO下T-SPINE的教程,用T-SPINE做路径形态的快速生成。

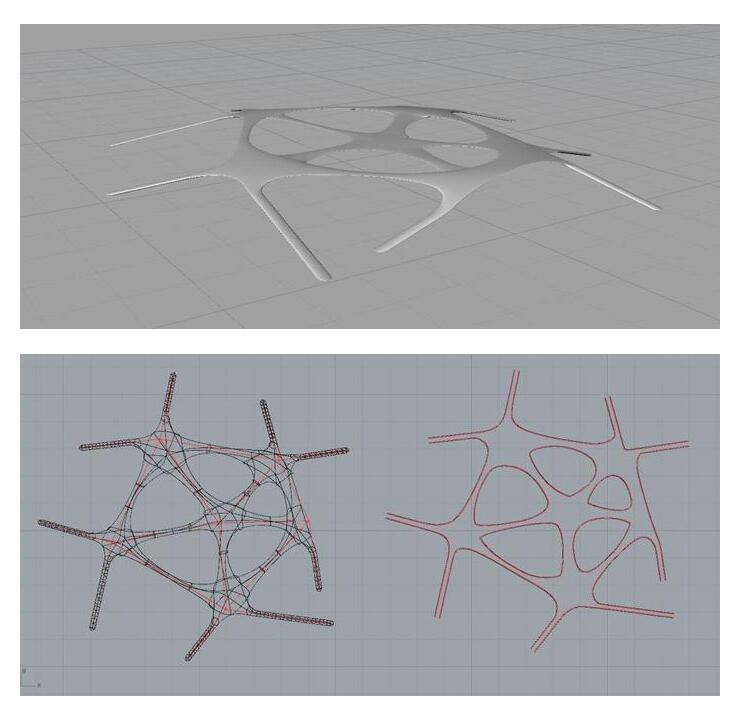

效果图


以下是制作过程

第一步:用段直线工具建立路

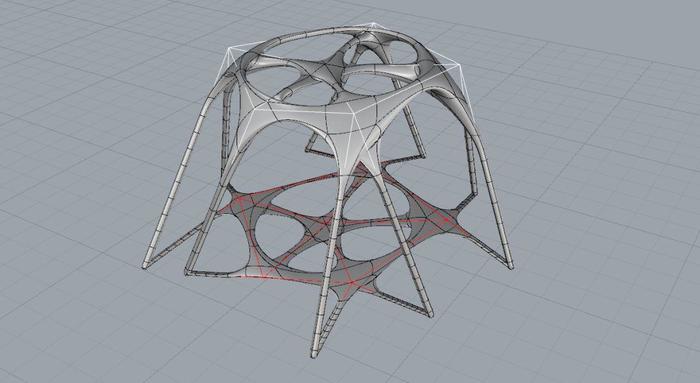

第二步:用SCALE1D命令,垂直拉伸10倍,也可创立辅助参考路径1:10

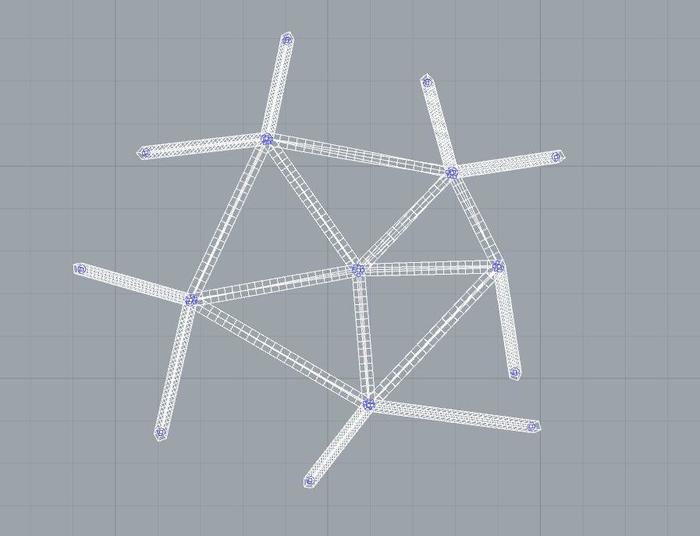

第三步:利用T-SPLINE中的PIPE命令将路径变成体,RADIUS(D)=0.1

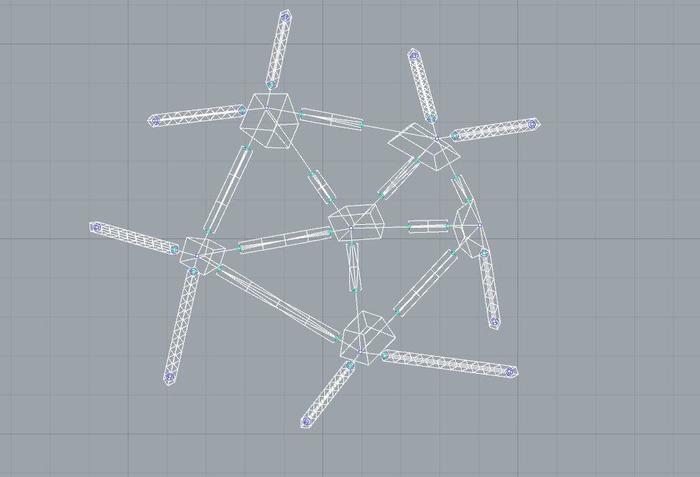

第四步:调节控制点,改变体块局部的截面大小以及衔接角度

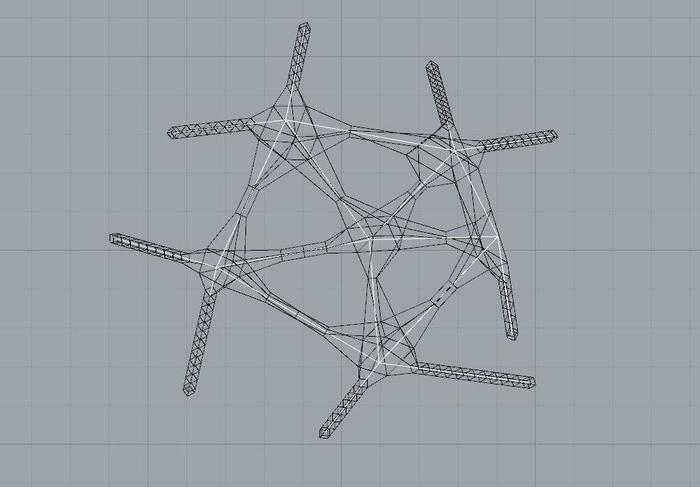

第五步:回车得到调整好的形体,若还需调整,重复输入PIPE命令即可

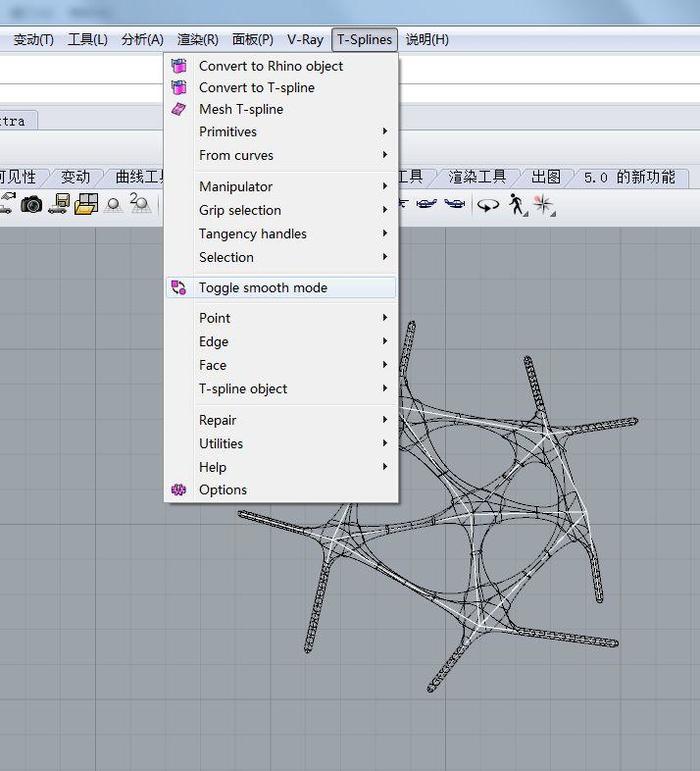

第六步:输入圆角命令,让形体划直为曲,得到光滑曲面


第七步:参考步骤2,将形体高度缩减10倍


第八步:得到最终草模
