犀牛实训_犀牛建模连续性精讲,这些“骚”操作,你都知道么?!

连续性这个名词说出口,就给人一种专业术语的感觉,生僻,抽象,难以理解!在犀牛,准确来说,在整个工业设计数字化建模领域,连续性都是一个核心的内容,理论,应用!可见,连续性的内涵是如此的丰富,应用范围如此的广泛,影响深远。当然,对于初学者来说,连续性是如此的难以理解!

鉴于连续性的重要性如此高,小编结合10+的从业经验,将连续性进行一些总结,希望能够给犀牛,或工业设计建模软件如proe(Creo)、alias等学习带来一些帮助。鉴于连续性的内涵和应用如此之广,总结难免有不足之处,还请各位拍砖。

连续性是软件开发和设计时的一种数学思想和理论,在实际的建模中得以从衔接,可调式混接曲线等不同的命令中以不同的形式体现。但是,对于设计师或者软件作为一种工具来说,对于工具的应用者来说,更注重的是设计效果!所以,数学思想也好,建模理论也罢,其实都是服务于设计从业者,软件工具应用者在实现设计美学中的美学效果的。

因为软件开发者为工科研究人员,整体的工作和相关思维充满了严谨的逻辑性,科学性,软件工具多为设计师应用,设计师是天然的感性思维。当理性和感性发生化学反应,难免发生天然的排斥反应。对于设计师来说,这也是为什么连续性深奥难懂的原因。


鉴于连续性从不同角度的解读意义不同,为了更好的帮助大家理解,本文从设计师的设计美学角度和软件工具的原理角度分别做总结分享大家。


PS:连续性,是指设计数字化表现中,基于造型需求,为了实现相应的美学效果,软件应用时,两条曲线或两个曲面相交处要形成的关系。在软件应用中,可以分为:位置关系(G0),相切关系(G1),曲率关系(G2),G3,G4四种设置。


一、“效果”讲解!

“美”往往是很抽象的:简约,硬朗,时尚......

从设计师的创意表达中,型面效果,要注意哦,是型面效果(造型中基于结构,分型,建模分面等需求,人为主观的分割的两个面相交边缘的关系)可以概括性的分为两类:硬朗的,平滑的。

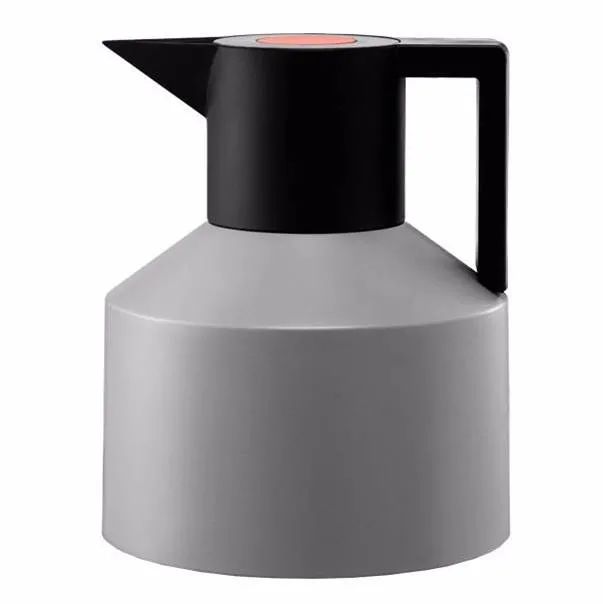

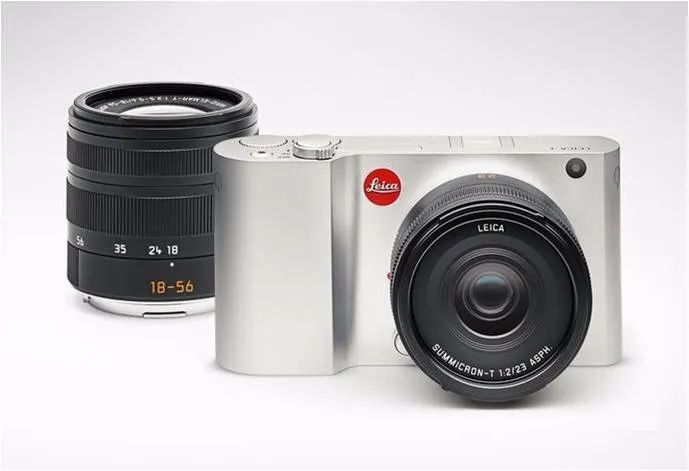

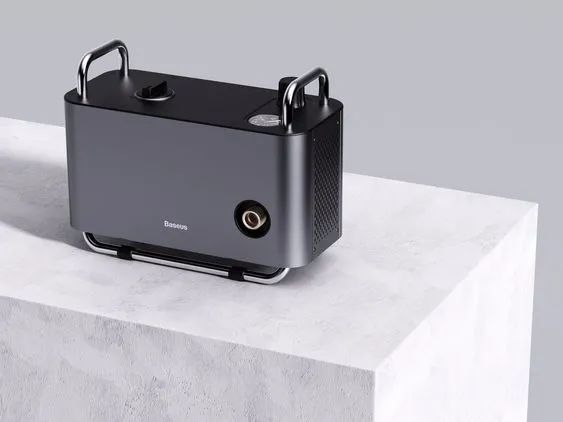

硬朗的,多指面与面的相交处为明显的棱边。

视觉效果:锐利,硬朗,攻击性,力量........

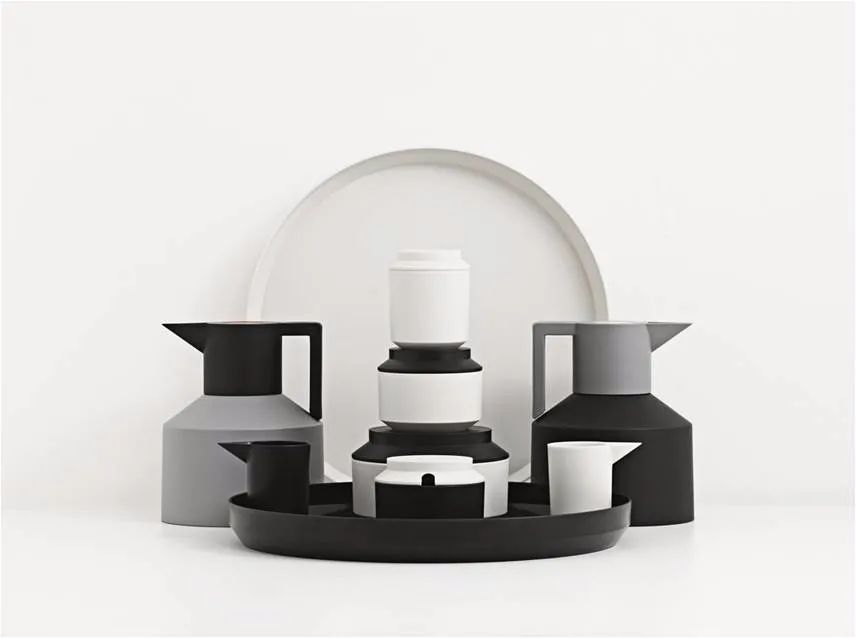

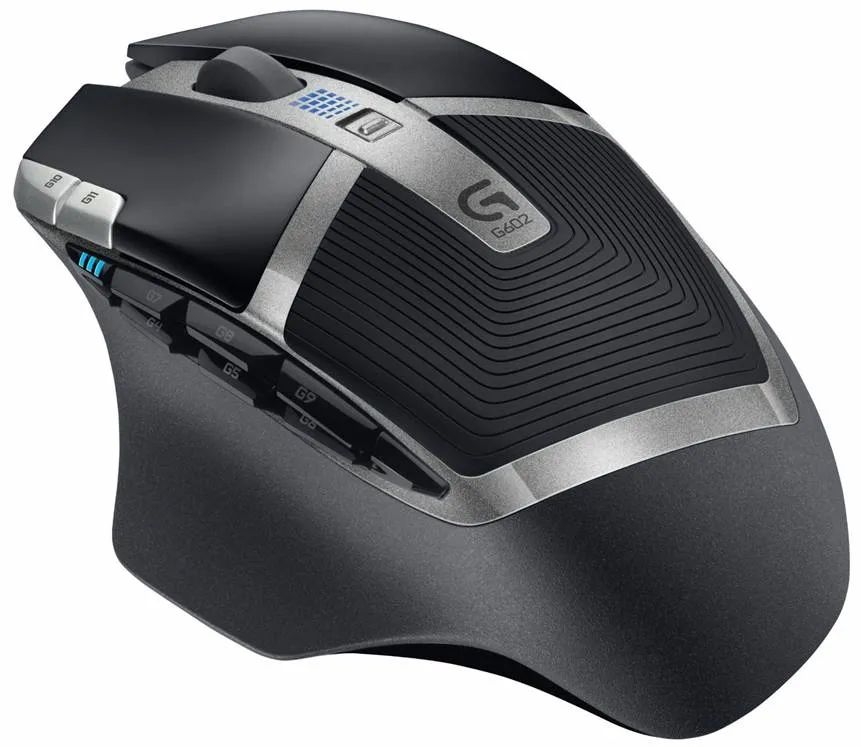

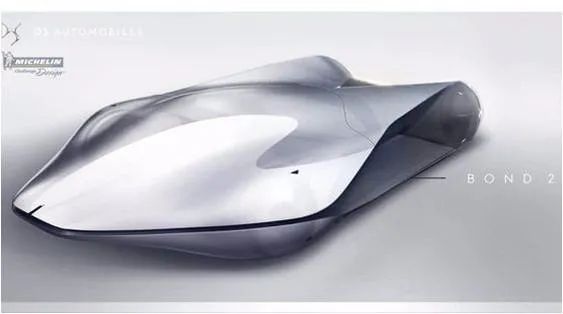

如下图所示:

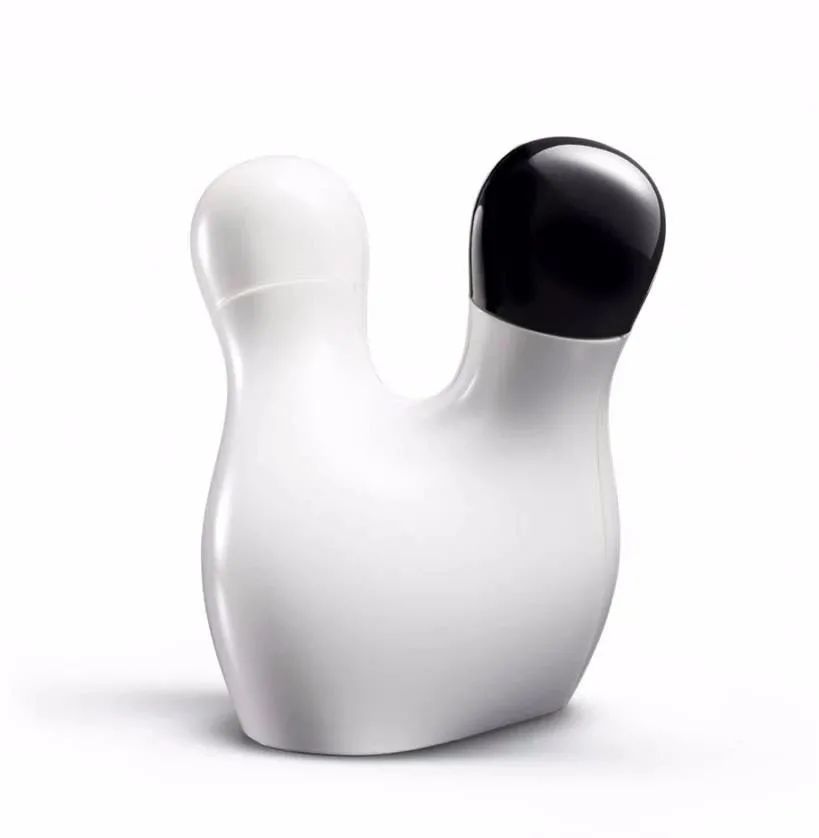

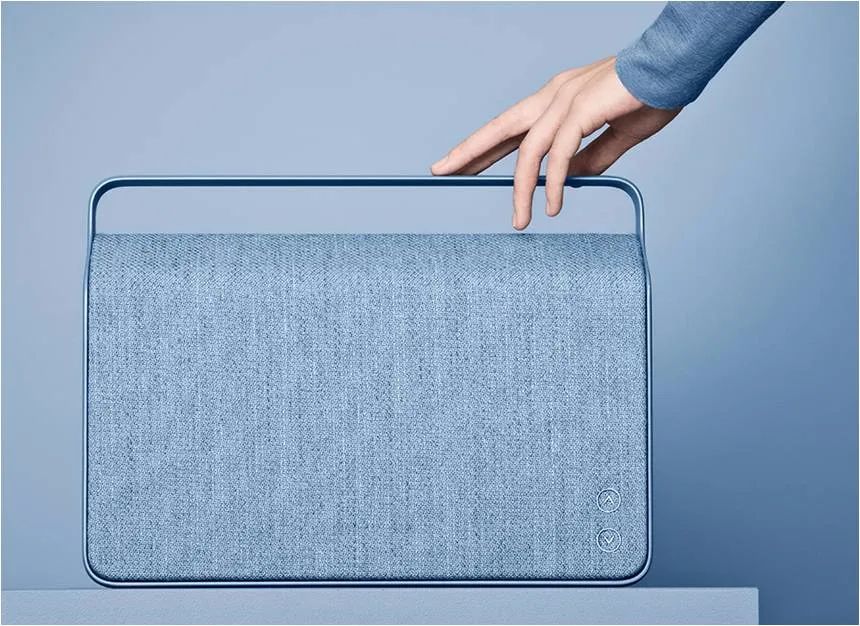

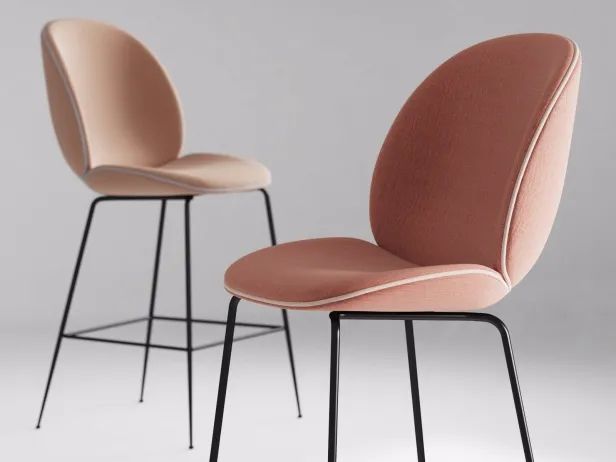

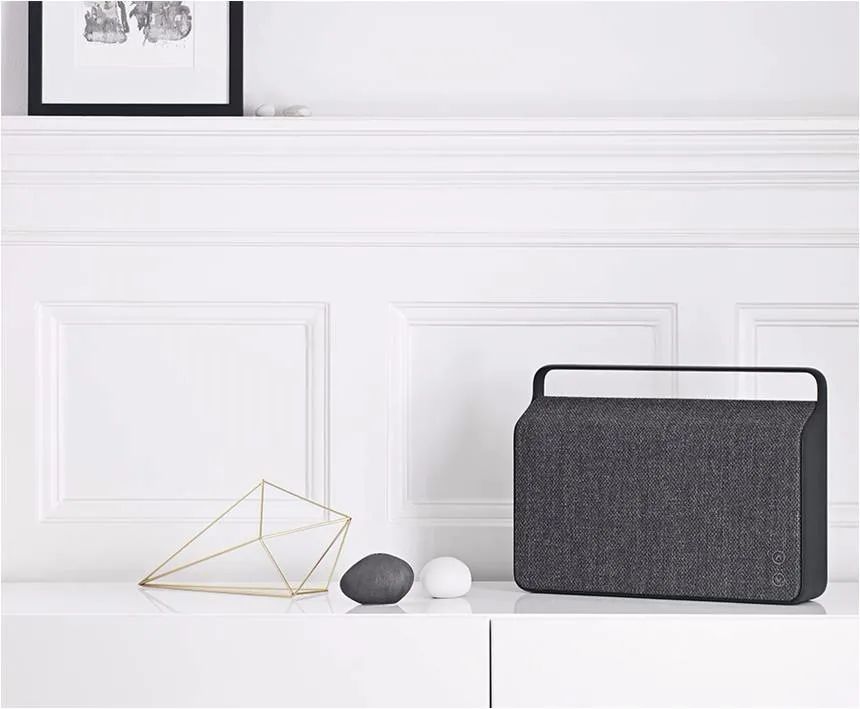

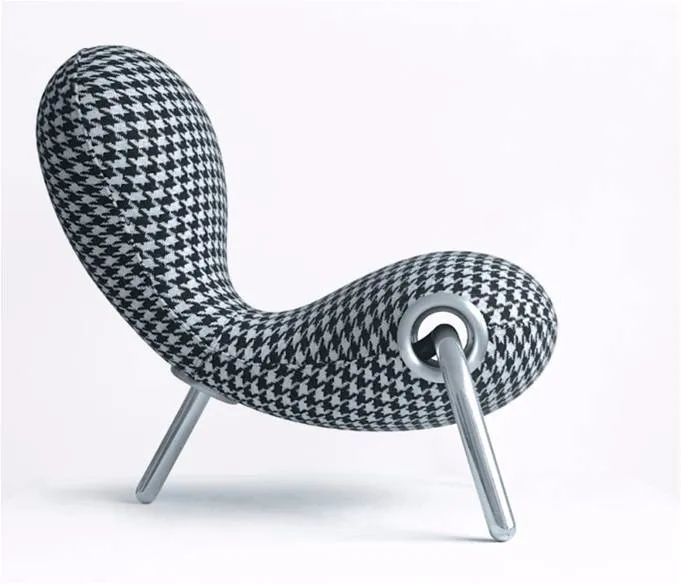

平滑的,多指面与面的相交处为平滑的,但是往往有面的起伏变化。

视觉效果:圆润,流畅,亲和力......

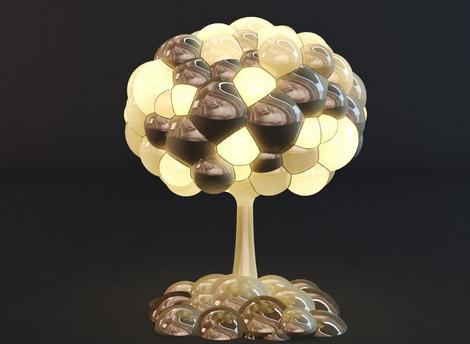

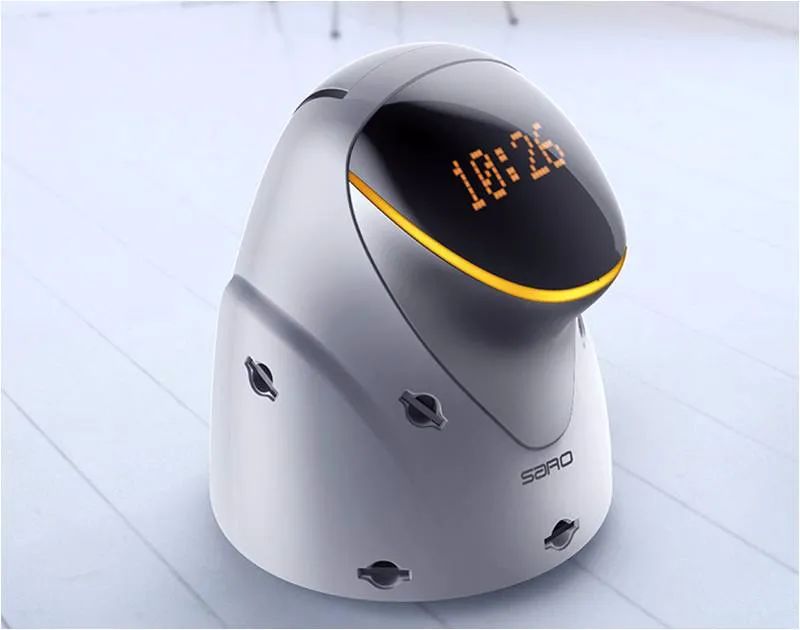

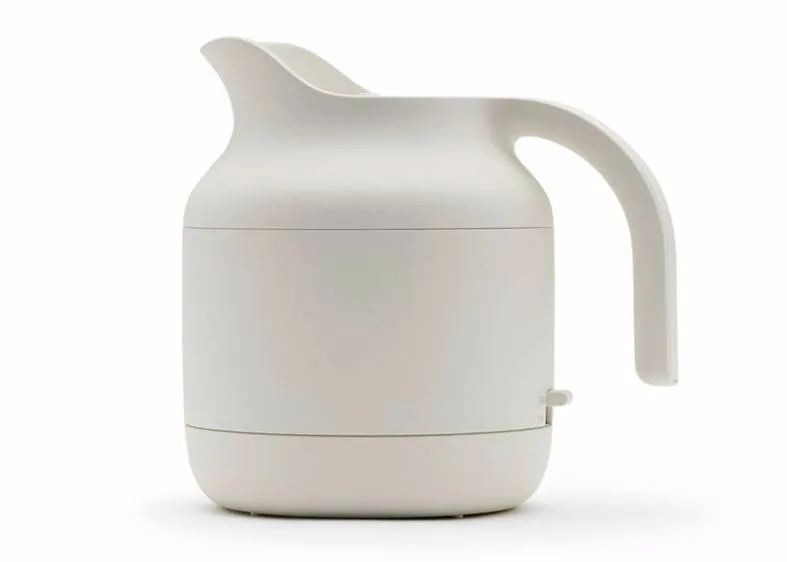

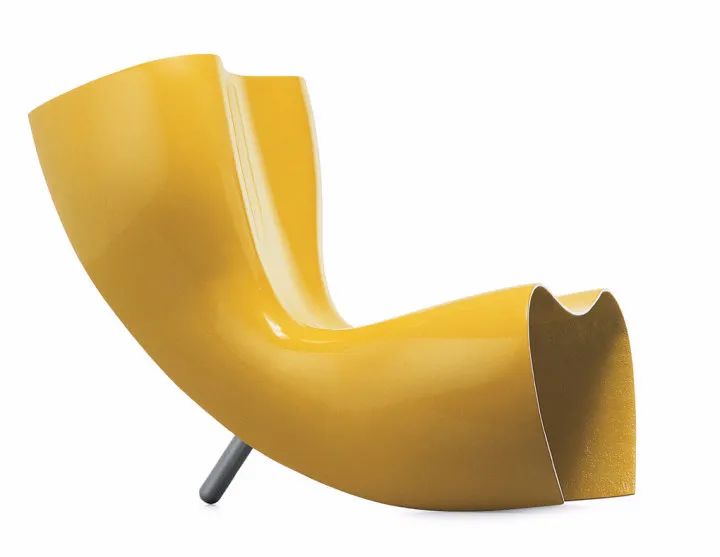

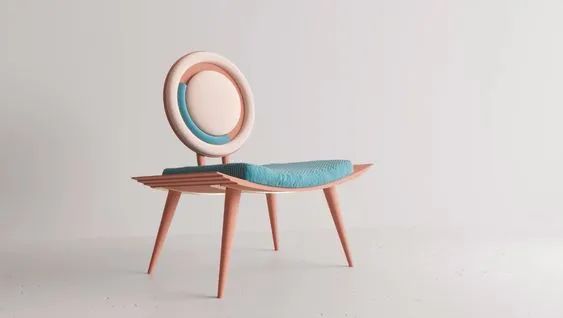

如下图所示:

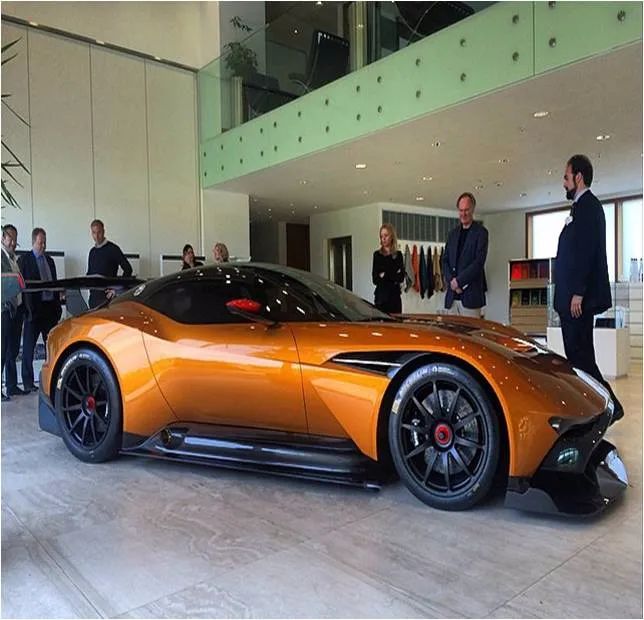

硬朗与平滑兼具,多指面与面的相交处从明显的棱边到平滑的过渡。

视觉效果:速度感,力量,渐变......

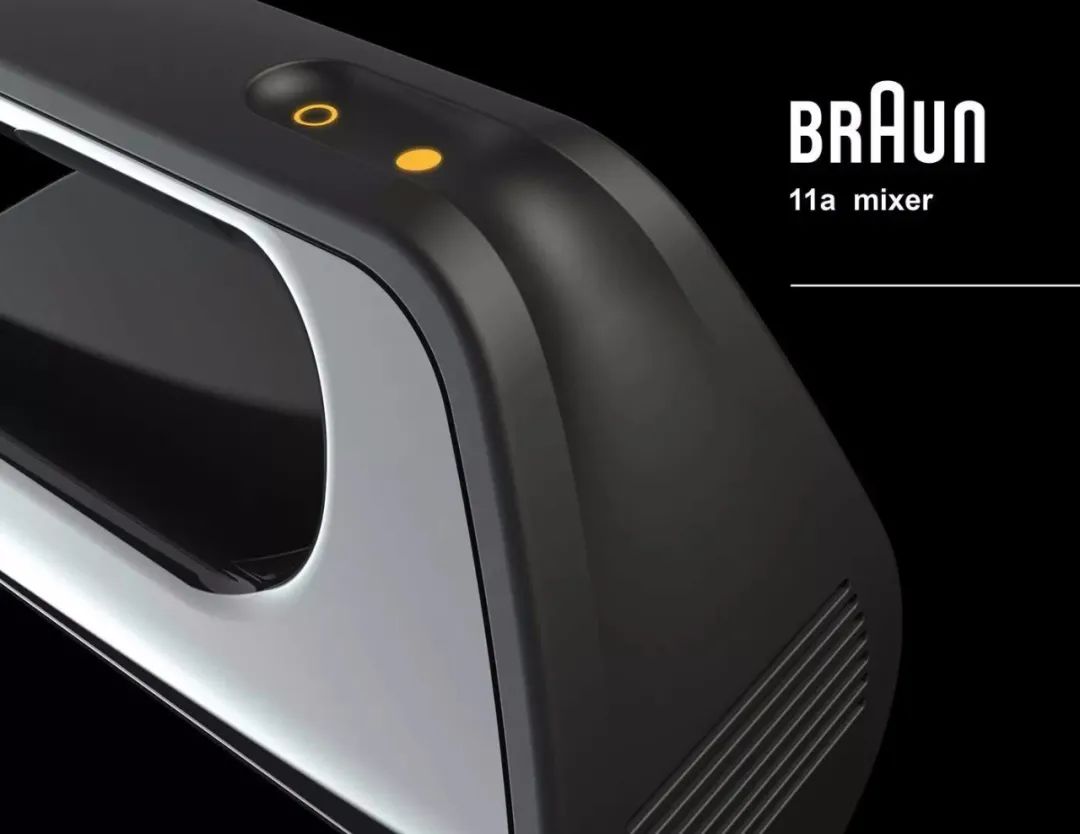

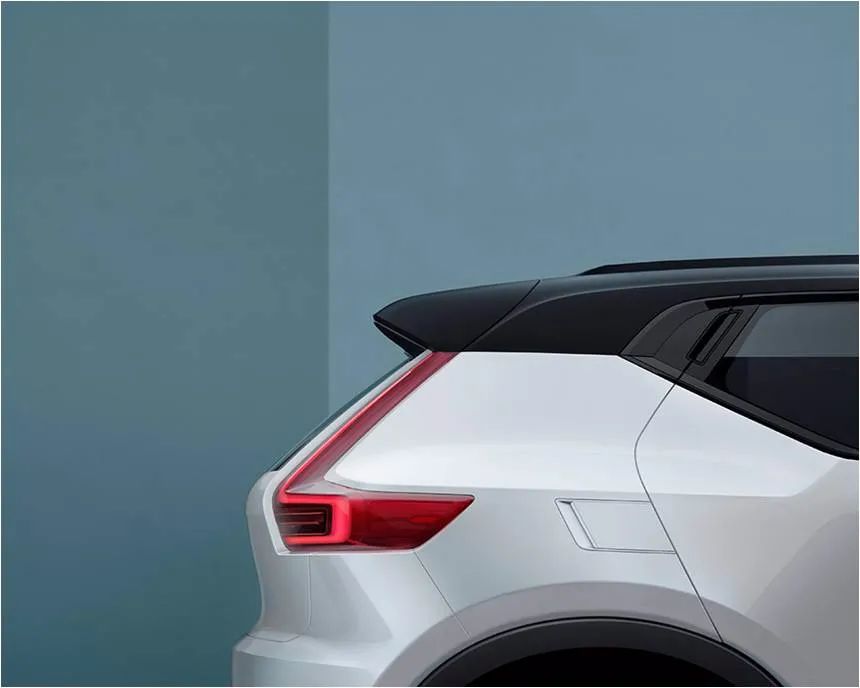

如下图所示:

二、设计“效果”在软件建模应用中原理的总结!

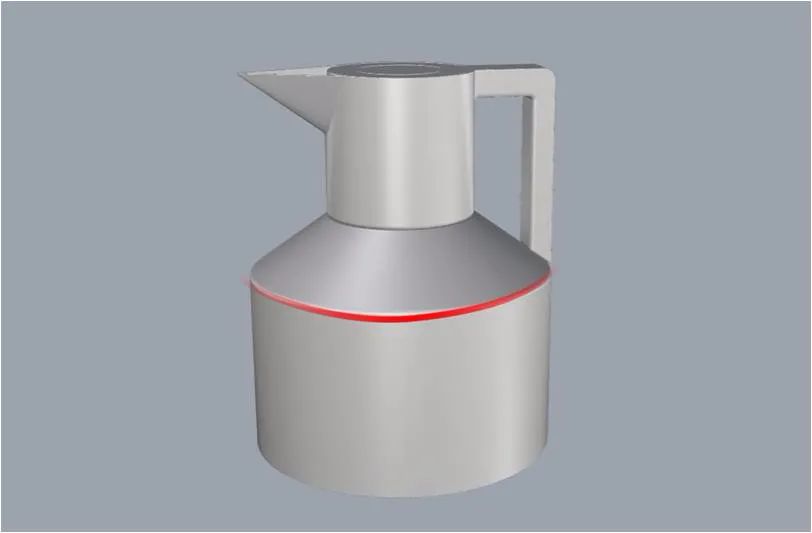

硬朗的,多指面与面的相交处为明显的棱边。如下效果图所示:

如上图所示,红色线条所示位置为两个面的交线,上下两个面的效果为硬朗的(有棱边),在建模中相交处连续性为相交关系。

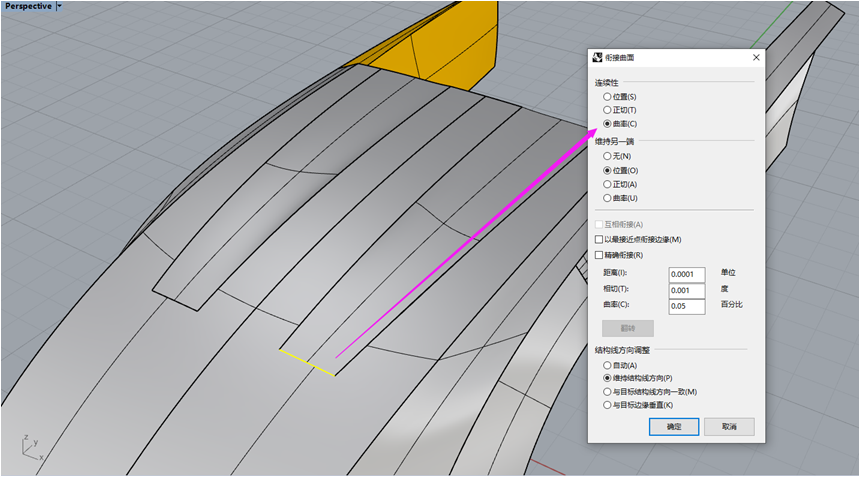

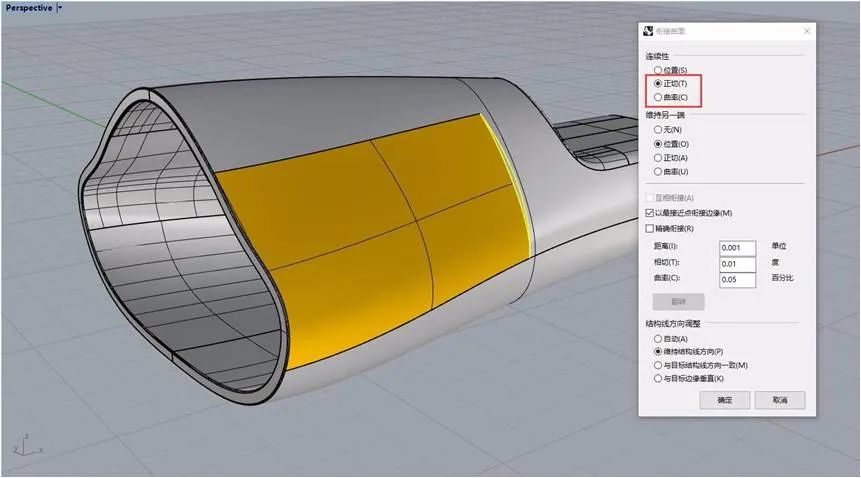

在建模时,在有连续性设置的命令中,选择相应的连续性时选择:“位置”。如下图所示,在使用混接曲面进行两个曲面连接时,连续性如下图所示:

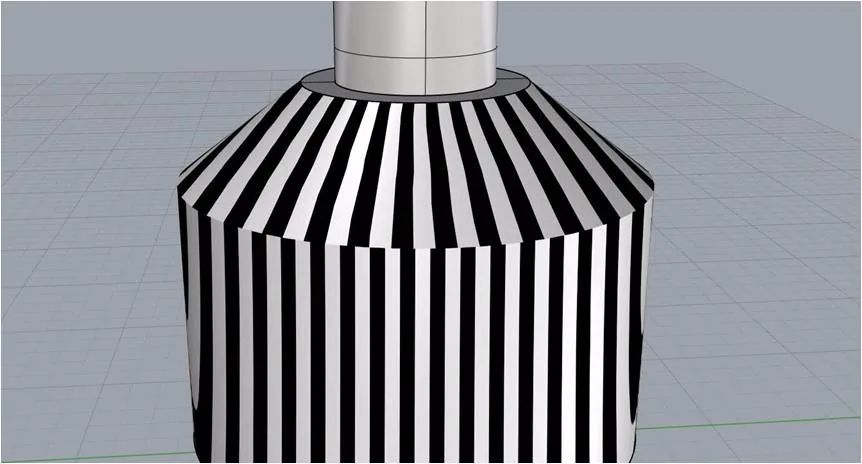

两个面之间的连续性,通过斑马纹可以做粗略的判断,斑马纹的走势,是错位断开的。如下图所示:

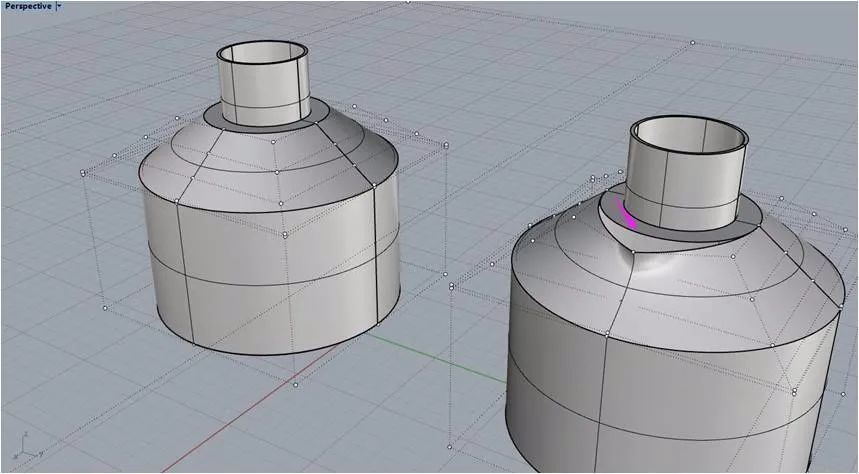

连续性:相交(G0)连续,即两个边相交。实现两个边的相交,需要1排控制点的重合相交。如下图所示:


左侧为两个边相交,控制点重合,右侧为1个控制点不重合,此时,两个边有明显的间隙。

Ps:有连续性设置的命令如

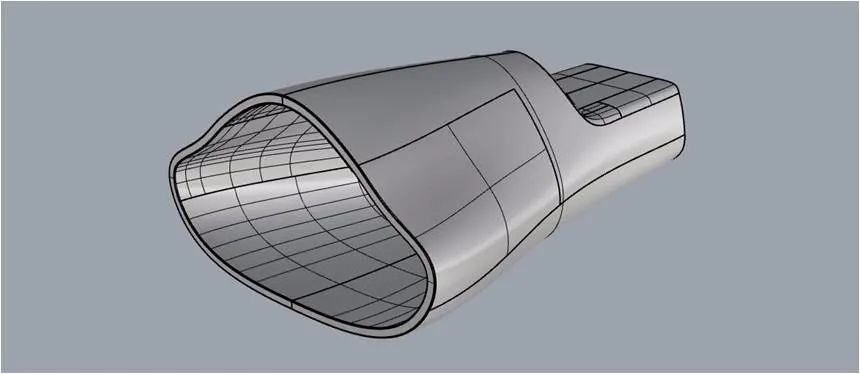

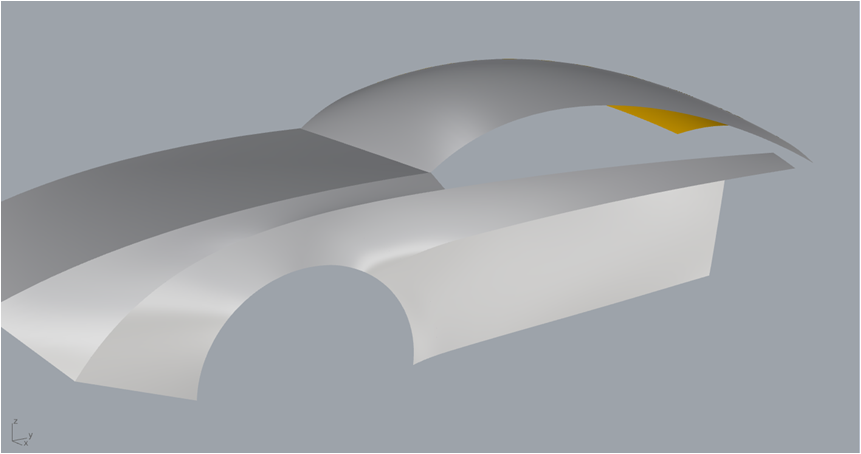

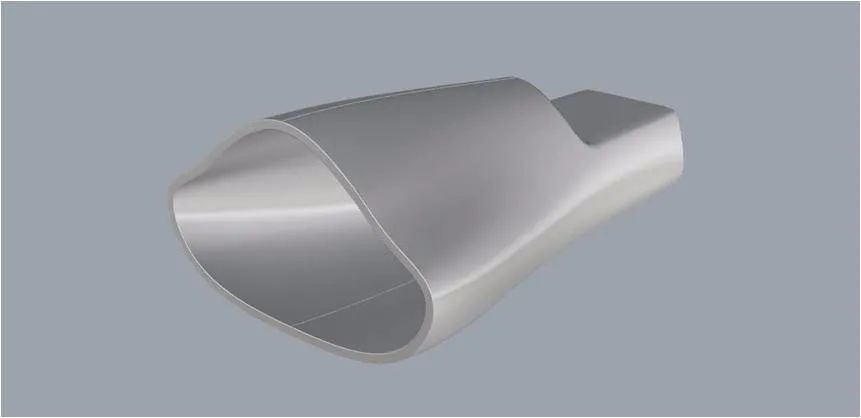

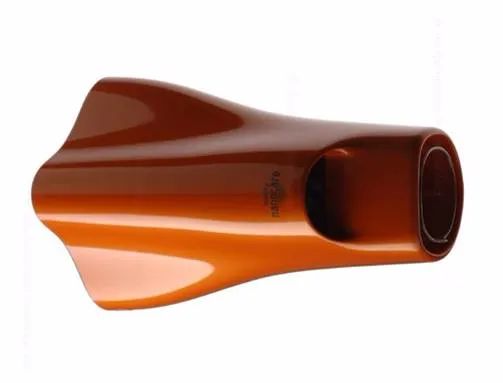

平滑的,多指面与面的相交处为平滑的,但是往往有面的起伏变化。如下图所示:

如图所示,中间造型的凹凸起伏,在实际的产品或者效果中,是看不到的,实际建模中,基于造型和建模方法的特点,需要将曲面分成几个部分分别构建。因为设计效果中是平滑的,所以在建模分面时,每两个曲面的衔接处需要进行平滑处理,此时,两个曲面之间的关系为 “相切或曲率”。

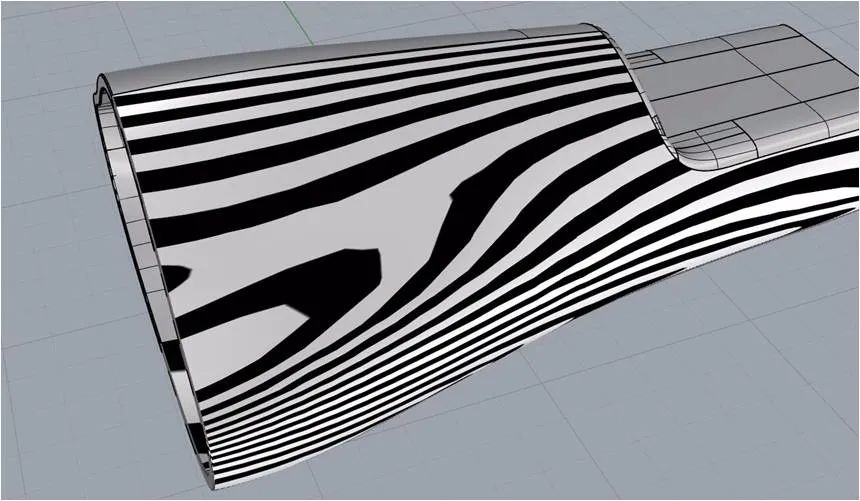

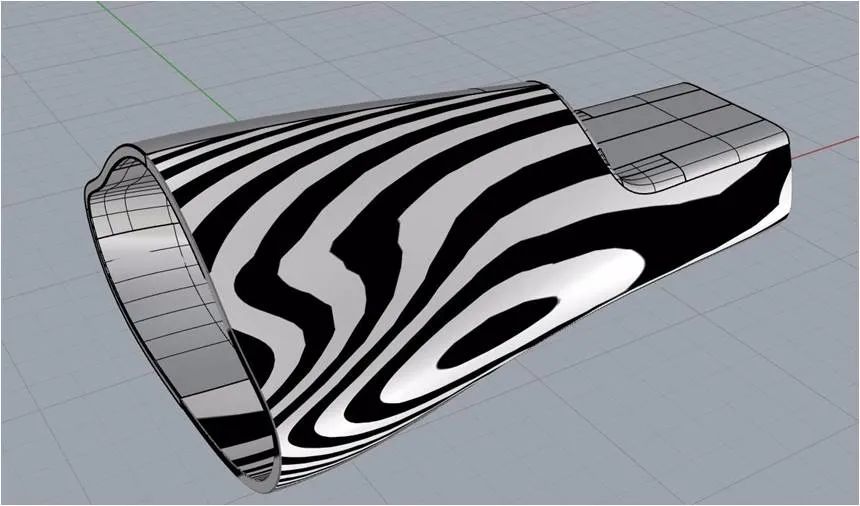

两个面之间的连续性,通过斑马纹可以做粗略的判断,斑马纹的走势,是平滑过渡的。如下图所示:

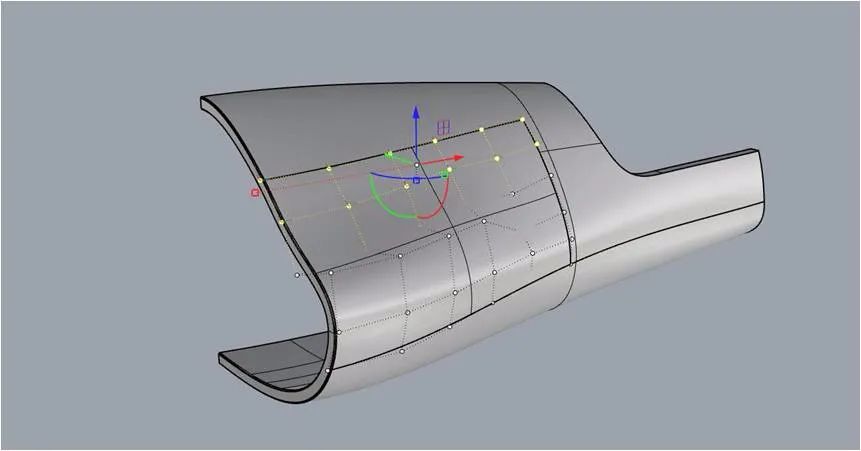

连续性:平滑效果,即在软件里面设置为:相切(G1)或曲率(G2)。保持相切,需要2排控制点,保持曲率需要3排控制点。在约束相应的相切或曲率的连续性后,对应边缘的2排点或3排点是不可以移动的,否则就失去了相应的连续性效果。同时,需要注意,所强调的控制点的排数,是两个曲面均需要同样数量的控制点。如下图所示:


PS:在平滑效果的表达中,一般相切即可满足大多数需求,一些高要求的项目如汽车,因考虑空气动力学等因素,需要达到曲率连续。G3,G4理论上存在,实际工作中是很难做到的。

硬朗与平滑兼具,多指面与面的相交处从明显的棱边到平滑的过渡。

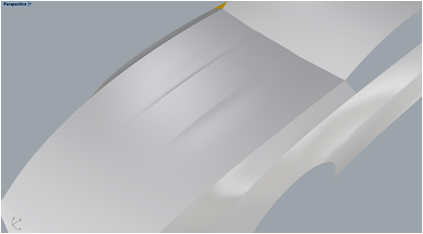

如图所示,硬朗和平滑间距是指硬朗效果到平滑效果的渐变,是平常指的渐消面效果。

渐消面是设计师常用的设计手法,是具有独特的设计效果。一般在塑造一种锐利,速度感的设计效果时候最常用的设计手法。

在建模中,一般是在局部进行切割四边形后进行补面,在两个面的相交处的关系仍然为位置(G1连续)。两侧相邻边的连续性一般为相切(G1)或曲率(G2)。

总结:

1、连续性,指两个曲线或曲面相交处的关系。

2、连续性设置为:位置连续(G0)、相切连续(G1)、曲率连续(G2)、G3、 G4。

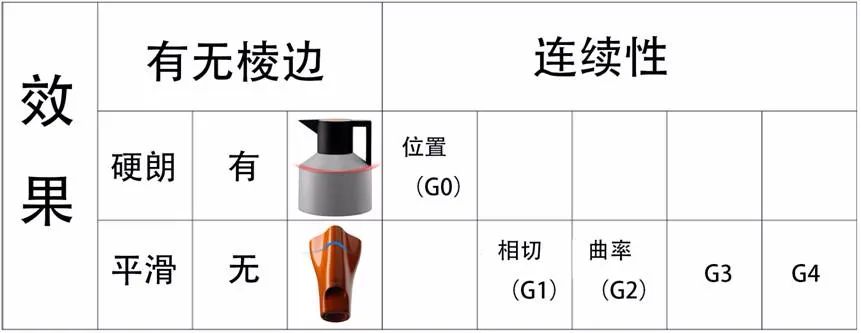

3、对于设计师来说,更多从效果来判断连续性的关系:


关于连续性就讲解到这里,希望对于学习犀牛的小伙伴能有帮助!关于讲解中的素材,更多答疑讲解,请加微信:pinsuo001 或 QQ: 664167355!


各位小伙伴有什么需要解答指导的问题,欢迎大家在评论区留言,便于给大家做答疑交流!
