rhino曲线成面的方法与技巧,品索教你犀牛构面的技巧

2019-01-14  49920 分类:犀牛资讯

rhino曲线成面的方法与技巧,品索教你犀牛构面的技巧

对于很多犀牛软件初学者来说不知道曲线成面的方法和技巧,品索特意为大家分享相关技巧和方法。rhino是许多建模爱好者常用的建模软件之一,在犀牛里面的“曲面”工具集合里面,有一个工具叫“以平面曲线建立曲面”,用这个工具就可以把封闭曲线(同平面内的线)填充满。下面我们来说下这款软件由线构面的两种常用的简单方法,单轨构面和双轨构面。


第一步:打开犀牛软件

首先打开rhino软件。


第二步:点击曲面选项

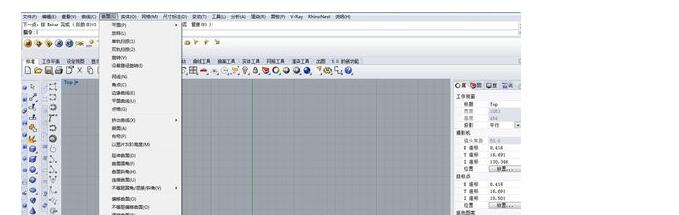

点开下图工具栏的曲面选项,可以看到不少构成曲面的方法。


第三步:单轨扫掠

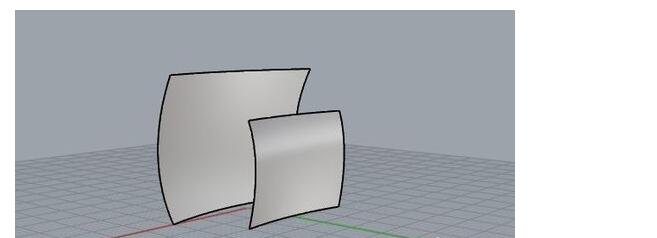

在界面中划上两条曲线(如图)后,点击工具栏曲面选项中的单轨扫掠,可以得到下图



第四步:点击双轨

再画出三条曲线构成如上图所示后,点击双轨扫掠,先点击双轨,再选取断面曲线,可以得到如图说是结果。



第五步:常用构面方法

rhino中构面方法很多,单轨和双轨扫掠,以及下图中左边工具栏曲面选项中的几种方法较为常用。


Rhino曲线放样成曲面后让曲线和曲面有相关联性

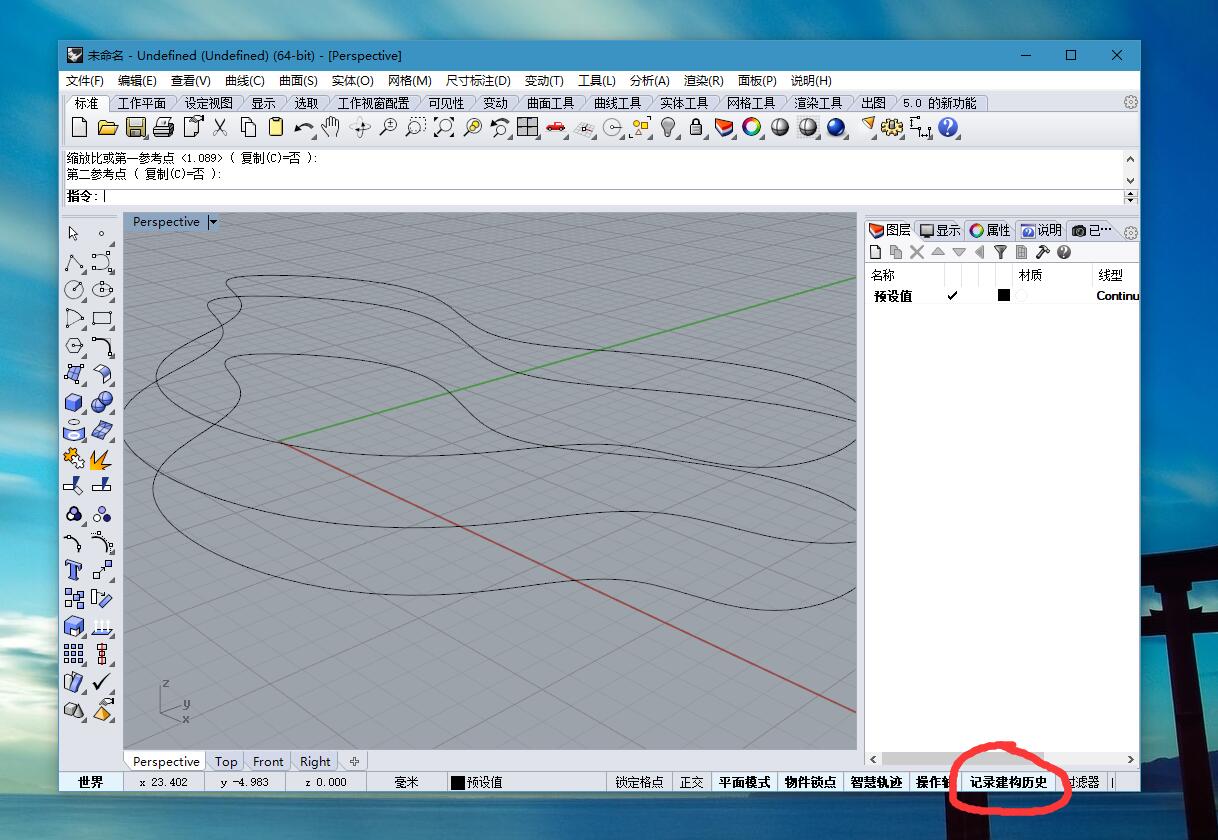

在画好放样的曲线后,先点击一下最下方的“记录构件历史”,然后再进行放样操作,这样的话,在Rhino曲线放样成曲面后,可以通过微调原曲线来微调整曲面的效果,方便我们进行后期操作。


关联后操作效果如下:


rhino用法颇多,实体,曲面,曲线等多种工具都有很多应用方法,上品索教育网看教程学习不失为一种良好的学习方法。当然想要快速提升的同学不妨参加品索rhino培训课程学习!
