工业设计是一项创新活动,不同领域的产品因为功能,技术,属性等原因,产品形态自然不同。但是,当将生活中大多数常见的产品放一起进行对比时, 可以发现产品的形态从数字化表现的角度来讲,很多产品造型是有一定的共性的。


一、造型展示

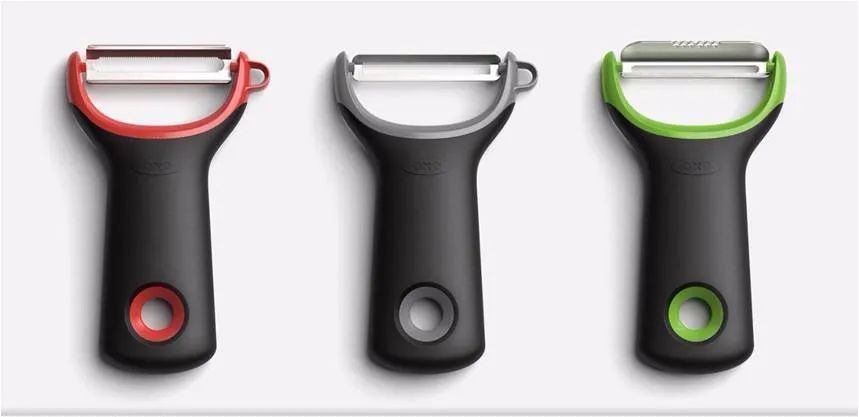

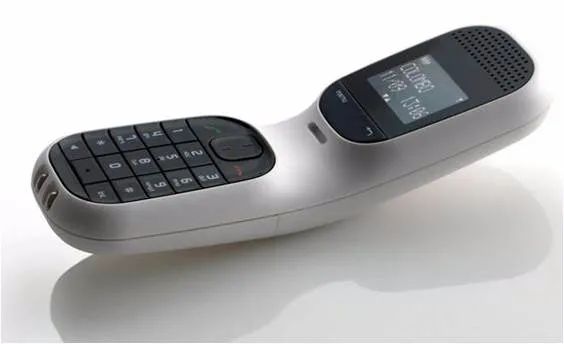

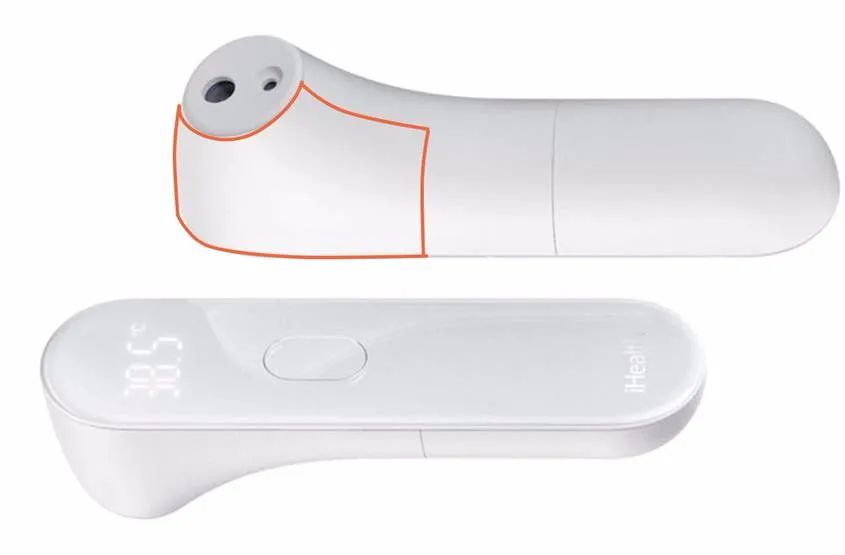

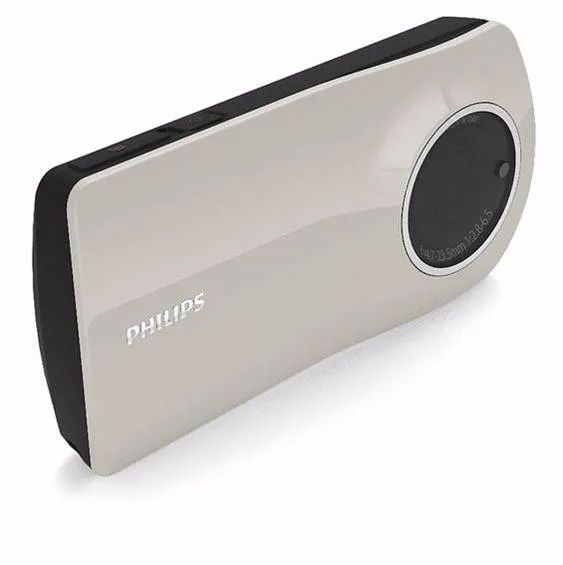

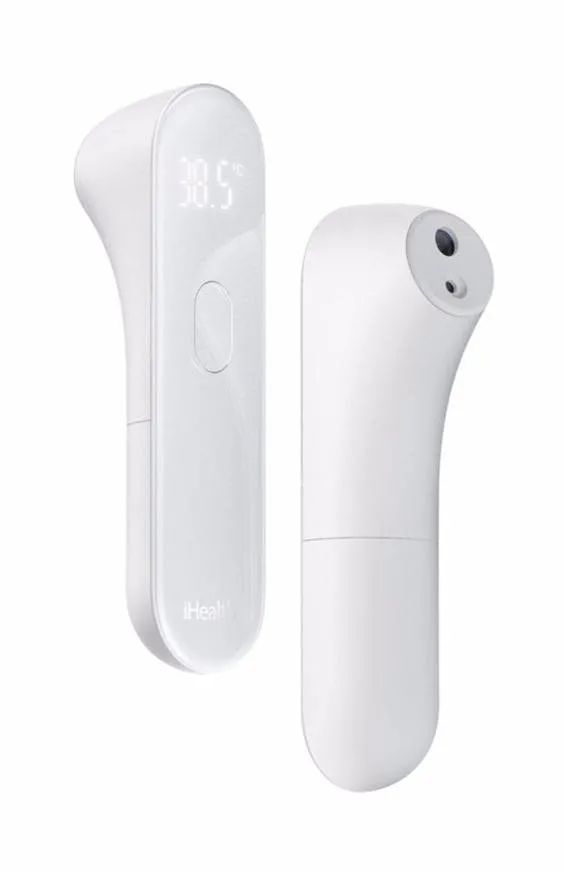

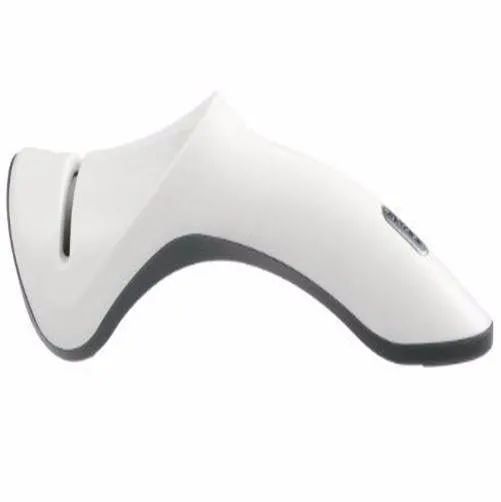

双弧曲面

双弧曲面

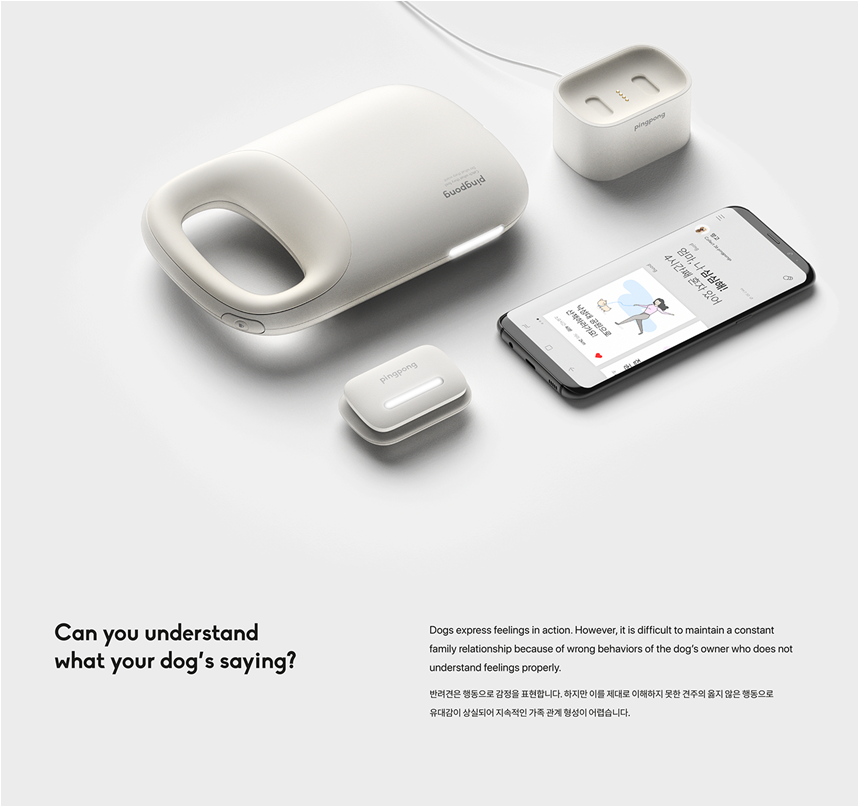

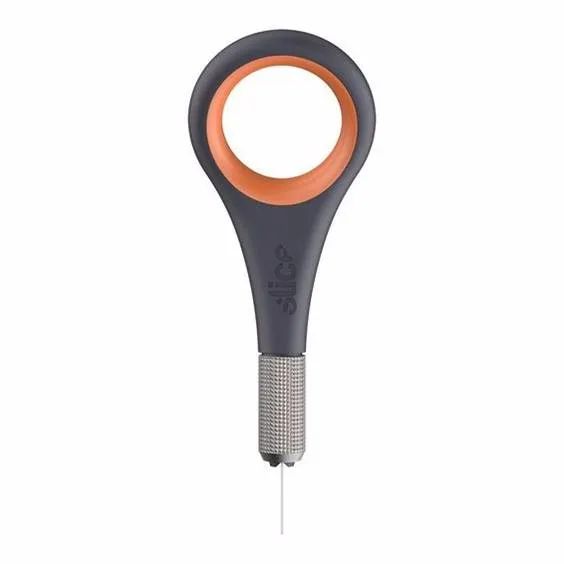

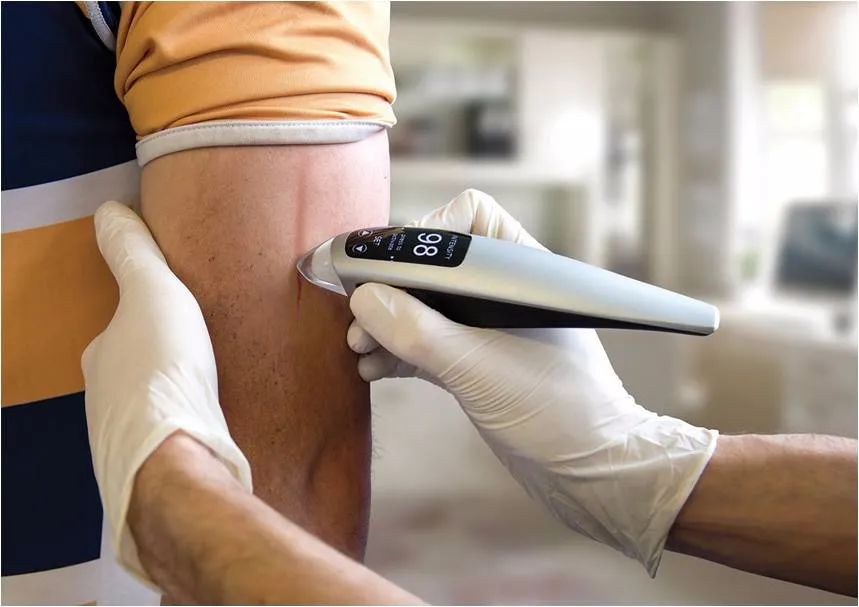

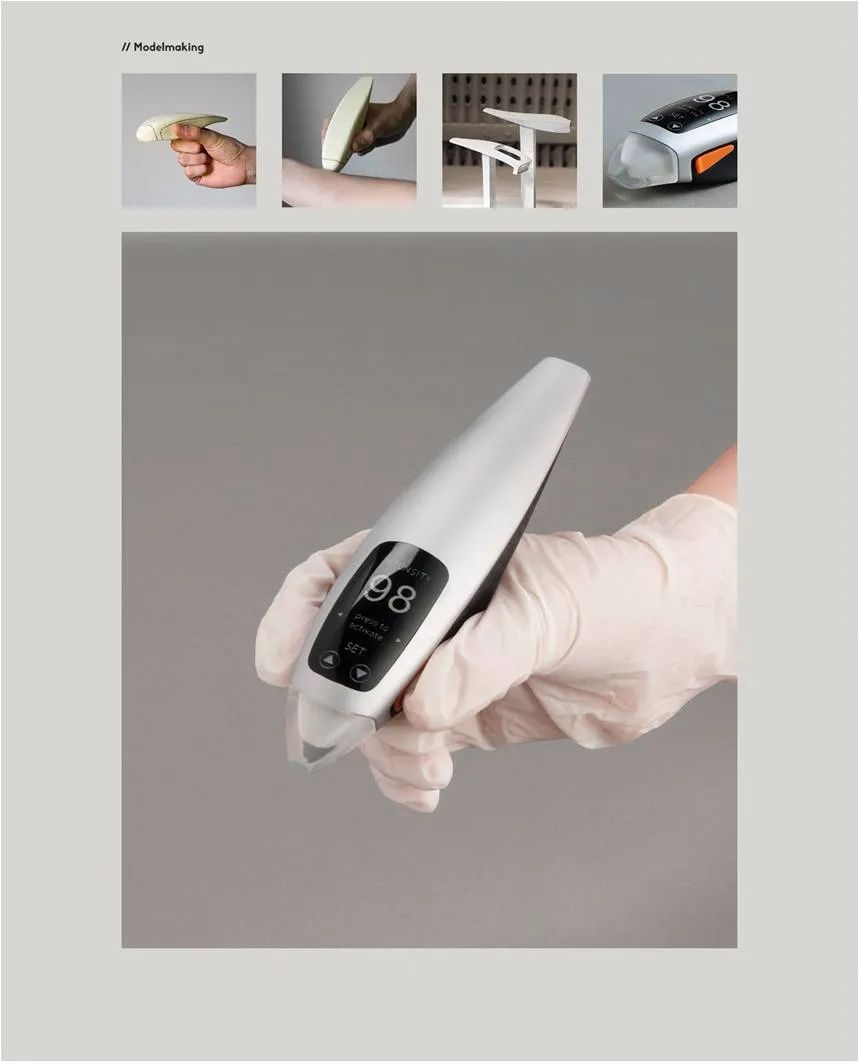

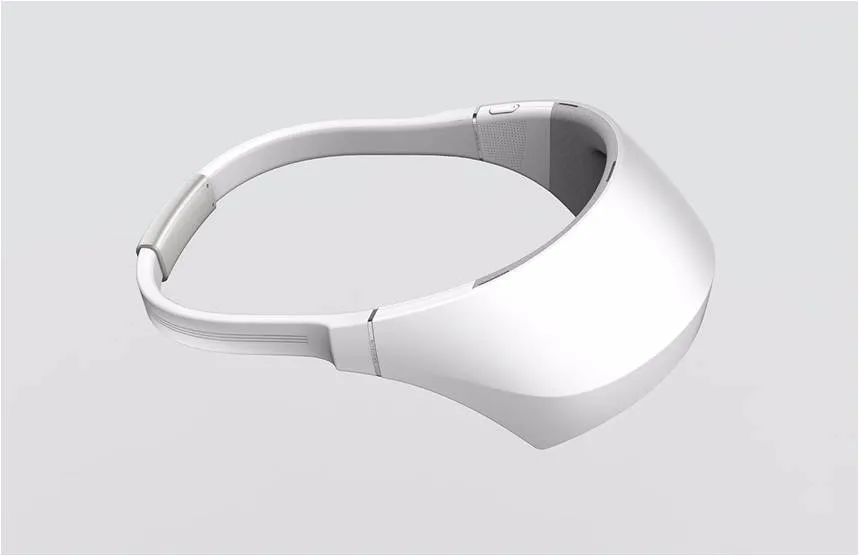

五边形曲面

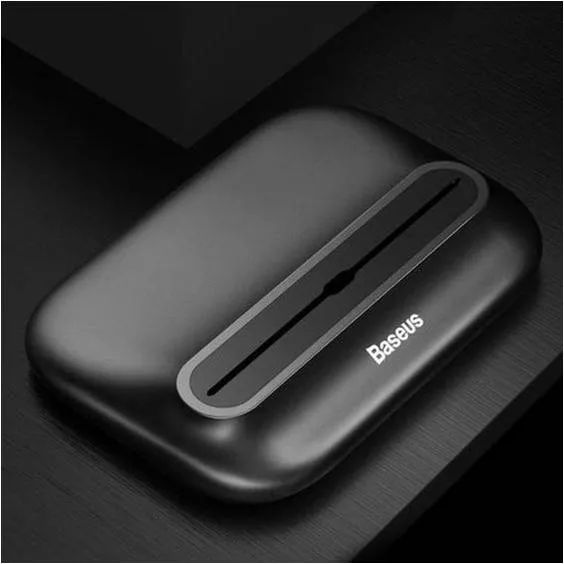

六边形曲面


二、造型分析

双弧曲面

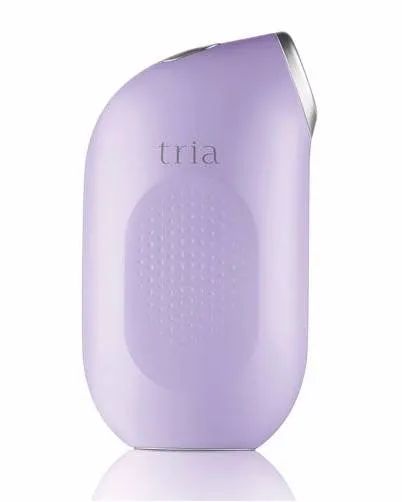

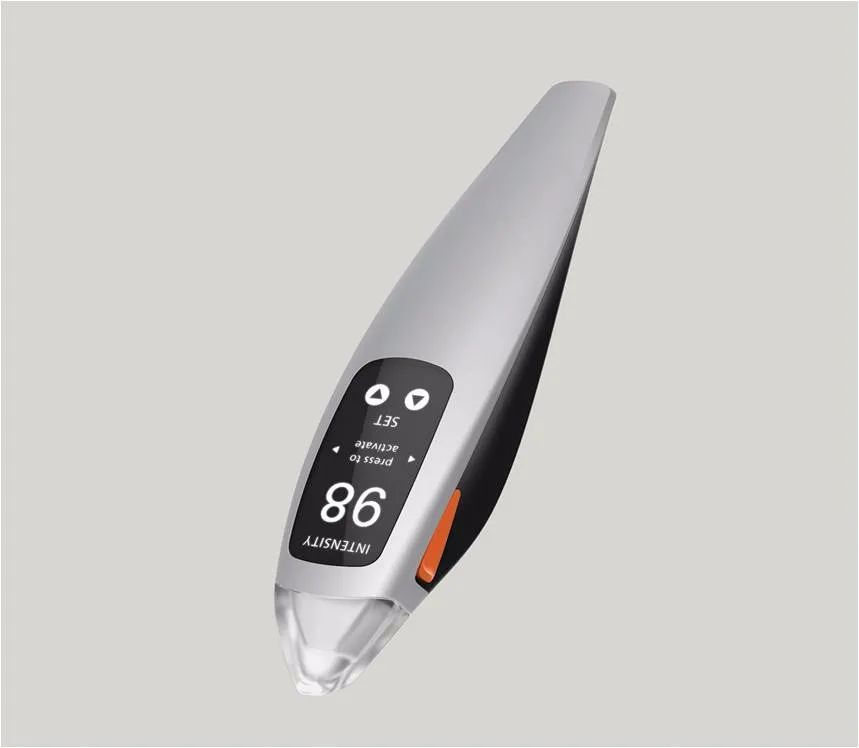

双弧面:

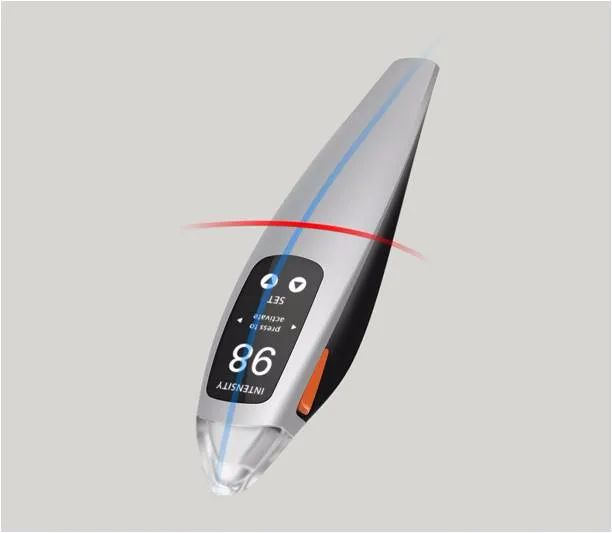

特征:需要具备两个要素:轨迹、截面

是最常用的曲面类型

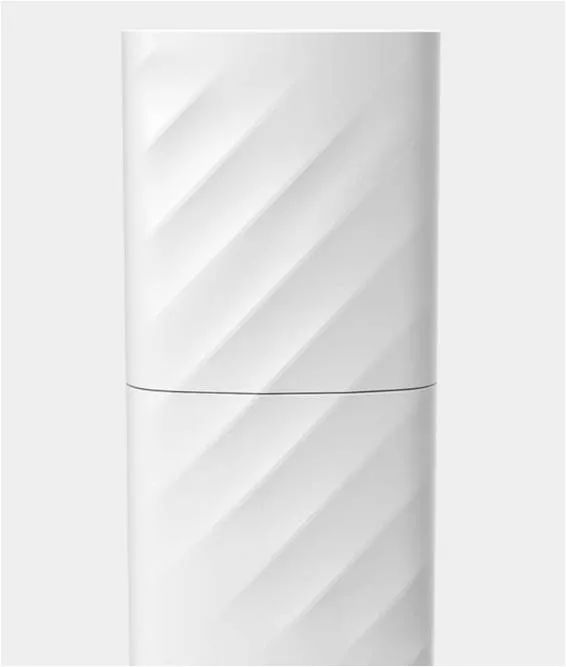

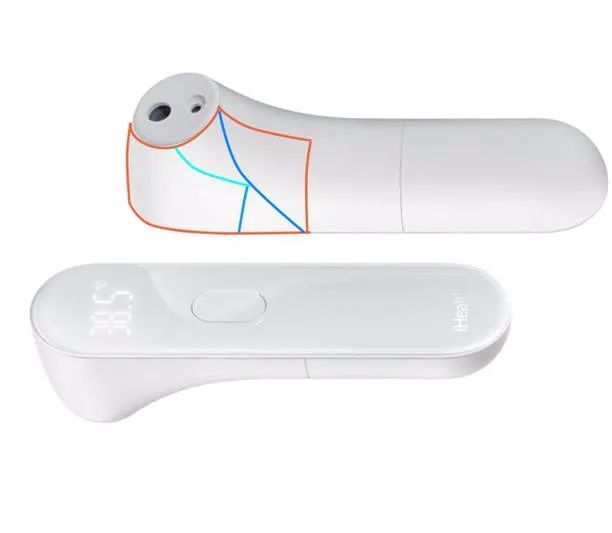

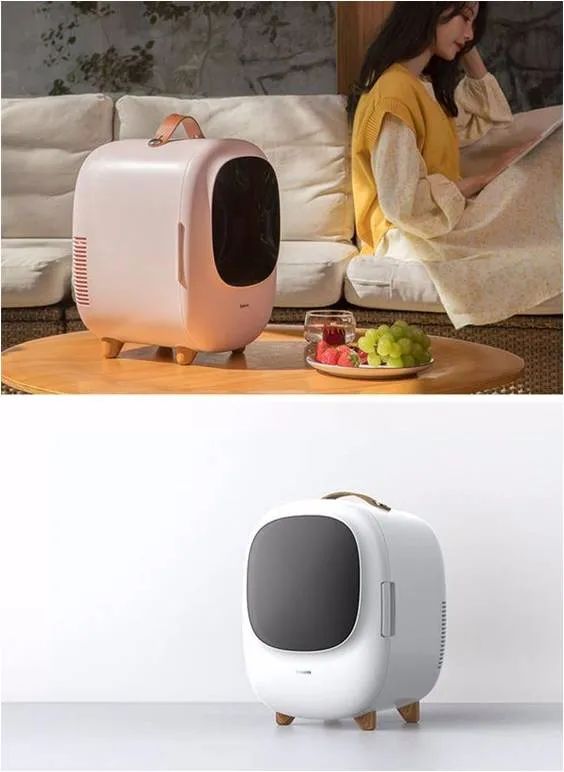

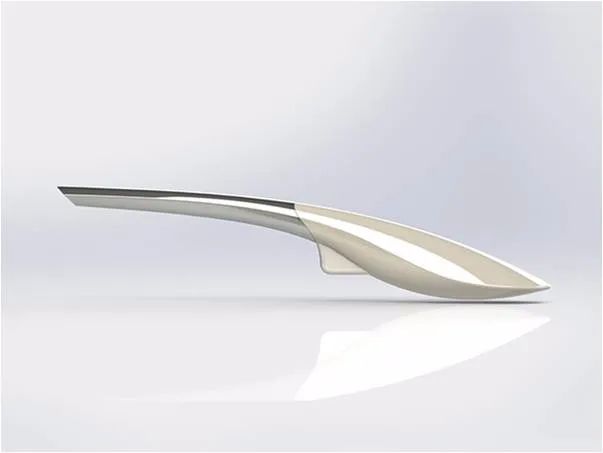

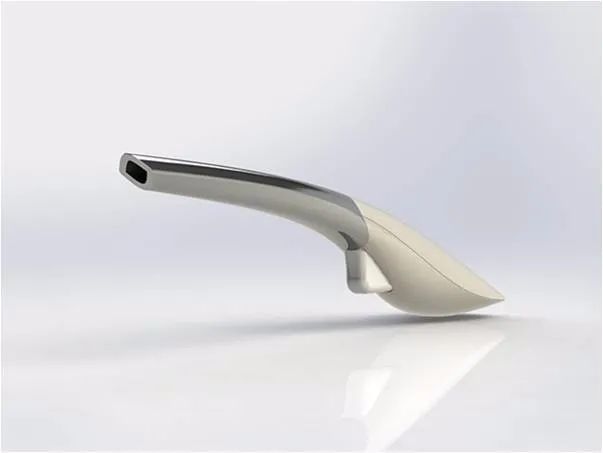

渐消曲面


渐消面特征:是平滑效果和硬朗效果的融合变化

建模中,是四边形曲面的融合处理,是截面的变化融合的过程。

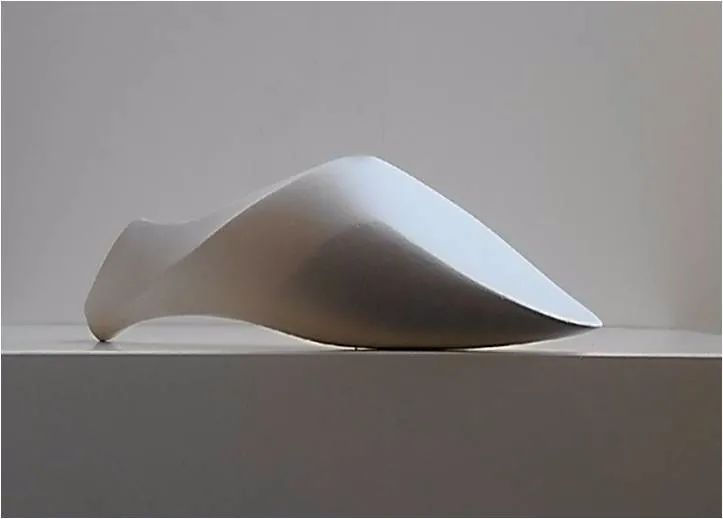

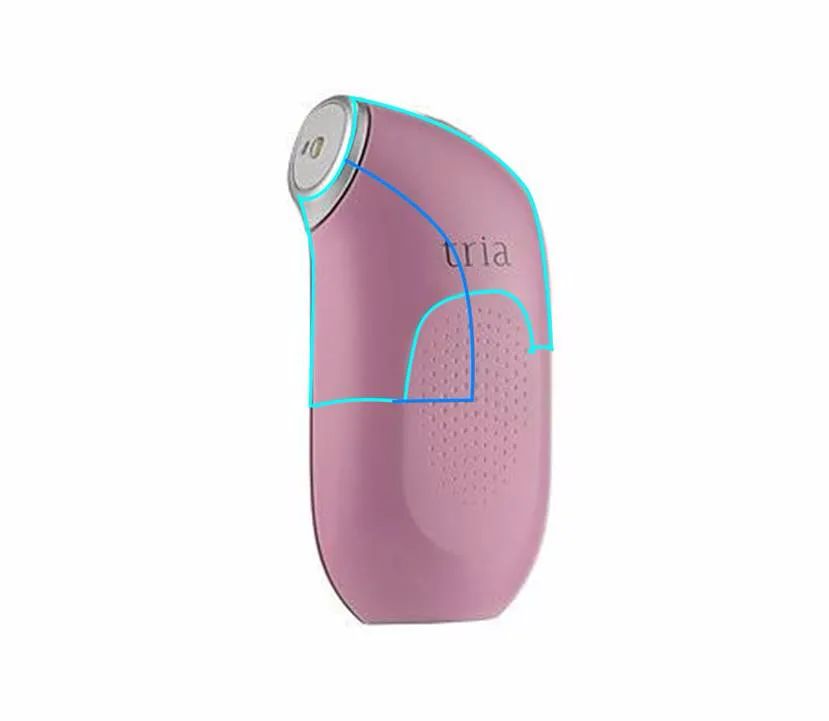

五边形曲面


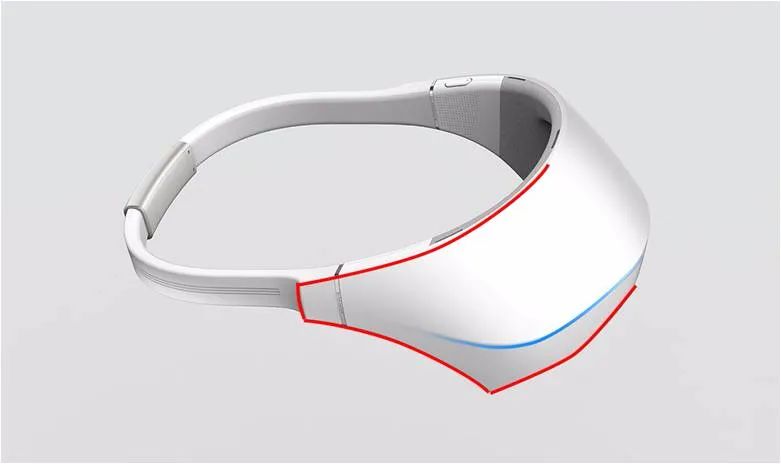

五边形曲面特征:是非规则曲面类型,在犀牛等建模软件中,没有对应的实用性的命令工具。

五边形根据造型不同,可以分为回形五边形,Y形五边形,圆形五边形等几种常见形式。每种形式的建模方法略有不同,详情教程,请登录品索在线或联系助教老师领取学习方式。

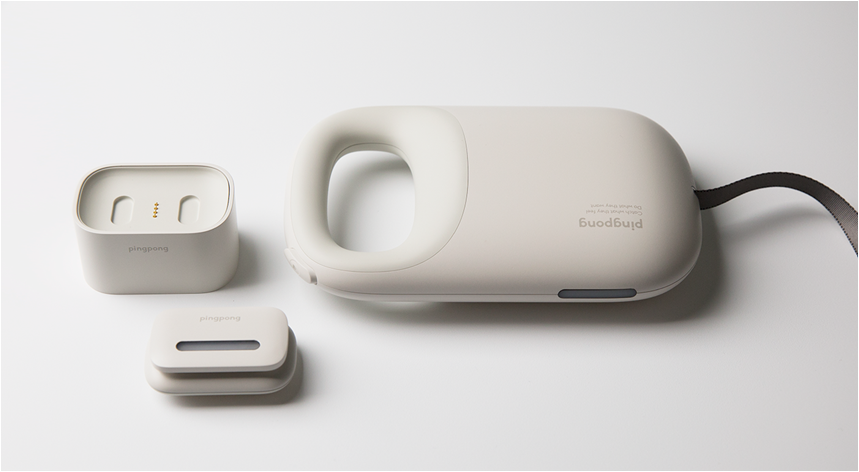

回形五边形:


Y形五边形:


圆形五边形:


五边形的解决办法1:外延的方法构建四边形曲面

五边形的解决办法2:内部构建四边形曲面



六边形是非规则曲面类型,在犀牛等建模软件中,没有对应的实用性的命令工具。

六边形的解决办法:内部构建四边形曲面
