proe钣金设计实例教程,骨架设计方法

钣金件在很多领域都有着广泛应用,不少机械制造设计师都从事过钣金件设计。如何对复杂或非规则的钣金件进行展开料计算,一直是件很麻烦的事情,现在利用proe的钣金件设计功能,则能很轻松的完成。proe在工程设计开发中有着广泛应用,比如零件设计,钣金件设计,模具设计,管道线路设计等。下面品索教育为大家分享proe钣金设计实例教程,骨架设计方法。

新建一个组件,在组件中新建骨架零件,打开骨架文件,声明布局文件和三个主基准名称。

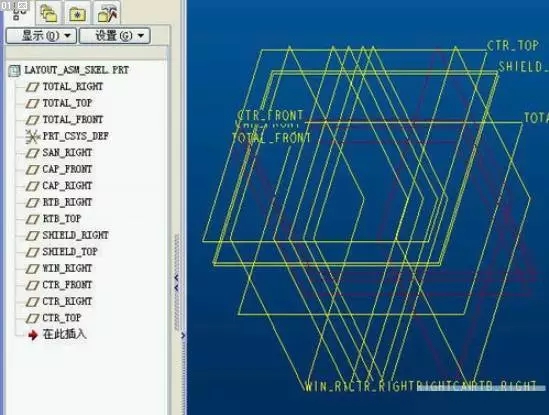

还是在骨架文件中,添加多个基准面,这些基准面就是子组件和零件的安装基准。按照上述方法,声明基准名称。


添加关系式,将上步新增的基准面的偏距尺寸,用布局中确定的尺寸参数控制。



再新建子组件,同样声明布局文件和布局名称

例如:

新建一名为SAN.ASM的组件,里面只有三个基准面,这是一个散热器组件,声明布局文件,再声明布局名称,三个基准面的声明如下:

FRONT为TOTAL_FRONT   '散热器是居中放置,FRONT与总基准重合

TOP为TOTAL_TOP      '散热器是贴底放置,TOP与总基准重合

RIGHT为SAN_FRONT    'SAN_FRONT是在布局中添加的一个基准面

声明完毕后,回到总组件,装配子组件,选自动装配。

按相同的方法,装配其它子组件


激活子组件或打开子组件,新建一骨架文件

激活骨架,增加特征,最好是面特征,实体特征也无妨。

尺寸用参数控制



在子组件中新建零件,零件尺寸就用骨架对齐。

第一个零件就初步做出来了。


用同样的方法,新建机箱组件,自动装配到总组件中

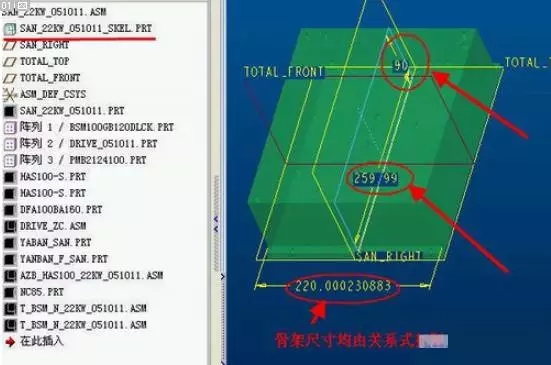

在机箱组件中,新建一骨架,外形尺寸依旧用关系式参数控制

依照骨架,设计各零件,再进行细步设计

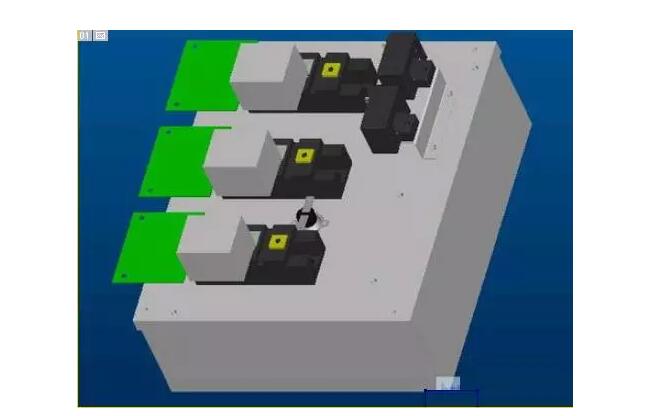

一款产品的设计就完成了。



在实际设计零部件时,如果发现尺寸有问题,回到布局文件中,修改参数值,点再生,零件图尺寸会自动更新。

我用这个方法,设计了一款新产品,从开始布局到出图,只用了10个工作日,比以前将近缩短了1/3的时间,而且准确性提高了不少。

第一次做布局可能会慢些(其实也不慢的,把图纸从CAD导过来即可),以后把这个布局做成模板用,前提是外形不变。
