proe钣金设计技巧,教你proe编辑钣金折弯表

钣金件就是钣金工艺加工出来的产品,我们生活到处都离不开钣金件,基本上机械从业人员都会接触钣金设计,而设计钣金件肯定会离不开我们熟悉的结构设计软件,proe软件,这下你应该知道proe软件的重要性了吧?下面品索教育为大家分享proe钣金设计技巧,教你proe编辑钣金折弯表,相信可以带给你不少收获,建议收藏学习哦!

1. 单击“编辑”(Edit)>“设置”(Setup)。出现“零件设置”(PART SETUP) 菜单。

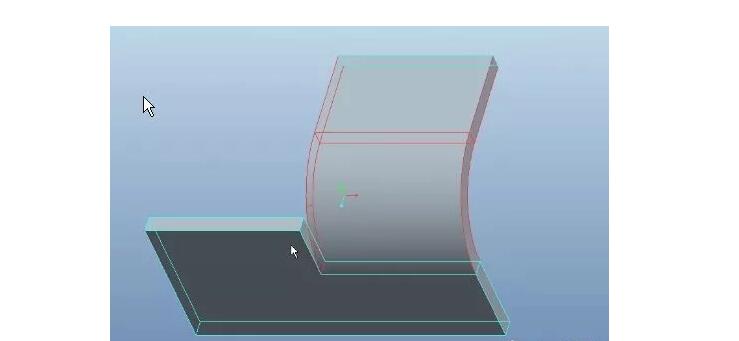

1. 单击“编辑”.jpg

2. 单击“钣金件”(Sheet Metal)。出现“钣金件设置”(SMT SETUP) 菜单。

3. 单击“弯曲余量”(Bend Allow)。出现“弯曲余量”(Bend Allow) 菜单。

4. 单击“折弯表”(Bend Table)。出现“折弯表”(BEND TAB) 菜单。

5. 单击“编辑”(Edit)。出现“确认”(CONFIRMATION) 菜单。注意,在一个进程中,只可编辑用当前零件创建的或适用于当前零件的折弯表。

5. 单击“编辑”(Edit).jpg

6. 单击“确认”(Confirm)。出现“折弯表类型”(BTAB TYPE) 菜单。

7. 选取要编辑的折弯表类型:

8. 从零件 - 内部折弯表。与设计零件保存在一起。

9. 从文件 - 外部折弯表。保存在单独的文件中。

出现“表名称”(TBL NAMES) 菜单,列出与该零件相关的全部折弯表。

8. 选取要编辑的折弯表。该折弯表打开。

9. 根据需要编辑折弯表:

? 材料名称 (Material Name) - 可对其应用折弯表的材料的名称。

? 公式 (Formula) - 用计算和逻辑语句管理弯曲余量/展开长度值。

? 材料列表 (Materials List) - 列出处于 START MATERIALS 和 END MATERIALS之间的材料名称。

? 表数据 (Table Data) - 加亮单元格。在文本框中键入新数据。单击要编辑的下一单元格。

使用“编辑”(Edit) 选项编辑折弯表。可将厚度行或半径列添加到折弯表中。

10. 输入数据后,单击“文件”(File)>“保存”(Save)。折弯表即被创建,并写出到磁盘当前目录。
