【Creo干货】面向ID的Creo结构基础班学员考核点评干货分享！

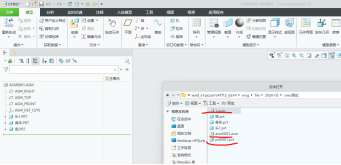

0、命名规范，参考的图片没保存在同一个文件夹，或者设置图片内嵌模型config.pro

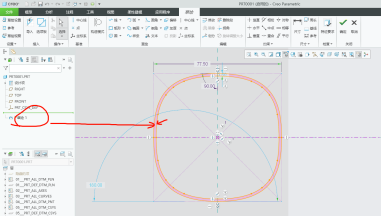

1、对称模型产品，做最小单元，做出全部最小单元，再过滤曲线、面组，结果镜像

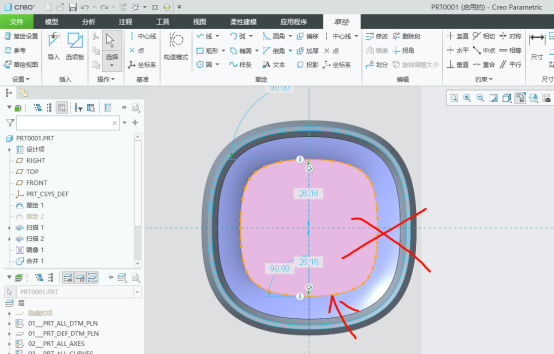

2、样条曲线不要在草绘里镜像，画最小单元 ，需要偏移+投影，一定是先偏移再投影（此处内部线，无需绘制，做面，偏移或加厚）

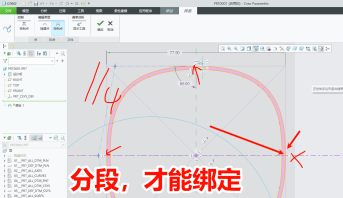

3、分段才能绑定在某个线上，中间点是弱约束

4、后期无法调整（样条，尽量少打点，围成对应的形状）

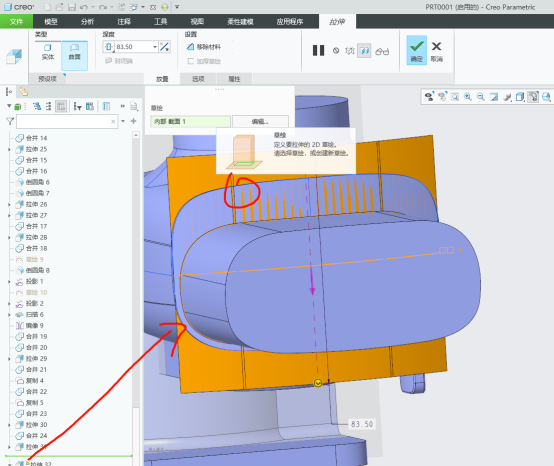

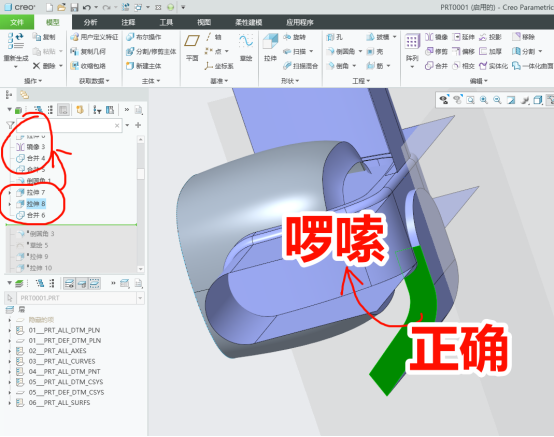

5、此处重复累赘，面组两两合并即可（拉伸曲面+偏移曲面，或者拉伸薄壁，创建新主体）。相交，偏移曲线等，做直面无需做出，若是弧面则思路合适。

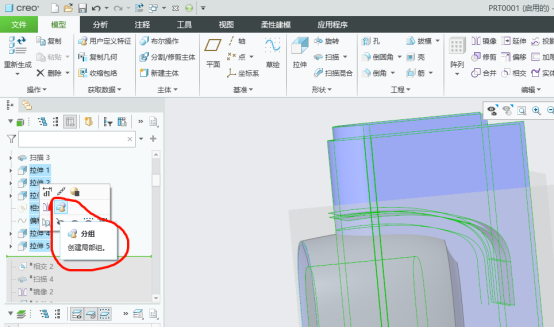

6、命令可以做组，重命名备注。方便查询，修改模型。

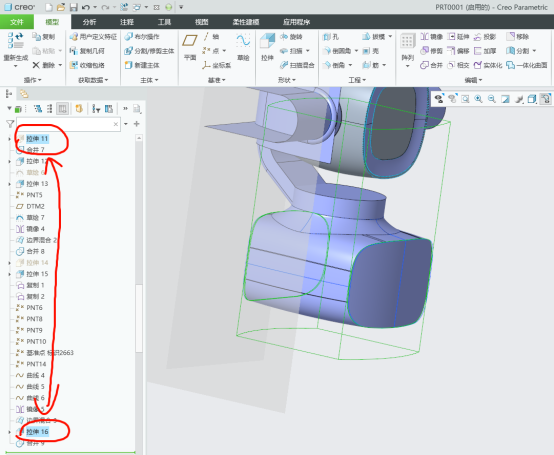

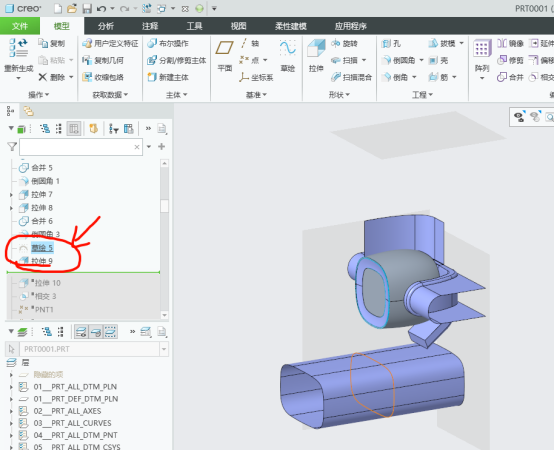

7、不断优化思路，适当回调之前的操作，简化修改之前的造型思路。

8、能直接拉伸就直接拉伸（旋转、混合、螺旋扫描、投影等类似），简化操作，方便后期修改。

9、做大面，做整面！控制断点。

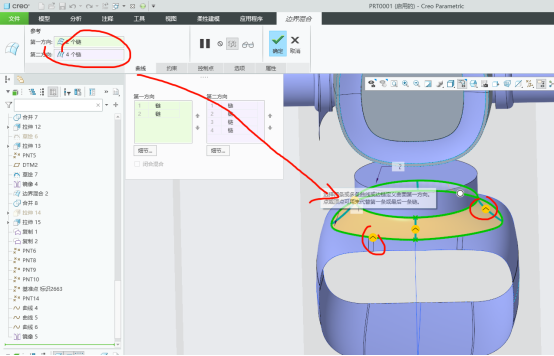

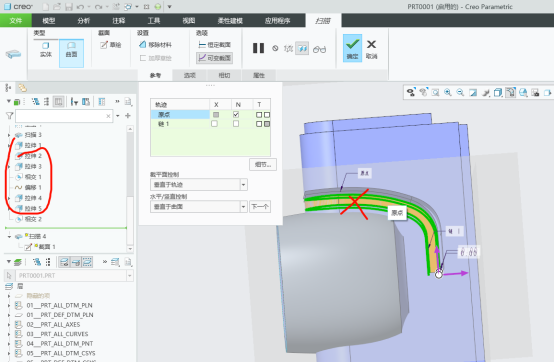

10、趋势一样扫描，趋势不一样边界混合。曲面间距一致用偏移曲面？

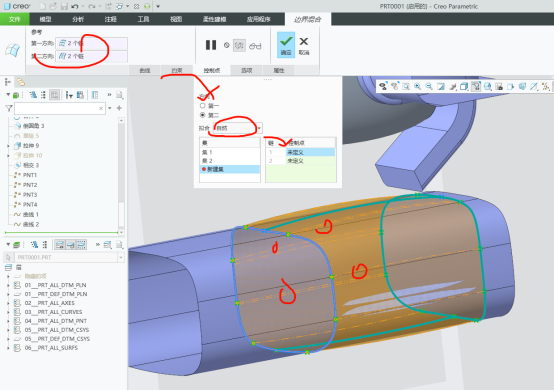

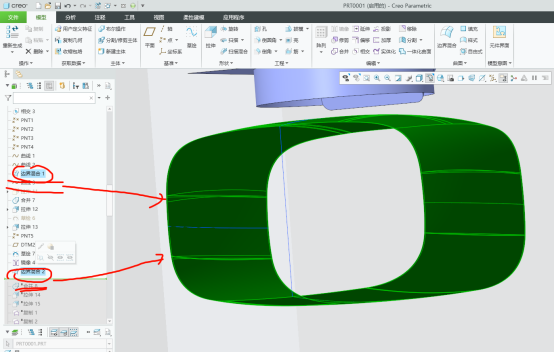

11、边界混合，边界条件设置？相切、垂直？（后做的整面，无法与先做的碎面相切）

12、命令操作，重复利用？复制曲面，偏移0距离曲面。

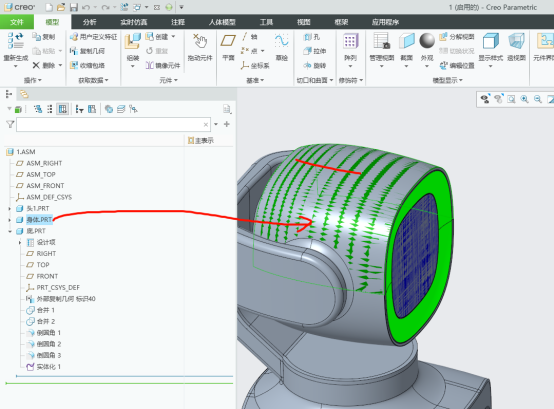

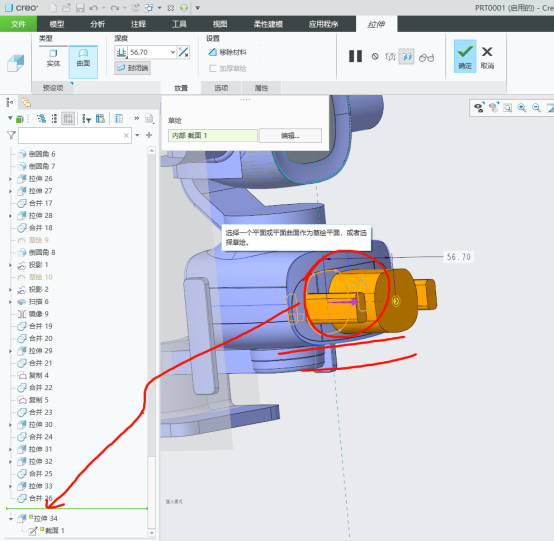

13、操作啰嗦，没复用面组。建议在拆件时，后再做实体化切成配合槽/孔。

14、拆件，有重叠。
