creo莫比斯带怎么画?教你莫比乌斯环模型建模方法

莫比乌斯环是一种只有一个面的模型,相信大部分proe/creo新人不懂怎么绘制,不知道建模思路,其实这也算是一个比较经典的模型,莫比乌斯环建模中主要是要对关系式有一定的了解。下面品索教育就为大家分享creo莫比斯带怎么画,教你莫比乌斯环模型建模方法。

关于莫比乌斯环介绍:

公元1858年,德国数学家莫比乌斯(Mobius,1790~1868)和约翰·李斯丁发现:把一根纸条扭转180°后,两头再粘接起来做成的纸带圈,具有魔术般的性质。普通纸带具有两个面(即双侧曲面),一个正面,一个反面,两个面可以涂成不同的颜色;而这样的纸带只有一个面(即单侧曲面),一只小虫可以爬遍整个曲面而不必跨过它的边缘。这种纸带被称为“莫比乌斯带”。


教你莫比乌斯环模型建模方法,proe/creo实操图文教程:

第一步:打开软件,画圆

打开软件,首先用草绘命令画一个圆


第二步:扫描操作

然后选择扫描,扫描截面如下所示,图中两个尺寸是必要的


第三步:添加关系式

然后添加如下关系式:sd10=30+trajpar*360


第四步:可变截面扫描

点击确定,选择可变截面扫描,可以看到结果


第五步:扫描轨迹

然后选中如下三条轨迹为扫描轨迹

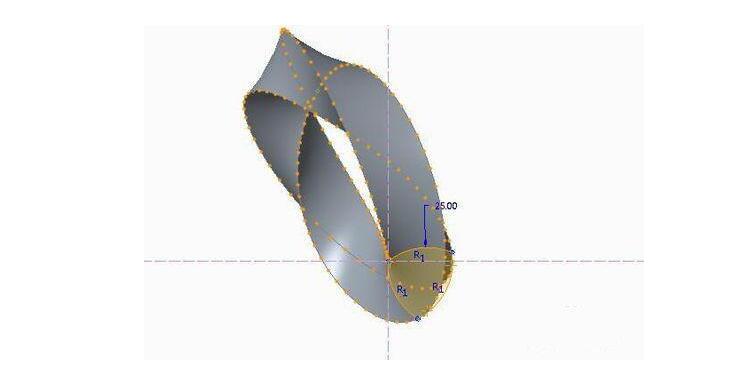

第六步:同样的方法,可变截面扫描

截面如下,同样进行可变截面扫描


最后,完成创建,乌斯环模型创建完成。
