CAD/CAM曲面造型的基本步骤和思路,品索教你图纸造型的基本步骤和方法

cad是我们非常熟悉和常用的机械模具设计软件,它在零件建模和设计的当中发挥的作用无可比拟,如果你想要从事机械设计制造,cad的操作是一定要熟悉的,而cad曲面造型也是一定要掌握的,虽然难度不小,但不怕有恒心以及学习心的每一个学子。下面品索教育为大家带来CAD/CAM曲面造型的基本步骤和思路,品索教你图纸造型的基本步骤和方法。

CAD曲面造型的基本步骤

曲面造型有三种应用类型:

一是原创产品设计,由草图建立曲面模型;二是根据二维图纸进行曲面造型,即所谓图纸造型;三是逆向工程,即点测绘造型。

由于篇幅限制,以及常用性,品索教育这里介绍第二种类型的一般实现步骤。

图纸造型过程可分为两个阶段:

第一阶段是造型分析,确定正确的造型思路和方法。

包括:

(1)在正确识图的基础上将产品分解成单个曲面或面组。

(2)确定每个曲面的类型和生成方法,如直纹面、拔模面或扫略面等;

(3)确定各曲面之间的联接关系(如倒角、裁剪等)和联接次序;


以图1所示的产品图(为清晰起见,图纸仅给出了部分标注)为例,可将其分解为图中所示的9个面或面组。其中面1为平面(由图纸标注确定),面2、面3分别是两个半径为100和150的倒圆角面。4、5是两个面组,即由俯视图部分轮廓线(A→B→C和D→E→F)生成的两度拔模面。面6是直线段GH生成的零度拔模面。面7是一个变截面的扫略面。产品顶部的凸台由一个扫略面(顶面8)和一个拔模面组(面9)组成。各面和面组之间由倒圆角联接,其中面7与面1、2、3之间的倒圆半径为15,而面4、5与顶面1、2、3之间的倒圆半径为10,因此在其间拐角处(I到A,J到F)有变半径(从15到10)倒角过渡。


第二阶段是造型的实现,包括:

(1)根据图纸在CAD/CAM软件中画出必要的二维视图轮廓线,并将各视图变换到空间的实际位置,如图2所示。

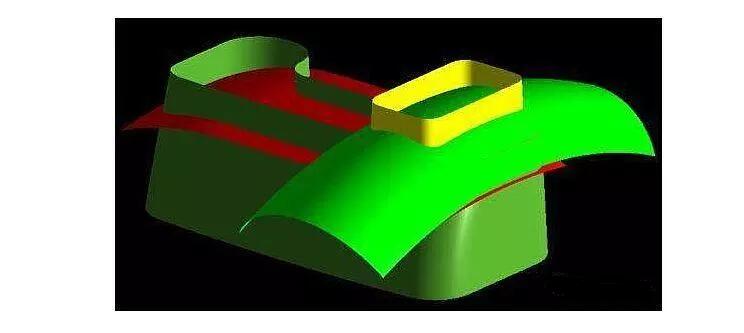

(2)针对各曲面的类型,利用各视图中的轮廓线完成各曲面的造型,如图3所示。

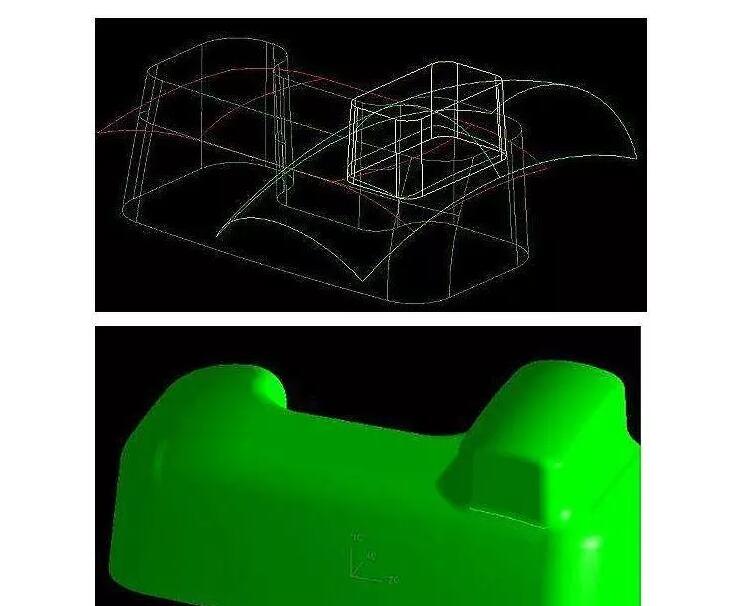

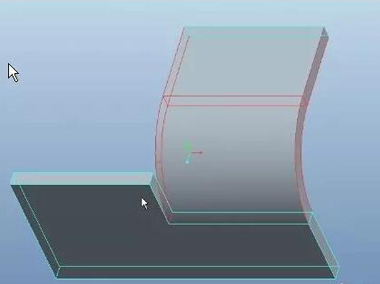

(3)根据曲面之间的联接关系完成倒角、裁剪等工作,如图4所示。


(4)完成产品中结构部分(实体)的造型;显然,第一阶段是整个造型工作的核心,它决定了第二个阶段的操作方法。可以说,在CAD/CAM软件上画第一条线之前,已经在其头脑中完成了整个产品的造型,做到“胸有成竹”。第二阶段的工作只不过是第一阶段工作的在某一类CAD/CAM软件上的反映而已。 在一般情况下,曲面造型只要遵守以上步骤,再结合一些具体的实现技术和方法,不需要特别的技巧即可解决大多数产品的造型问题。


曲面造型学习的方法和根据二维图纸进行曲面造型的一般步骤。当然,在具体实现过程中还需要掌握一些基本技术和方法,如单个曲面的制作、倒圆角等。另外还应了解一些常见问题(如曲面造型中的多义性问题)的处理和如何避免一些常见的错误(如拔模基准面的确定)。


通过以上对于CAD曲面造型的分析,想必你已经有了初步的了解,不过这里的图纸造型思路和方法仅仅是比较简单的介绍,实际工作当中,除了图纸的更加复杂,中间还会碰到各种方案问题,毕竟实际生产还有各种条件和问题需要处理解决,这里的曲面造型步骤虽然看起来简单,但要真正掌握它,还需在实践中不断体会和提高。
